Medienmodule

M4-8TP-RJ45

M4-FAST 8-SFP

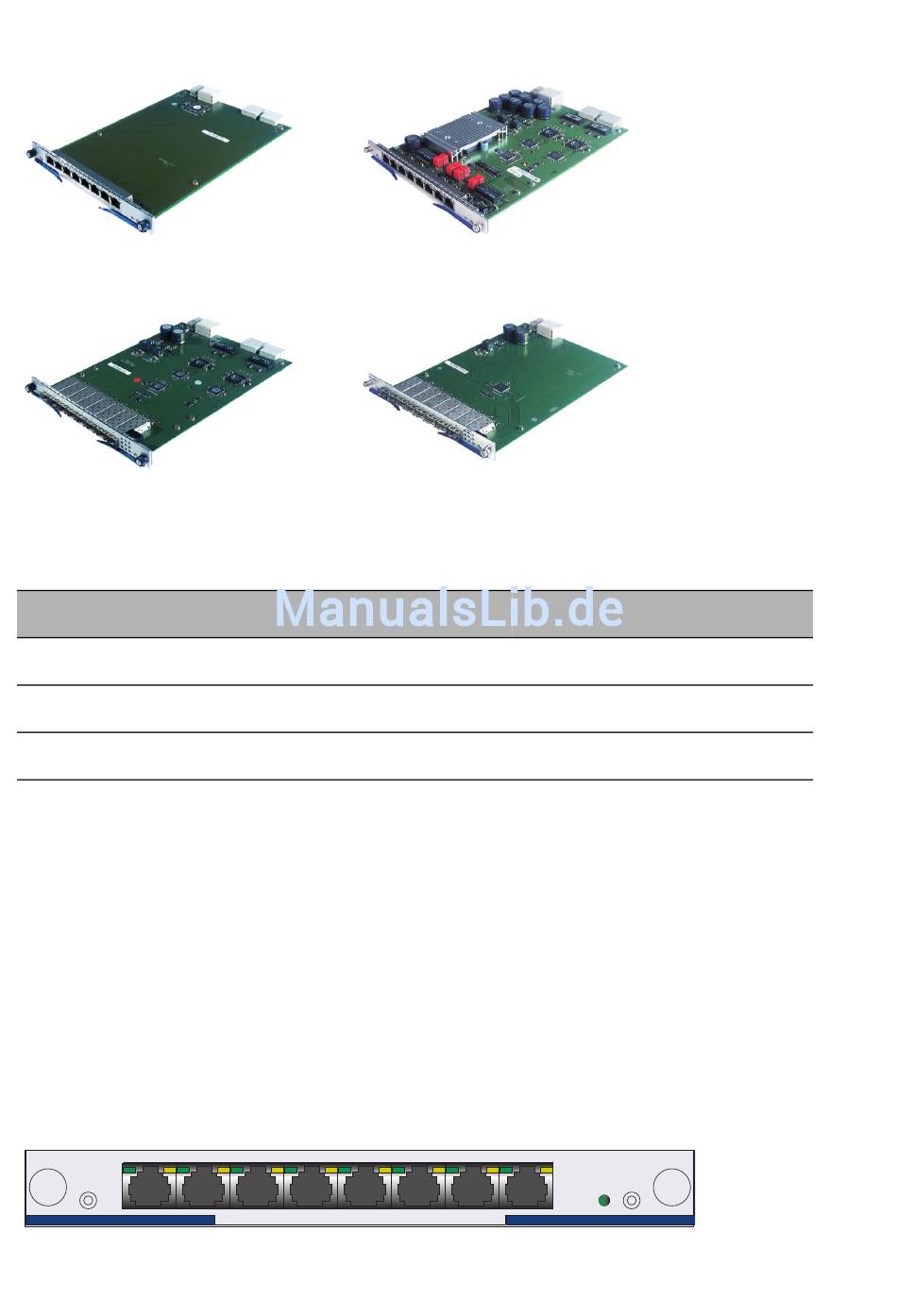

Abb. 18: Fast-Ethernet-Medienmodule und Gigabit-Ethernet-Medienmodule
MACH4000-Gerät M4-8TP-RJ45 M4-FAST 8TP-RJ45-
MACH4002-48+4G 0 - 4
MACH4002-24G... 0 - 2
MACH4002-48G... 0 - 4
Tab. 4: Mögliche Bestückung der MACH4000-Geräte mit Medienmodulen
a. Beachten Sie die PoE-Leistungsgrenzen
(siehe „Maximale Anzahl der Ports und Medienmodule und maximale PoE-Leistung" auf
Seite 16).
1.7.1 M4-8TP-RJ45
Das Medienmodul M4-8TP-RJ45 bietet Ihnen acht
10/100/1000BASE-TX-Ports (RJ45-Buchse) zum Anschluss von Netz-
segmenten.
Anmerkung: Beim Einsatz im MACH4002-48+4G bietet Ihnen das Medien-
modul acht 10/100BASE-TX-Ports.
1
LS DA LS
M4-8TP-RJ45
28
PoE
0 - 4
Medienmodule Medienmodule
0 - 2
Medienmodule Medienmodule
0 - 4
Medienmodule Medienmodulea
2 3 4
DA LS DA LS DA LS
M4-FAST 8TP-RJ45-PoE
M4-GIGA 8-SFP
M4-FAST 8-SFP M4-GIGA 8-SFP
0 - 4
a
Medienmodule
0 - 2
a
Medienmodule
0 - 4
Medienmodule
5 6 DA LS 7 DA LS 8
DA LS
0
Medienmodule
0 - 2
Medienmodule
0 - 4
Medienmodule
DA
P
