MACH 4002 48G+3X
LED
SELECT
5.1 5.2

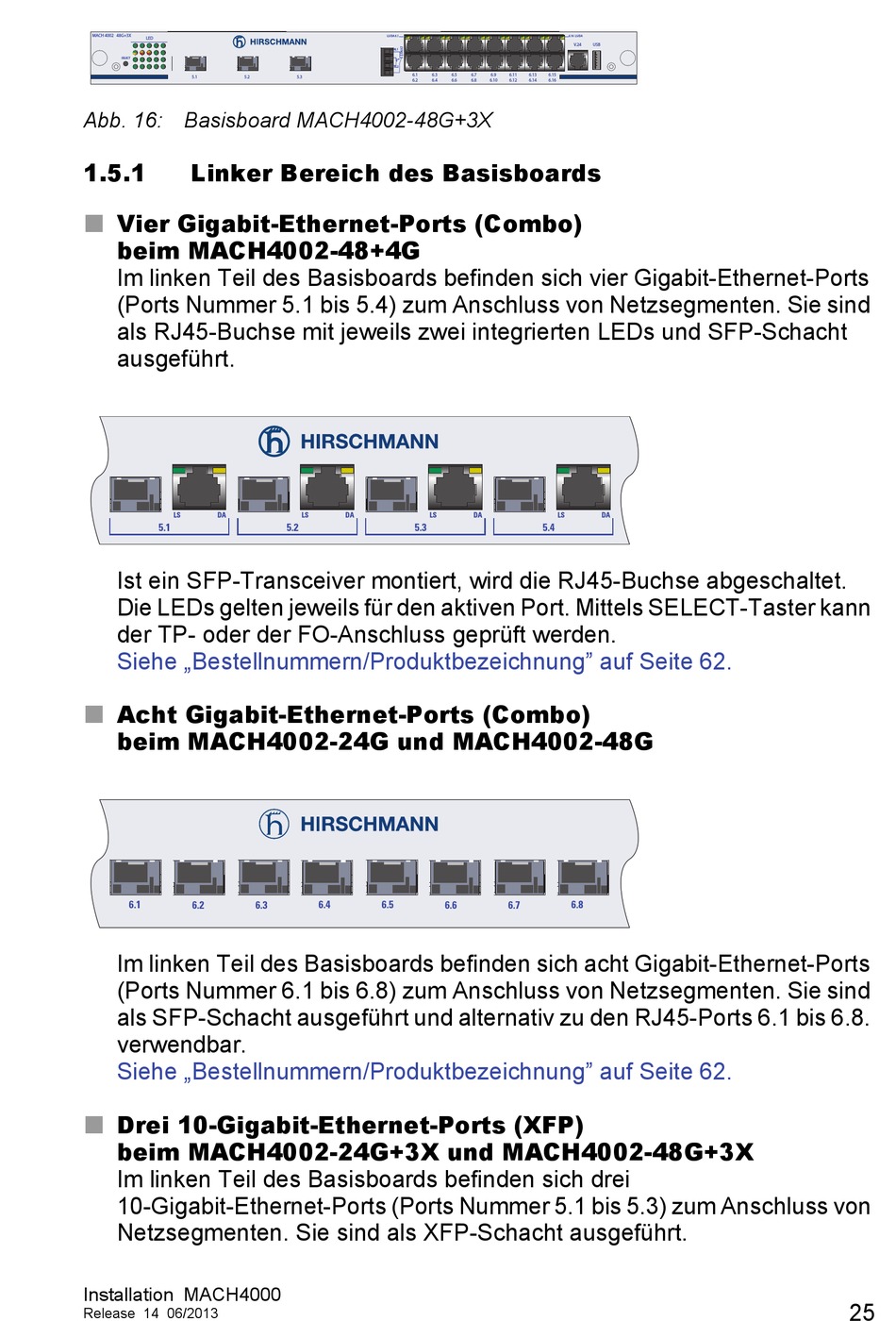

Abb. 16: Basisboard MACH4002-48G+3X
1.5.1

Linker Bereich des Basisboards

Vier Gigabit-Ethernet-Ports (Combo)

beim MACH4002-48+4G
Im linken Teil des Basisboards befinden sich vier Gigabit-Ethernet-Ports
(Ports Nummer 5.1 bis 5.4) zum Anschluss von Netzsegmenten. Sie sind
als RJ45-Buchse mit jeweils zwei integrierten LEDs und SFP-Schacht
ausgeführt.
LS DA
5.1
Ist ein SFP-Transceiver montiert, wird die RJ45-Buchse abgeschaltet.
Die LEDs gelten jeweils für den aktiven Port. Mittels SELECT-Taster kann
der TP- oder der FO-Anschluss geprüft werden.
Siehe „Bestellnummern/Produktbezeichnung" auf Seite 62.
Acht Gigabit-Ethernet-Ports (Combo)

beim MACH4002-24G und MACH4002-48G
6.1 6.2
Im linken Teil des Basisboards befinden sich acht Gigabit-Ethernet-Ports
(Ports Nummer 6.1 bis 6.8) zum Anschluss von Netzsegmenten. Sie sind
als SFP-Schacht ausgeführt und alternativ zu den RJ45-Ports 6.1 bis 6.8.
verwendbar.
Siehe „Bestellnummern/Produktbezeichnung" auf Seite 62.
Drei 10-Gigabit-Ethernet-Ports (XFP)

beim MACH4002-24G+3X und MACH4002-48G+3X
Im linken Teil des Basisboards befinden sich drei
10-Gigabit-Ethernet-Ports (Ports Nummer 5.1 bis 5.3) zum Anschluss von
Netzsegmenten. Sie sind als XFP-Schacht ausgeführt.
Installation MACH4000
Release 14 06/2013
LS/DA 6.1
RL1
RL2
6.1
5.3
6.2
LS DA
5.2 5.3
6.3 6.4 6.5
6.16 LS/DA
V.24 USB
6.3 6.5 6.7 6.9 6.11 6.13 6.15
6.4 6.6 6.8 6.10 6.12 6.14 6.16
LS DA LS
5.4
6.6 6.7 6.8
DA
25
