Gerätestatus - Hirschmann Mach 4002-48+4G Anwenderhandbuch

M4-8TP-RJ45
LED
P P1 P2 P3 P4
1
RM RL1 RL2 FAN RUN
MACH 4002 48+4G
L/D FDX 1000 AN TP/FO
2
RING LED
PORT STBY TEST PoE 1

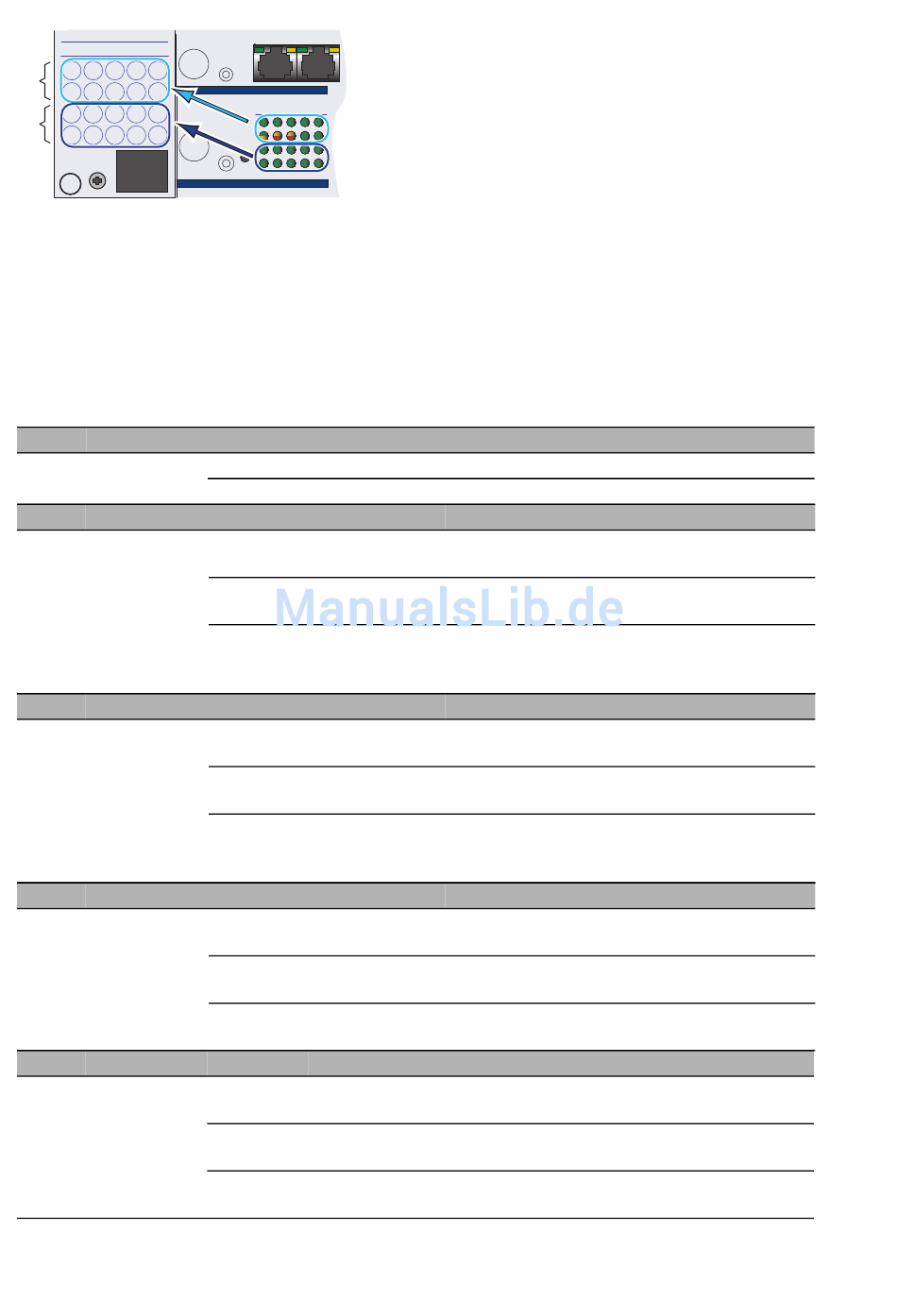

Abb. 20: Anzeigenelemente für Gerätestatus und Portstatus
1 - Gerätestatus
2 - Port-Anzeigestatus
1.10.1 Gerätestatus
Diese LEDs geben Auskunft über Zustände, die Auswirkung auf die Funktion
des gesamten Gerätes haben.
LED Anzeige
P Versorgungs-
spannung
LED Anzeige
P1 Versorgungs-
spannung
LED Anzeige
P2 Versorgungs-
spannung
LED Anzeige
P3 Versorgungs-
spannung
LED Anzeige
P4 Versorgungs-
spannung
34
1 2
LS DA LS DA
LED
SELECT
Farbe Aktivität
grün leuchtet
keine
Farbe Aktivität
grün leuchtet
keine
grün blinkt
Farbe Aktivität
grün leuchtet
keine
grün blinkt
Farbe Aktivität
grün leuchtet
keine
grün blinkt
Farbe Aktivität
grün leuchtet
keine
grün blinkt
Bedeutung
Die Versorgungsspannung liegt an.
Die Versorgungsspannung ist zu niedrig.
Bedeutung
Die Versorgungsspannung 1 am Netzteil-
einschub liegt an.
Die Versorgungsspannung 1 am Netzteil-
einschub liegt nicht an oder ist zu niedrig.
Die Versorgungsspannung 1 liegt an, aber
der Netzteileinschub meldet einen
erkannten Fehler.
Bedeutung
Die Versorgungsspannung 2 am Netzteil-
einschub liegt an.
Die Versorgungsspannung 2 am Netzteil-
einschub liegt nicht an oder ist zu niedrig.
Die Versorgungsspannung 2 liegt an, aber
der Netzteileinschub meldet einen
erkannten Fehler.
Bedeutung
Die Versorgungsspannung 3 am externen
Eingang 3 liegt an.
Die Versorgungsspannung 3 am externen
Eingang 3 liegt nicht an oder ist zu niedrig.
Versorgungsspannung 3 liegt an, aber der
Netzteileinschub meldet einen Fehler.
Bedeutung
Die Versorgungsspannung 4 am externen
Eingang 4 liegt an.
Die Versorgungsspannung 4 am externen
Eingang 4 liegt nicht an oder ist zu niedrig.
Die Versorgungsspannung 4 liegt an, aber
der Netzteileinschub meldet einen Fehler.
Installation MACH4000
Release 14 06/2013
