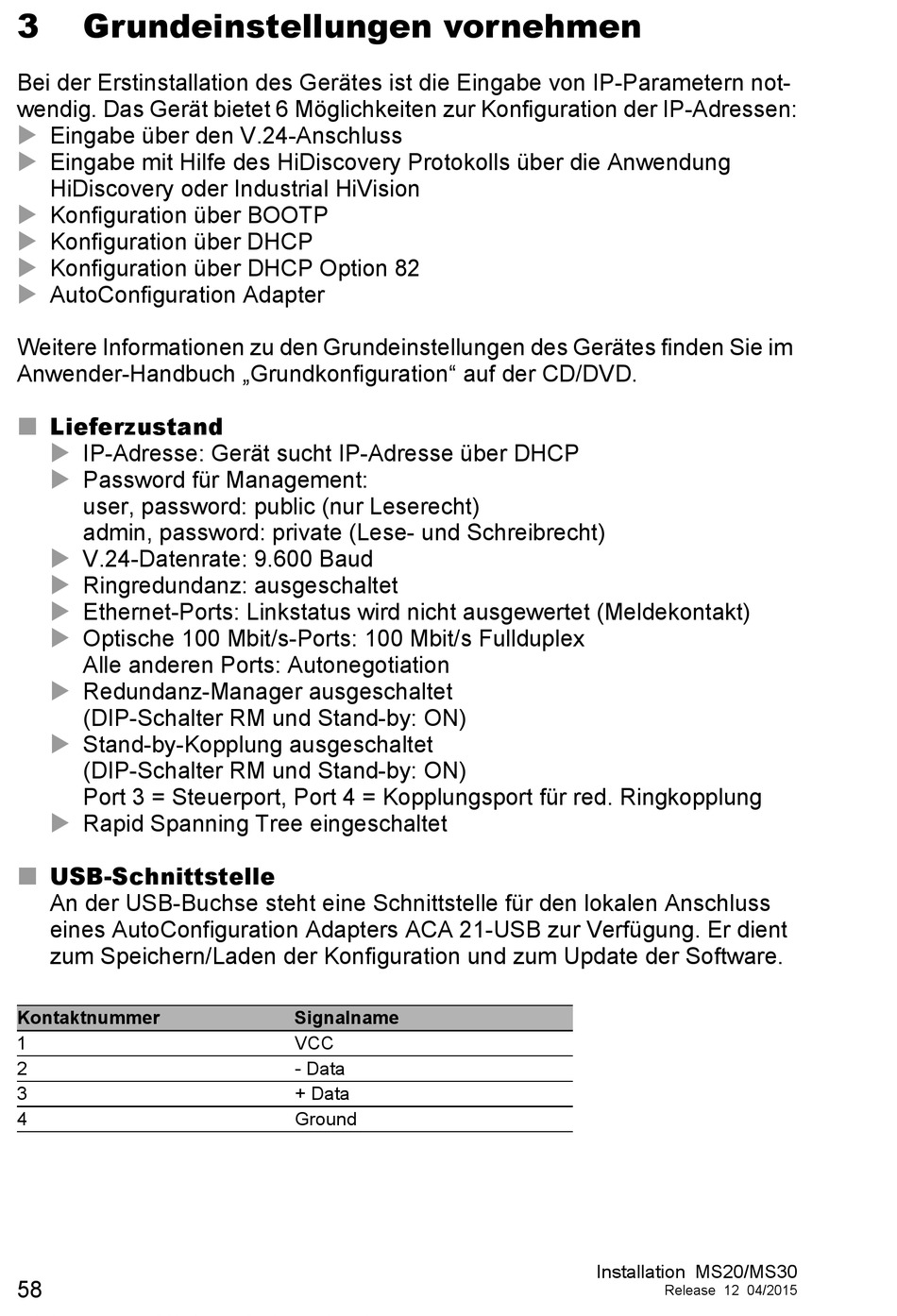

Grundeinstellungen vornehmen

Bei der Erstinstallation des Gerätes ist die Eingabe von IP-Parametern not-
wendig. Das Gerät bietet 6 Möglichkeiten zur Konfiguration der IP-Adressen:

Eingabe über den V.24-Anschluss
 Eingabe mit Hilfe des HiDiscovery Protokolls über die Anwendung
HiDiscovery oder Industrial HiVision
 Konfiguration über BOOTP

Konfiguration über DHCP
 Konfiguration über DHCP Option 82

AutoConfiguration Adapter
Weitere Informationen zu den Grundeinstellungen des Gerätes finden Sie im
Anwender-Handbuch „Grundkonfiguration" auf der CD/DVD.

Lieferzustand


 IP-Adresse: Gerät sucht IP-Adresse über DHCP

Password für Management:
user, password: public (nur Leserecht)
admin, password: private (Lese- und Schreibrecht)
 V.24-Datenrate: 9.600 Baud

Ringredundanz: ausgeschaltet

Ethernet-Ports: Linkstatus wird nicht ausgewertet (Meldekontakt)
 Optische 100 Mbit/s-Ports: 100 Mbit/s Fullduplex
Alle anderen Ports: Autonegotiation
 Redundanz-Manager ausgeschaltet
(DIP-Schalter RM und Stand-by: ON)
 Stand-by-Kopplung ausgeschaltet
(DIP-Schalter RM und Stand-by: ON)
Port 3 = Steuerport, Port 4 = Kopplungsport für red. Ringkopplung

Rapid Spanning Tree eingeschaltet

USB-Schnittstelle


An der USB-Buchse steht eine Schnittstelle für den lokalen Anschluss
eines AutoConfiguration Adapters ACA 21-USB zur Verfügung. Er dient
zum Speichern/Laden der Konfiguration und zum Update der Software.
Kontaktnummer
1
2
3
4
58
Signalname
VCC
- Data
+ Data
Ground
Installation MS20/MS30
Release 12 04/2015
