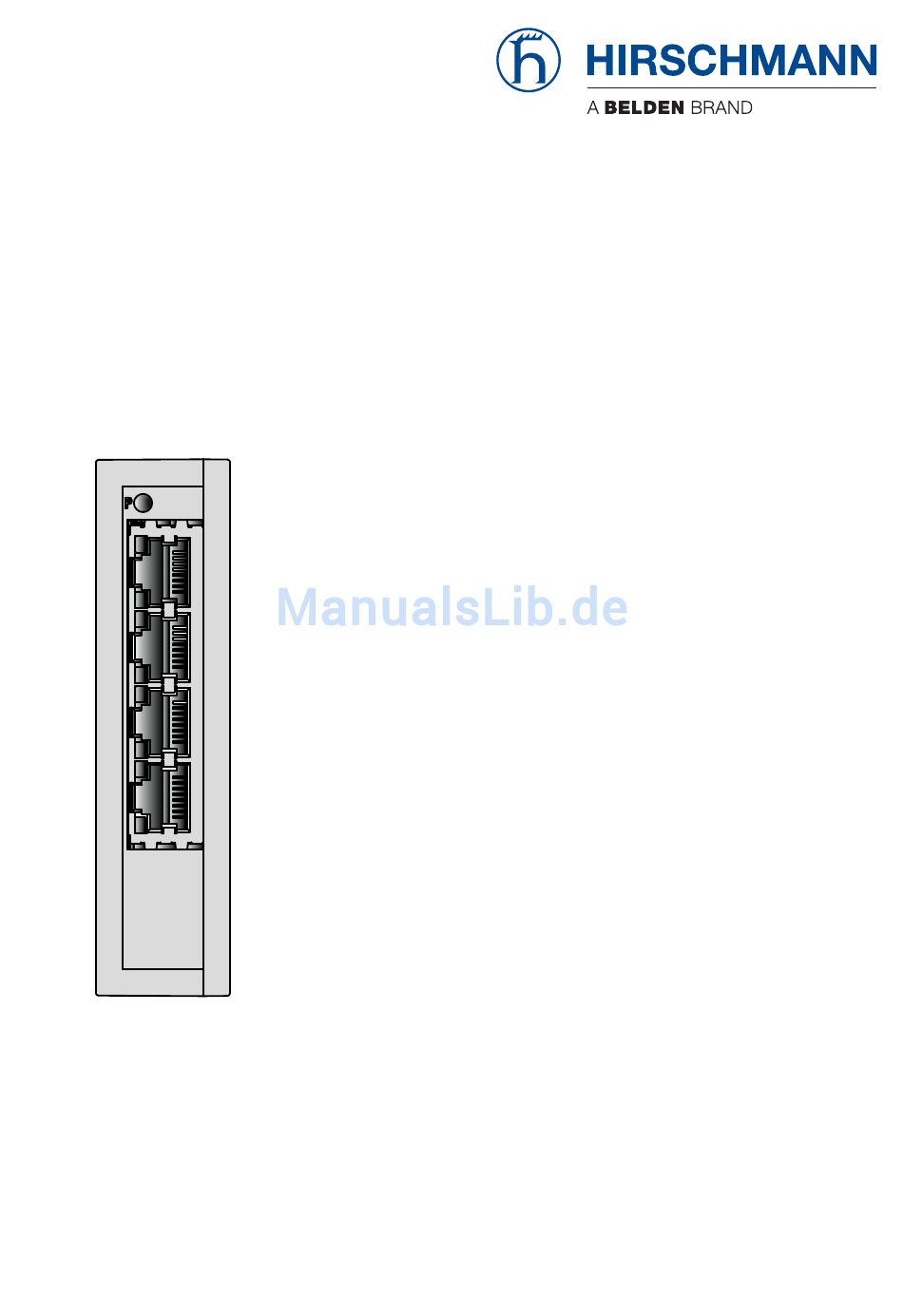

- Seite 1 Anwender-Handbuch Installation Lite Managed Switch GECKO 4TX Installation GECKO Technische Unterstützung Release 02 12/2014 https://hirschmann-support.belden.eu.com...
- Seite 2 Die beschriebenen Leistungsmerkmale sind nur dann verbindlich, wenn sie bei Vertragsschluss ausdrücklich vereinbart wurden. Diese Druckschrift wurde von Hirschmann Automation and Control GmbH nach bestem Wissen erstellt. Hirschmann behält sich das Recht vor, den Inhalt dieser Druckschrift ohne Ankündigung zu ändern. Hirschmann gibt keine Garantie oder Gewähr- leistung hinsichtlich der Richtigkeit oder Genauigkeit der Angaben in dieser Druckschrift.
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise Über dieses Handbuch Beschreibung Allgemeine Beschreibung Geräteansicht Spannungsversorgung Ethernet-Ports 1.4.1 10/100-Mbit/s-Twisted-Pair-Port Anzeigeelemente 1.5.1 Gerätestatus 1.5.2 Portstatus Installation Paketinhalt prüfen Auf die Hutschiene montieren Klemmblock für die Betriebsspannung und Erdung verdrah- Gerät in Betrieb nehmen Datenkabel anschließen Konfiguration Überwachung der Umgebungslufttemperatur Wartung, Service Demontage Technische Daten... -
Seite 4: Sicherheitshinweise
Nehmen Sie ausschließlich unbeschädigte Teile in Betrieb. Das Gerät beinhaltet keine Servicebauteile. Bei Funktionsstörungen oder Beschädigungen schalten Sie die Betriebsspannung ab und sen- den das Gerät zur Überprüfung an Hirschmann. WARNUNG UNKONTROLLIERTE MASCHINENBEWEGUNGEN Um unkontrollierte Maschinenbewegungen aufgrund von Datenverlust zu vermeiden, konfigurieren Sie alle Geräte zur Datenübertragung individuell. -
Seite 5: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch Verwenden Sie das Produkt ausschließlich für die Anwendungsfälle, welche die Hirschmann-Produktinformationen einschließlich dieses Handbuches beschreiben. Betreiben Sie das Produkt ausschließlich innerhalb der technischen Spezifikationen. Siehe „Technische Daten” auf Seite 23. Verbinden Sie das Produkt ausschließlich mit Komponenten, die den Anforderungen des jeweiligen Anwendungsfalles genügen. -
Seite 6: Anforderungen An Den Installationsort
Der Leiterquerschnitt des Erdungsleiters beträgt mindestens 1 mm² (Nordamerika: AWG16). Die verwendeten Spannungsversorgungskabel sind für den Tem- peraturbereich des Anwendungsfalles zugelassen. Die Spannungsversorgungskabel eignen sich für Umgebungs- lufttemperaturen bis mindestens 75 °C. Die Adern der Spannungs- versorgungskabel bestehen aus Kupferdraht. ... -
Seite 7: Ce-Kennzeichnung
Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit. Die EU-Konformitätserklärung wird gemäß den oben genannten EU- Richtlinie(n) für die zuständigen Behörden zur Verfügung gehalten bei: Hirschmann Automation and Control GmbH Stuttgarter Str. 45-51 72654 Neckartenzlingen Deutschland Tel.: +49 1805 141538 Das Produkt ist einsetzbar im Industriebereich. -
Seite 8: Fcc-Hinweis
FCC-Hinweis Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Das Funktionieren ist abhängig von den zwei folgenden Bedingungen: (1) dieses Gerät darf keine schädlichen Störungen verursachen; (2) dieses Gerät muss jede empfangene Störung akzeptieren, einschließlich der Störungen, die uner- wünschtes Funktionieren bewirken könnten. Es wurde nach entsprechender Prüfung festgestellt, dass dieses Gerät den Anforderungen an ein Digitalgerät der Klasse A gemäß... -
Seite 9: Über Dieses Handbuch
Die Inhalte der Online-Hilfe entsprechen den Informationen im Kapitel „Referenzen“ im Anwender-Handbuch Konfiguration. Die Dokumentation, die Ihrem Gerät nicht in ausgedruckter Form beiliegt, fin- den Sie als PDF-Datei unter „Downloads“ unter www.hirschmann.com/de/QR/INET-GECKO4TX_de-HB. Die Netzmanagement-Software Industrial HiVision bietet Ihnen weitere Mög- lichkeiten zur komfortablen Konfiguration und Überwachung: ... -
Seite 10: Beschreibung
Sie verfügen über komfortable Möglichkeiten für das Geräte-Management. Administrieren Sie Ihre Geräte über: einen Web-Browser eine Netzmanagement-Software (z. B. Industrial HiVision) Die Hirschmann-Netzkomponenten helfen Ihnen, eine durchgängige Kom- munikation über alle Ebenen des Unternehmens hinweg zu führen. Installation GECKO Release 02 12/2014... - Seite 11 Anwendungsbeispiel redundanter Daten-Link Redundanzverfahren: Rapid-Spanning-Tree-Protokoll Steuerung Lite Managed Switch GECKO 4TX Daten-Link Fertigungszelle Installation GECKO Release 02 12/2014...
-
Seite 12: Geräteansicht

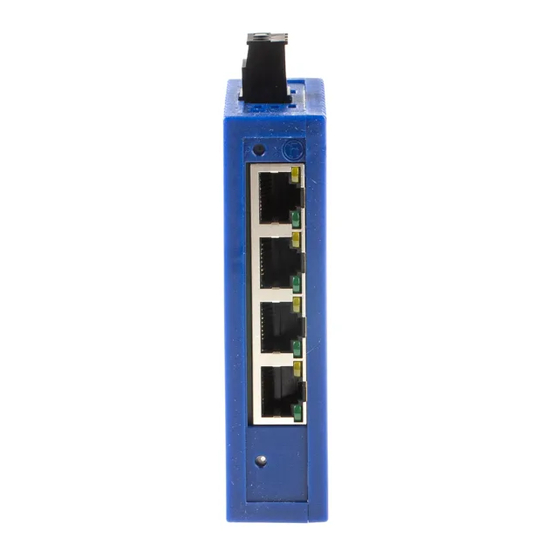

Geräteansicht 1 LED-Anzeigeelement Gerätestatus 2 3-poliger Klemmblock für die Betriebsspannung und die Erdung 3 Ports 1 ... 4 10/100-Mbit/s-Twisted-Pair-Ports 4 LED-Anzeigeelemente Portstatus Spannungsversorgung Zur Spannungsversorgung des Gerätes steht Ihnen ein steckbarer 3-poliger Klemmblock zur Verfügung. Weitere Informationen finden Sie unter „Betriebsspannung”... -
Seite 13: Ethernet-Ports
Ethernet-Ports 1.4.1 10/100-Mbit/s-Twisted-Pair-Port Dieser Port ist als RJ45-Buchse ausgeführt. Der 10/100-Mbit/s-Twisted-Pair-Port bietet Ihnen die Möglichkeit, Netzkom- ponenten entsprechend der Norm IEEE 802.3 10BASE-T/100BASE-TX anzuschließen. Dieser Port unterstützt: Autonegotiation Autopolarity Autocrossing 100 Mbit/s halbduplex, 100 Mbit/s vollduplex ... -
Seite 14: Gerätestatus
1.5.1 Gerätestatus Diese LED gibt Auskunft über den Zustand der Spannungsversorgung. LED-Anzeigeelement für Gerätestatus Anzeige Farbe Aktivität Bedeutung Power grün leuchtet Betriebsspannung liegt an keine Betriebsspannung zu niedrig 1.5.2 Portstatus Diese LEDs zeigen Port-bezogene Information an. Datenrate Link-Status Anzeige Farbe Aktivität Bedeutung Datenrate... -
Seite 15: Installation
Installation Anmerkung: Lesen Sie vor der Installation und Inbetriebnahme des Gerätes die Sicherheitshinweise. Siehe „Sicherheitshinweise” auf Seite 4. Die Geräte sind für die Praxis in der rauen industriellen Umgebung entwickelt. Das Gerät wird in betriebsbereitem Zustand ausgeliefert. In der Praxis hat sich folgende thematische Reihenfolge bewährt: ... -
Seite 16: Klemmblock Für Die Betriebsspannung Und Erdung Verdrahten
Um das Gerät auf eine waagerecht montierte 35-mm-Hutschiene nach DIN EN 60715 zu montieren, gehen Sie wie folgt vor: Hängen Sie die obere Rastführung des Gerätes in die Hutschiene ein. Führen Sie den unteren Teil des Gerätes gegen die Hutschiene. Klemmblock für die Betriebsspannung und Erdung verdrahten VORSICHT... -
Seite 17: Gerät In Betrieb Nehmen
Abbildung Pinbelegung am Gerät Größe der Betriebsspannung +24 V Nennspannungsbereich DC +24 V 12 V ... 24 V Erdungsanschluss Spannungsbereich DC inklusive maximaler Toleranzen 9,6 V ... 32 V Tab. 2: Pinbelegung 3-poliger Klemmblock Die Betriebsspannung ist galvanisch vom Gehäuse getrennt. Um das Gerät zu erden und die Leiter für die Betriebsspannung anzuschlie- ßen, gehen Sie wie folgt vor: ... -
Seite 18: Datenkabel Anschließen
Datenkabel anschließen Anmerkung: Befolgen Sie generell die folgenden Empfehlungen für Daten- verkabelung in Umgebungen mit hohem elektrischen Störpotential: Wählen Sie die Länge der Datenkabel so kurz wie möglich. Achten Sie bei Kupferverkabelung auf einen ausreichenden Abstand zwi- schen Spannungsversorgungs- und Datenkabel, wenn diese über große Distanzen verlaufen. -
Seite 19: Konfiguration
Leserecht Klicken Sie „OK“. Der Web-Browser zeigt das Fenster mit der grafischen Benutzeroberflä- che. Weitere Informationen zur Konfiguration des Gerätes finden Sie im Anwender-Handbuch „Konfiguration“ im Internet auf den Hirschmann- Produktseiten (www.hirschmann.com/de/QR/INET-GECKO4TX_de-HB). Installation GECKO Release 02 12/2014... -
Seite 20: Überwachung Der Umgebungslufttemperatur
Überwachung der Umgebungslufttemperatur Betreiben Sie das Gerät ausschließlich bis zur angegebenen maximalen Umgebungslufttemperatur. Siehe „Allgemeine technische Daten” auf Seite 23. Die Umgebungslufttemperatur ist die Temperatur der Luft 5 cm neben dem Gerät. Sie ist abhängig von den Einbaubedingungen des Gerätes, z. B. dem Abstand zu anderen Geräten oder sonstigen Objekten und der Leistung benachbarter Geräte. -
Seite 21: Wartung, Service
Wartung, Service Beim Design dieses Gerätes hat Hirschmann weitestgehend auf den Ein- satz von Verschleißteilen verzichtet. Die dem Verschleiß unterliegenden Teile sind so bemessen, dass sie im normalen Gebrauch die Produktle- benszeit überdauern. Betreiben Sie dieses Gerät entsprechend den Spe- zifikationen. -
Seite 22: Demontage
Demontage Um die Demontage vorzubereiten, gehen Sie wie folgt vor: Ziehen Sie die Datenkabel ab. Schalten Sie die Betriebsspannung aus. Ziehen Sie den Klemmblock vom Gerät ab. Trennen Sie die Erdung. Um das Gerät von der Hutschiene zu demontieren, gehen Sie wie folgt vor: ... -
Seite 23: Technische Daten
Technische Daten Allgemeine technische Daten Abmessungen Siehe „Maßzeichnungen” auf Seite 24. B × H × T Masse 103 g Spannungsversorgung Sicherheitskleinspannung (SELV) Relevant für Nordamerika: Class 2 Nennspannungsbereich DC 12 V ... 24 V Spannungsbereich DC inklu- 9,6 V ... -
Seite 24: Maßzeichnungen
Maßzeichnungen 73,5 inch 2.89 78,5 3.09 0.98 Installation GECKO Release 02 12/2014... -
Seite 25: Emv Und Festigkeit
EMV und Festigkeit EMV-Störaussendung gestrahlte Störaussendung EN 55022 Klasse A FCC 47 CFR Part 15 Klasse A EN 61000-6-4 erfüllt leitungsgeführte Störaussendung EN 55022 DC-Versorgungsanschluss Klasse A FCC 47 CFR Part 15 DC-Versorgungsanschluss Klasse A EN 61000-6-4 DC-Versorgungsanschluss erfüllt EN 55022 Telekommunikationsanschlüsse Klasse A EN 61000-6-4... -
Seite 26: Lieferumfang
1 × Montageanleitung Bestellnummer Gerät Bestellnummer Lite Managed Switch GECKO 4TX 942 104-001 Zubehör Anmerkung: Bitte beachten Sie, dass die als Zubehör empfohlenen Pro- dukte gegebenenfalls andere Eigenschaften aufweisen als das Gerät und daher eventuell den Einsatzbereich des Gesamtsystems einschränken. -
Seite 27: Zugrundeliegende Technische Normen
Zugrundeliegende technische Normen Bezeichnung CSA C22.2 No. 142 Canadian National Standard(s) – Process Control Equipment – Industrial Products EN 55011 Industrielle, wissenschaftliche und medizinische Geräte – Funkstörun- gen – Grenzwerte und Messverfahren EN 55022 Einrichtungen der Informationstechnik – Funkstöreigenschaften – Gren- zwerte und Messverfahren EN 60950-1 Einrichtungen der Informationstechnik –... -
Seite 28: A Weitere Unterstützung
Weitere Unterstützung Technische Fragen Bei technischen Fragen wenden Sie sich bitte an den Hirschmann- Vertragspartner in Ihrer Nähe oder direkt an Hirschmann. Die Adressen unserer Vertragspartner finden Sie im Internet unter http://www.hirschmann.com Unser Support steht Ihnen zur Verfügung unter https://hirschmann-support.belden.eu.com... - Seite 29 Installation GECKO Release 02 12/2014...
