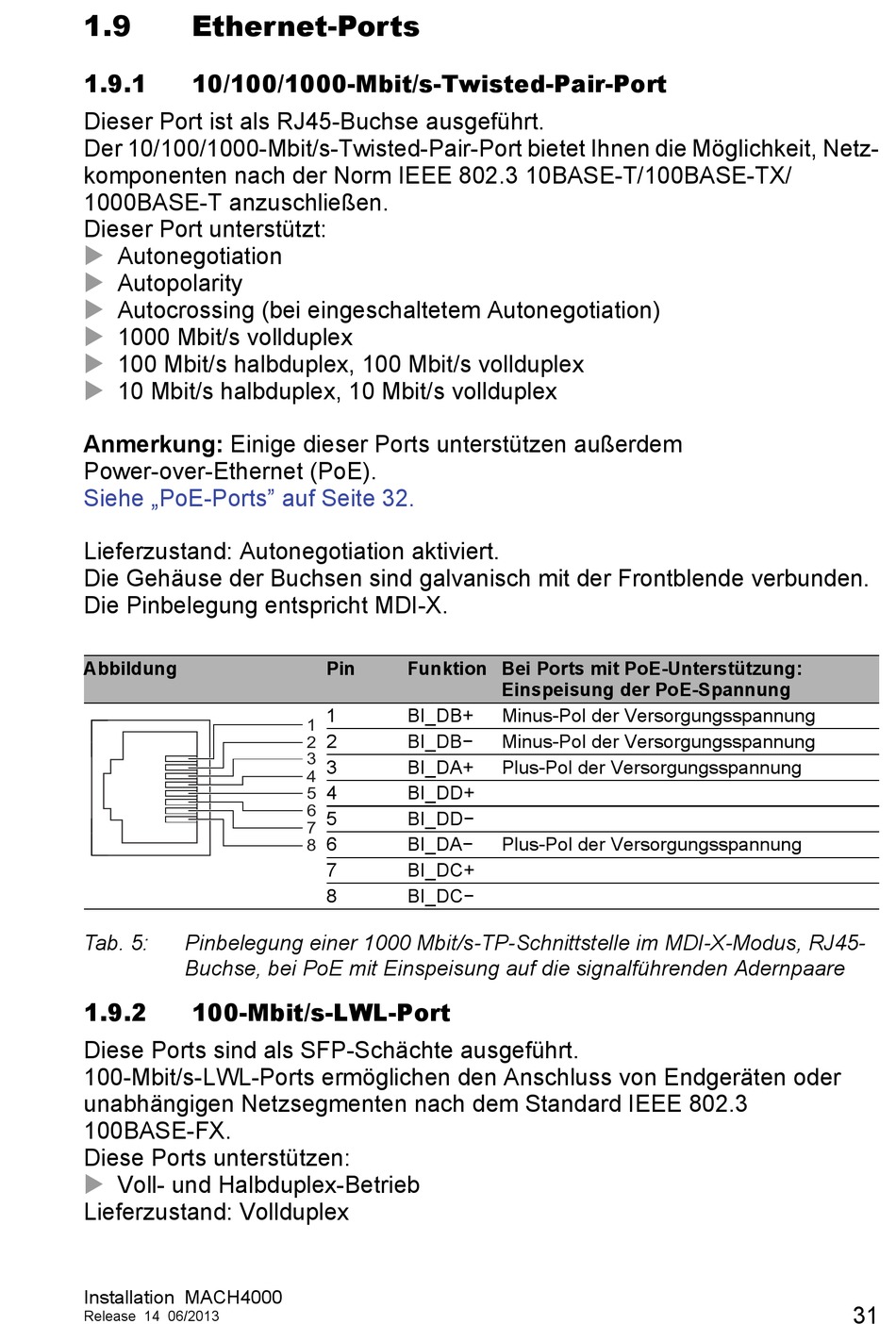

1.9

Ethernet-Ports

1.9.1

10/100/1000-Mbit/s-Twisted-Pair-Port

Dieser Port ist als RJ45-Buchse ausgeführt.
Der 10/100/1000-Mbit/s-Twisted-Pair-Port bietet Ihnen die Möglichkeit, Netz-
komponenten nach der Norm IEEE 802.3 10BASE-T/100BASE-TX/
1000BASE-T anzuschließen.
Dieser Port unterstützt:
 Autonegotiation

Autopolarity
 Autocrossing (bei eingeschaltetem Autonegotiation)

1000 Mbit/s vollduplex

100 Mbit/s halbduplex, 100 Mbit/s vollduplex
 10 Mbit/s halbduplex, 10 Mbit/s vollduplex
Anmerkung: Einige dieser Ports unterstützen außerdem
Power-over-Ethernet (PoE).
Siehe „PoE-Ports" auf Seite 32.
Lieferzustand: Autonegotiation aktiviert.
Die Gehäuse der Buchsen sind galvanisch mit der Frontblende verbunden.
Die Pinbelegung entspricht MDI-X.
Abbildung
Tab. 5: Pinbelegung einer 1000 Mbit/s-TP-Schnittstelle im MDI-X-Modus, RJ45-
Buchse, bei PoE mit Einspeisung auf die signalführenden Adernpaare
1.9.2

100-Mbit/s-LWL-Port

Diese Ports sind als SFP-Schächte ausgeführt.
100-Mbit/s-LWL-Ports ermöglichen den Anschluss von Endgeräten oder
unabhängigen Netzsegmenten nach dem Standard IEEE 802.3
100BASE-FX.
Diese Ports unterstützen:
 Voll- und Halbduplex-Betrieb
Lieferzustand: Vollduplex
Installation MACH4000
Release 14 06/2013
Pin Funktion Bei Ports mit PoE-Unterstützung:
1 BI_DB+
1
2 BI_DB−
2
3
3 BI_DA+
4
4 BI_DD+
5
6
5 BI_DD−
7
6 BI_DA−
8
7 BI_DC+
8 BI_DC−
Einspeisung der PoE-Spannung
Minus-Pol der Versorgungsspannung
Minus-Pol der Versorgungsspannung
Plus-Pol der Versorgungsspannung
Plus-Pol der Versorgungsspannung
