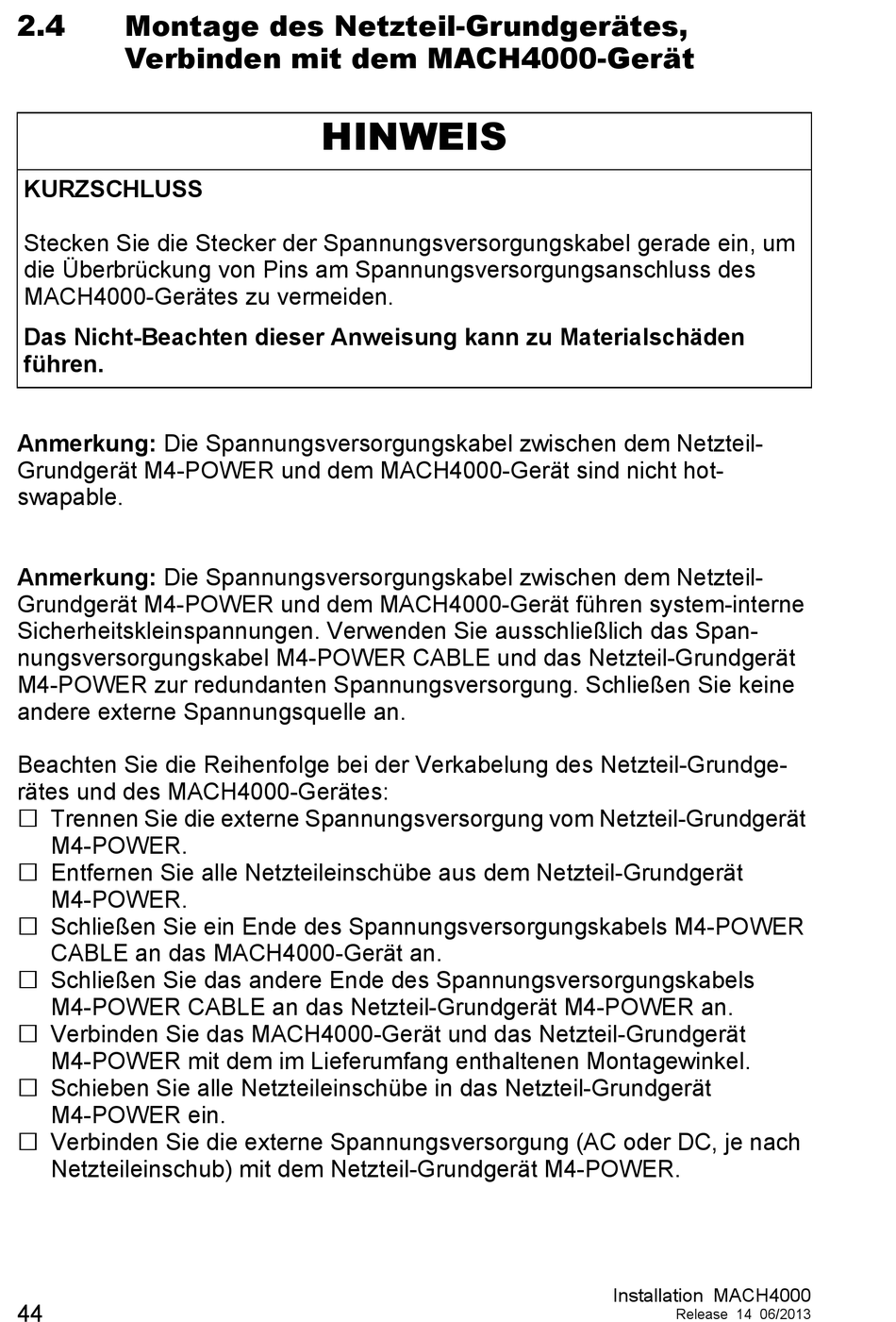

2.4 Montage des Netzteil-Grundgerätes,
Verbinden mit dem MACH4000-Gerät
KURZSCHLUSS
Stecken Sie die Stecker der Spannungsversorgungskabel gerade ein, um
die Überbrückung von Pins am Spannungsversorgungsanschluss des
MACH4000-Gerätes zu vermeiden.
Das Nicht-Beachten dieser Anweisung kann zu Materialschäden
führen.
Anmerkung: Die Spannungsversorgungskabel zwischen dem Netzteil-
Grundgerät M4-POWER und dem MACH4000-Gerät sind nicht hot-
swapable.
Anmerkung: Die Spannungsversorgungskabel zwischen dem Netzteil-
Grundgerät M4-POWER und dem MACH4000-Gerät führen system-interne
Sicherheitskleinspannungen. Verwenden Sie ausschließlich das Span-
nungsversorgungskabel M4-POWER CABLE und das Netzteil-Grundgerät
M4-POWER zur redundanten Spannungsversorgung. Schließen Sie keine
andere externe Spannungsquelle an.
Beachten Sie die Reihenfolge bei der Verkabelung des Netzteil-Grundge-
rätes und des MACH4000-Gerätes:
 Trennen Sie die externe Spannungsversorgung vom Netzteil-Grundgerät
M4-POWER.
 Entfernen Sie alle Netzteileinschübe aus dem Netzteil-Grundgerät
M4-POWER.
 Schließen Sie ein Ende des Spannungsversorgungskabels M4-POWER
CABLE an das MACH4000-Gerät an.
 Schließen Sie das andere Ende des Spannungsversorgungskabels
M4-POWER CABLE an das Netzteil-Grundgerät M4-POWER an.
 Verbinden Sie das MACH4000-Gerät und das Netzteil-Grundgerät
M4-POWER mit dem im Lieferumfang enthaltenen Montagewinkel.
 Schieben Sie alle Netzteileinschübe in das Netzteil-Grundgerät
M4-POWER ein.
 Verbinden Sie die externe Spannungsversorgung (AC oder DC, je nach
Netzteileinschub) mit dem Netzteil-Grundgerät M4-POWER.
