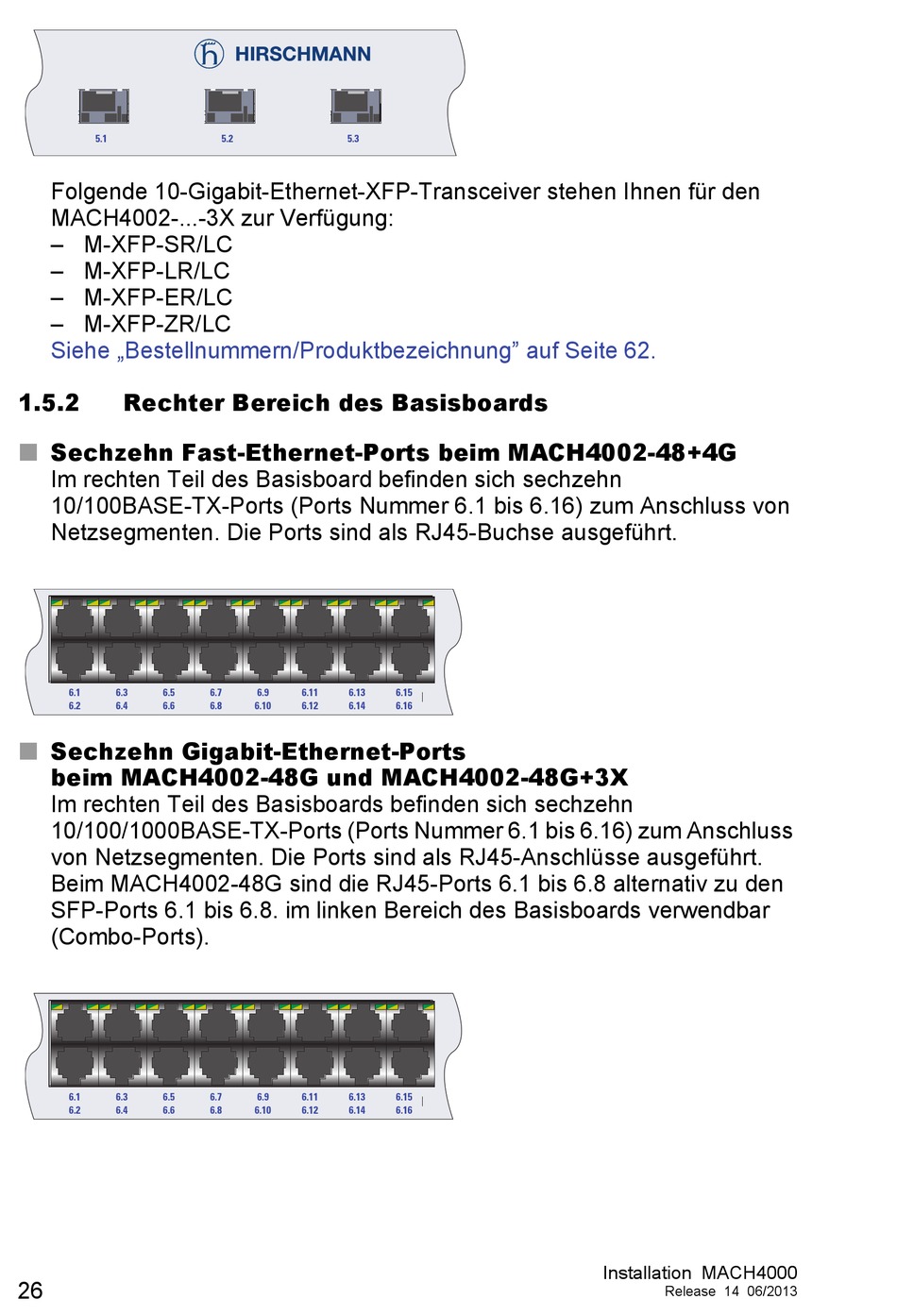

5.1
Folgende 10-Gigabit-Ethernet-XFP-Transceiver stehen Ihnen für den
MACH4002-...-3X zur Verfügung:
– M-XFP-SR/LC
– M-XFP-LR/LC
– M-XFP-ER/LC
– M-XFP-ZR/LC
Siehe „Bestellnummern/Produktbezeichnung" auf Seite 62.
1.5.2

Rechter Bereich des Basisboards

Sechzehn Fast-Ethernet-Ports beim MACH4002-48+4G

Im rechten Teil des Basisboard befinden sich sechzehn
10/100BASE-TX-Ports (Ports Nummer 6.1 bis 6.16) zum Anschluss von
Netzsegmenten. Die Ports sind als RJ45-Buchse ausgeführt.
6.1 6.3 6.5
6.2 6.4 6.6
Sechzehn Gigabit-Ethernet-Ports

beim MACH4002-48G und MACH4002-48G+3X
Im rechten Teil des Basisboards befinden sich sechzehn
10/100/1000BASE-TX-Ports (Ports Nummer 6.1 bis 6.16) zum Anschluss
von Netzsegmenten. Die Ports sind als RJ45-Anschlüsse ausgeführt.
Beim MACH4002-48G sind die RJ45-Ports 6.1 bis 6.8 alternativ zu den
SFP-Ports 6.1 bis 6.8. im linken Bereich des Basisboards verwendbar
(Combo-Ports).
6.1 6.3 6.5
6.2 6.4 6.6
26
5.2 5.3
6.7 6.9 6.11 6.13
6.8 6.10 6.12 6.14
6.7 6.9 6.11 6.13
6.8 6.10 6.12 6.14
6.15
6.16
6.15
6.16
Installation MACH4000
Release 14 06/2013
