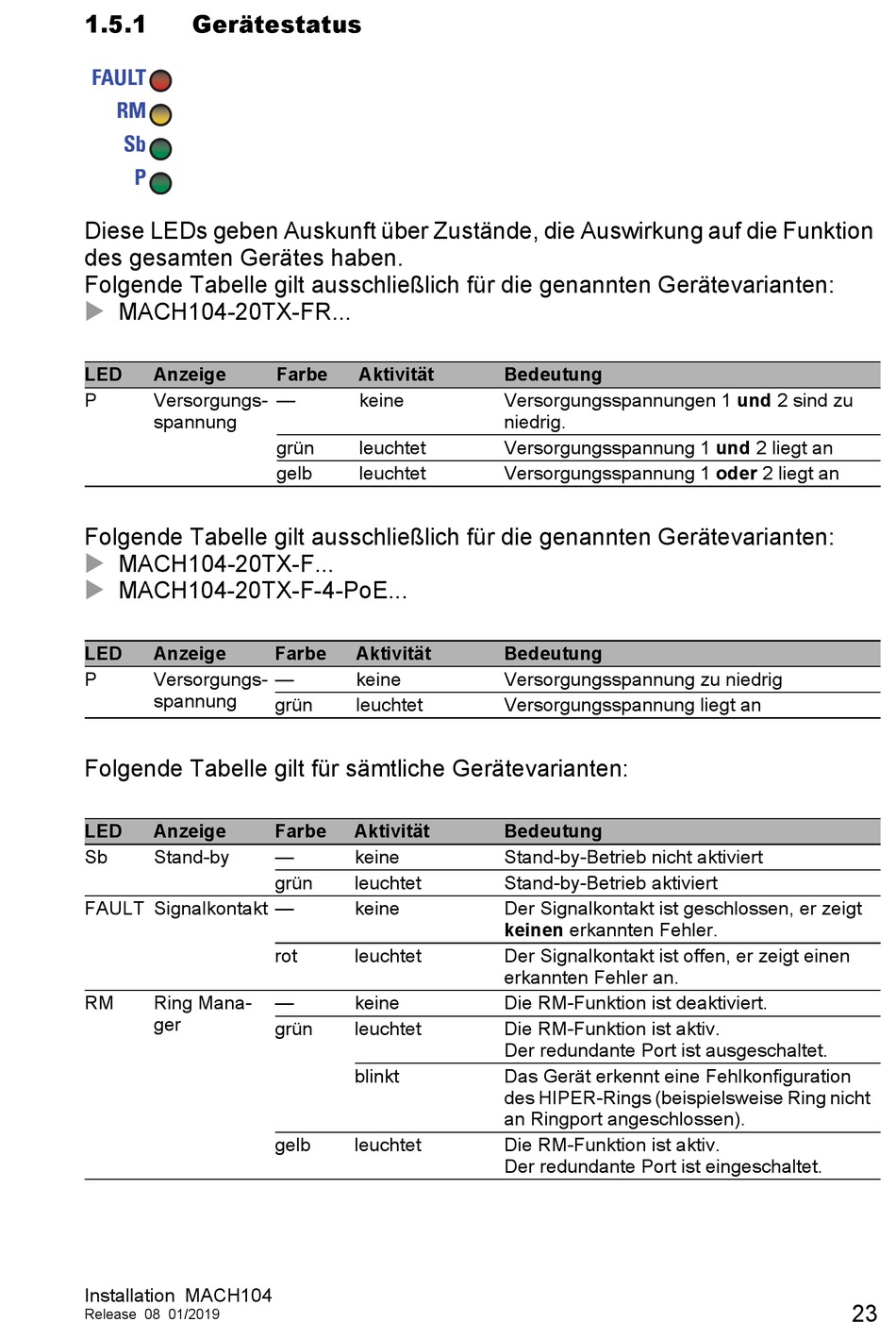

1.5.1
Gerätestatus
FAULT
RM
Sb
P
Diese LEDs geben Auskunft über Zustände, die Auswirkung auf die Funktion
des gesamten Gerätes haben.
Folgende Tabelle gilt ausschließlich für die genannten Gerätevarianten:
MACH104-20TX-FR...
LED
Anzeige
P
Versorgungs-
spannung
Folgende Tabelle gilt ausschließlich für die genannten Gerätevarianten:
MACH104-20TX-F...
MACH104-20TX-F-4-PoE...
LED
Anzeige
P
Versorgungs-
spannung
Folgende Tabelle gilt für sämtliche Gerätevarianten:
LED
Anzeige
Sb
Stand-by
FAULT Signalkontakt —
RM
Ring Mana-
ger
Installation MACH104
Release 08 01/2019
Farbe
Aktivität
—
keine
grün
leuchtet
gelb
leuchtet
Farbe
Aktivität
—
keine
grün
leuchtet
Farbe
Aktivität
—
keine
grün
leuchtet
keine
rot
leuchtet
—
keine
grün
leuchtet
blinkt
gelb
leuchtet
Bedeutung
Versorgungsspannungen 1 und 2 sind zu
niedrig.
Versorgungsspannung 1 und 2 liegt an
Versorgungsspannung 1 oder 2 liegt an
Bedeutung
Versorgungsspannung zu niedrig
Versorgungsspannung liegt an
Bedeutung
Stand-by-Betrieb nicht aktiviert
Stand-by-Betrieb aktiviert
Der Signalkontakt ist geschlossen, er zeigt
keinen erkannten Fehler.
Der Signalkontakt ist offen, er zeigt einen
erkannten Fehler an.
Die RM-Funktion ist deaktiviert.
Die RM-Funktion ist aktiv.
Der redundante Port ist ausgeschaltet.
Das Gerät erkennt eine Fehlkonfiguration
des HIPER-Rings (beispielsweise Ring nicht
an Ringport angeschlossen).
Die RM-Funktion ist aktiv.
Der redundante Port ist eingeschaltet.
23
