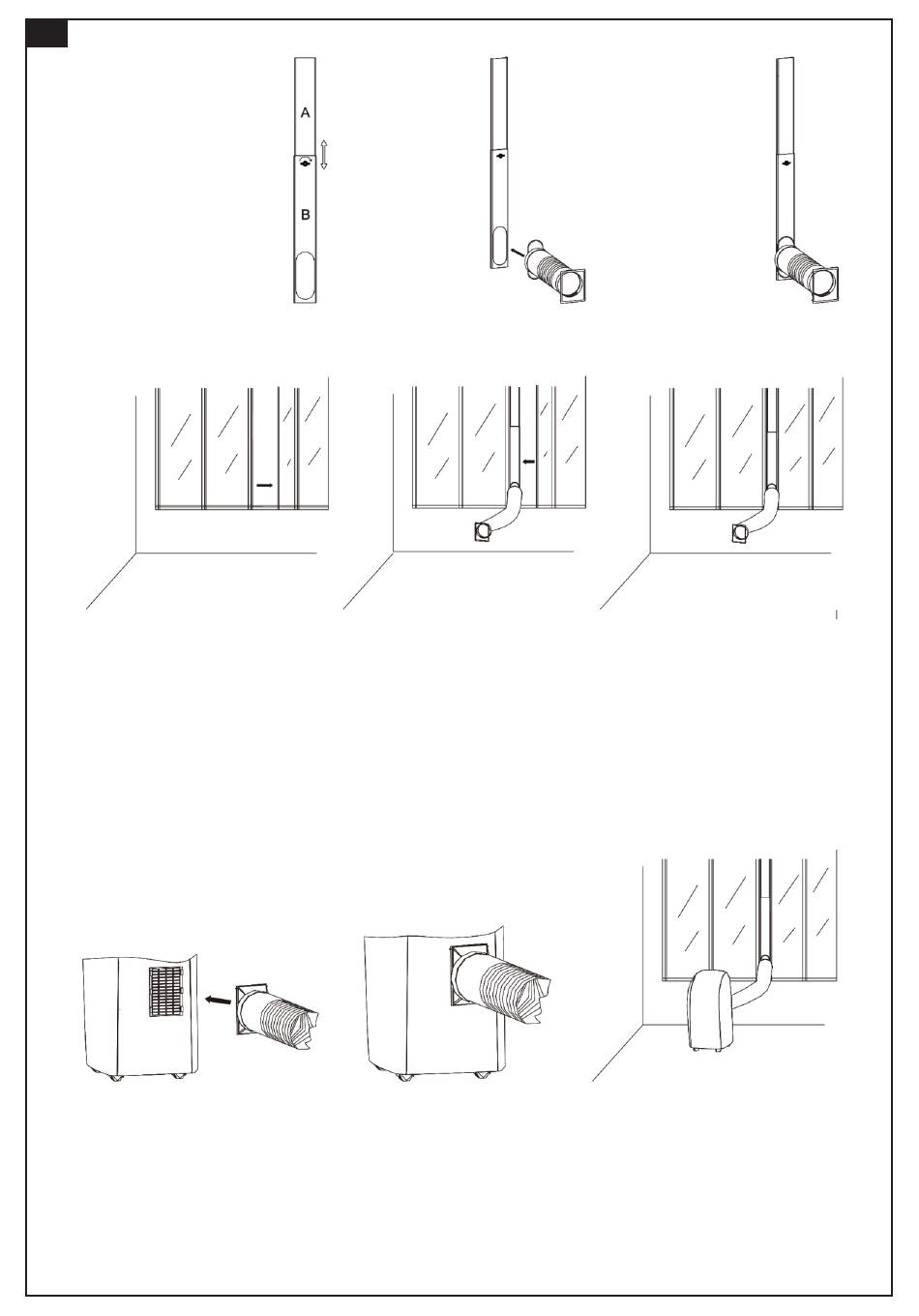

4. Montagem
concluída, pode
ajustar a placa A
para cima ou para
baixo, de acordo
com a altura da
janela. Aparafuse
até ficar bem
apertado.
Fig.6
7. Abra a janela onde é
necessário instalar o
duto de exaustão de ar,
o kit da janela e os seus
acessórios.
Fig.9
10. Conecte a outra
extremidade do duto de
exaustão de ar e seus
acessórios ao ar
condicionado portátil.
5. Instale o duto
de exaustão
de ar e seus
acessórios no
kit da janela
de acordo
com a direção
da seta.
Fig.3
Fig.7
8. Instale o duto de
exaustão de ar, o kit da
janela e seus
acessórios na janela e,
em seguida, feche a
janela de acordo com a
direção da seta na Fig. 7
para pressionar o kit da
janela com firmeza.
Fig.10
11. A montagem do duto de
exaustão de ar e seus
acessórios está
concluída, conforme
ilustrado no desenho da
Fig. 10.
73
6. Montagem
concluída.
Fig.4
9. Instale o duto de
exaustão de ar, o kit da
janela e seus
acessórios na janela, de
acordo com o desenho
da Fig. 8.
12. A montagem de toda a
unidade está concluída,
conforme ilustrado no
desenho da Fig. 11.
Fig.5
Fig.8
Fig.11
