ES

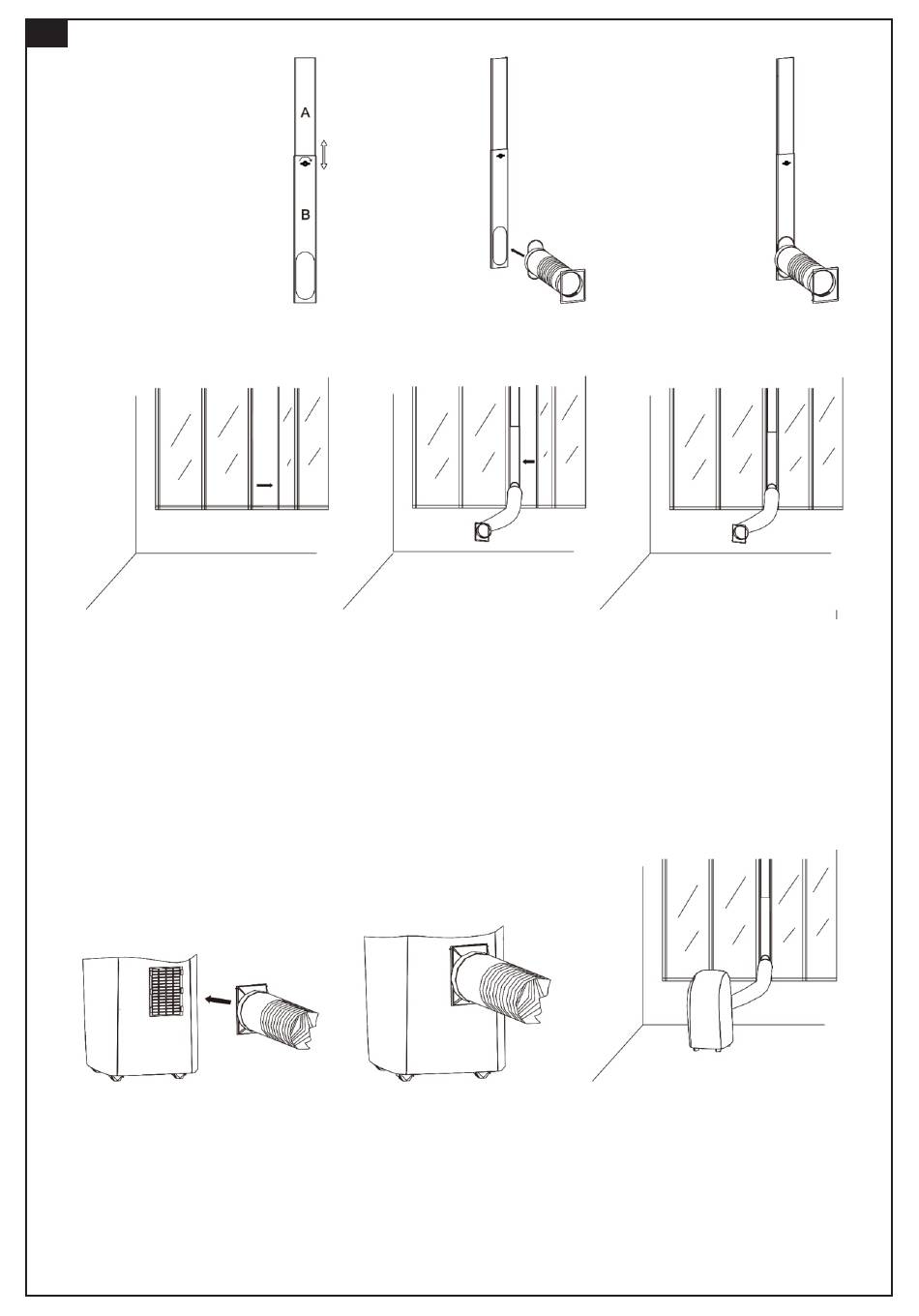

4. Una vez finalizado
el montaje, puede
ajustar la placa A
hacia arriba o
hacia abajo,
según la altura de
la ventana.
Atorníllela hasta
que quede bien
ajustada.
Fig.6
7. Abra la ventana donde
sea necesario instalar el
conducto de aire de
salida, el kit de ventana
y sus accesorios.
Fig.9
10. Conecte el otro
extremo del conducto
de aire de salida y sus
accesorios al aire
acondicionado portátil.
5. Instale el
conducto de
salida de aire
y sus
accesorios en
el kit para
ventana
según la
dirección de
la flecha.
Fig.3
Fig.7
8. Instale el conducto de
aire de salida, el kit de
ventana y sus
accesorios en la
ventana, luego cierre la
ventana según la
dirección de la flecha en
el dibujo de la Fig. 7
para presionar el kit de
ventana firmemente.
Fig.10
11. El montaje del
conducto de aire de
salida y sus accesorios
ha finalizado, tal y como
se ilustra en la figura 10.
54
6. Montaje
finalizado.
Fig.4
9. Instale el conducto de
aire de salida, el kit de
ventana y sus
accesorios en la
ventana según se ilustra
en la figura 8.
12. El montaje completo
de la unidad, tal y como
se ilustra en la figura 11.
Fig.5
Fig.8
Fig.11
