FR

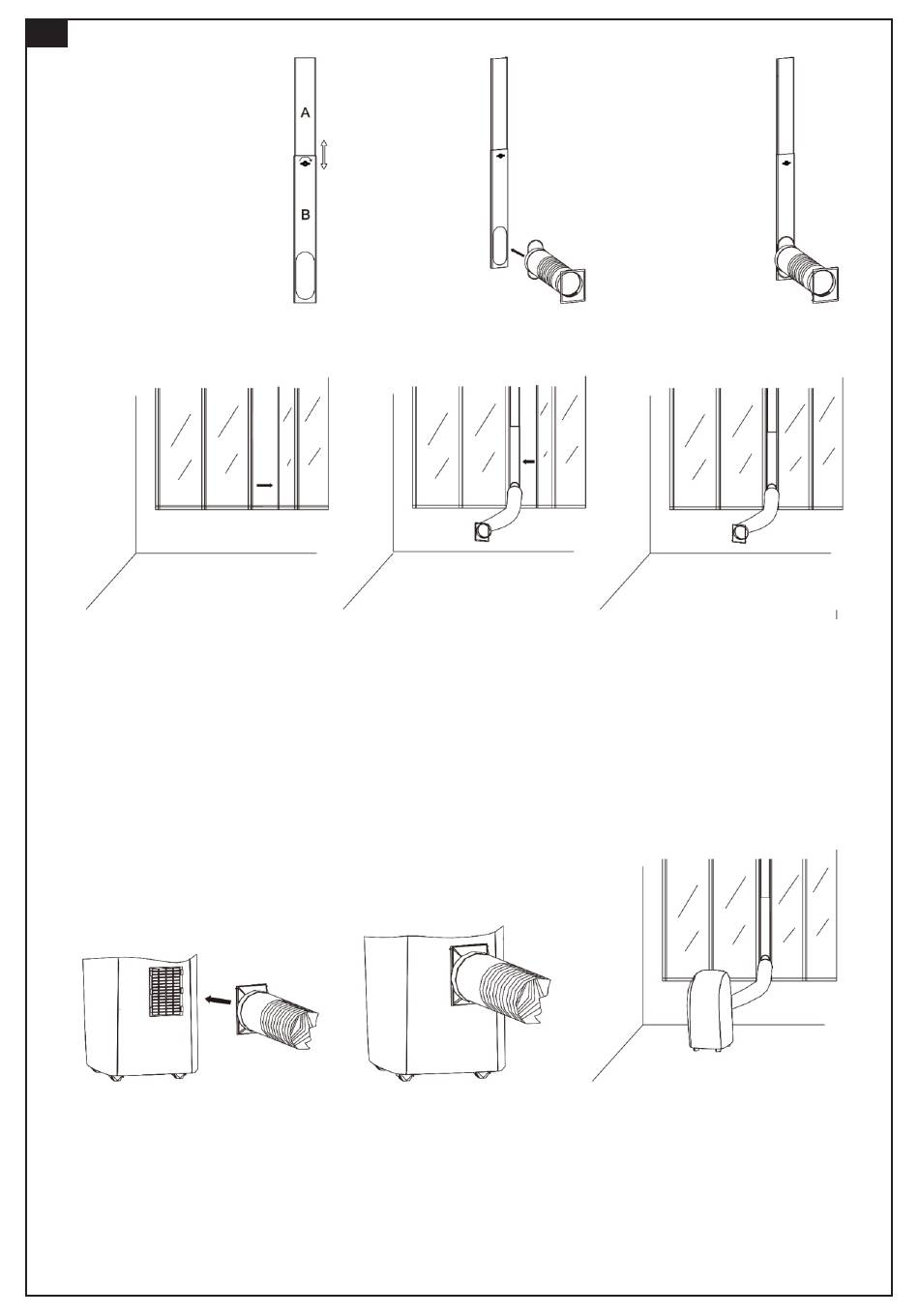

4. Une fois
l'assemblage
terminé, vous
pouvez ajuster la
planche A vers le
haut ou vers le
bas, en fonction
de la hauteur de la
fenêtre. Vissez-la
jusqu'à ce qu'elle
soit bien serrée.
Fig.6
7. Ouvrez la fenêtre où
vous devez installer le
conduit d'évacuation
d'air, le kit de fenêtre et
leurs accessoires.
Fig.9
10. Connectez l'autre
extrémité du conduit
d'évacuation d'air et ses
accessoires au
climatiseur portable.
5. Installez le
conduit
d'évacuation
d'air et ses
accessoires
dans le kit
pour fenêtre
dans le sens
de la flèche.
Fig.3
Fig.7
8. Installez le conduit
d'évacuation d'air, le kit
de fenêtre et leurs
accessoires sur la
fenêtre, puis fermez la
fenêtre dans le sens de
la flèche sur le schéma
Fig7 afin de bien serrer
le kit de fenêtre.
Fig.10
11. L'assemblage du
conduit d'évacuation d'air
et de ses accessoires est
terminé, comme illustré
sur le schéma de la
figure 10.
35
6. L'assemblage
est terminé.
Fig.4
9. Installez le conduit
d'évacuation d'air, le kit
de fenêtre et leurs
accessoires sur la
fenêtre conformément
au schéma de la figure
8.
12. L'ensemble de l'unité
est bien assemblé,
comme illustré sur le
schéma de la figure 11.
Fig.5
Fig.8
Fig.11
