Wartungshinweise

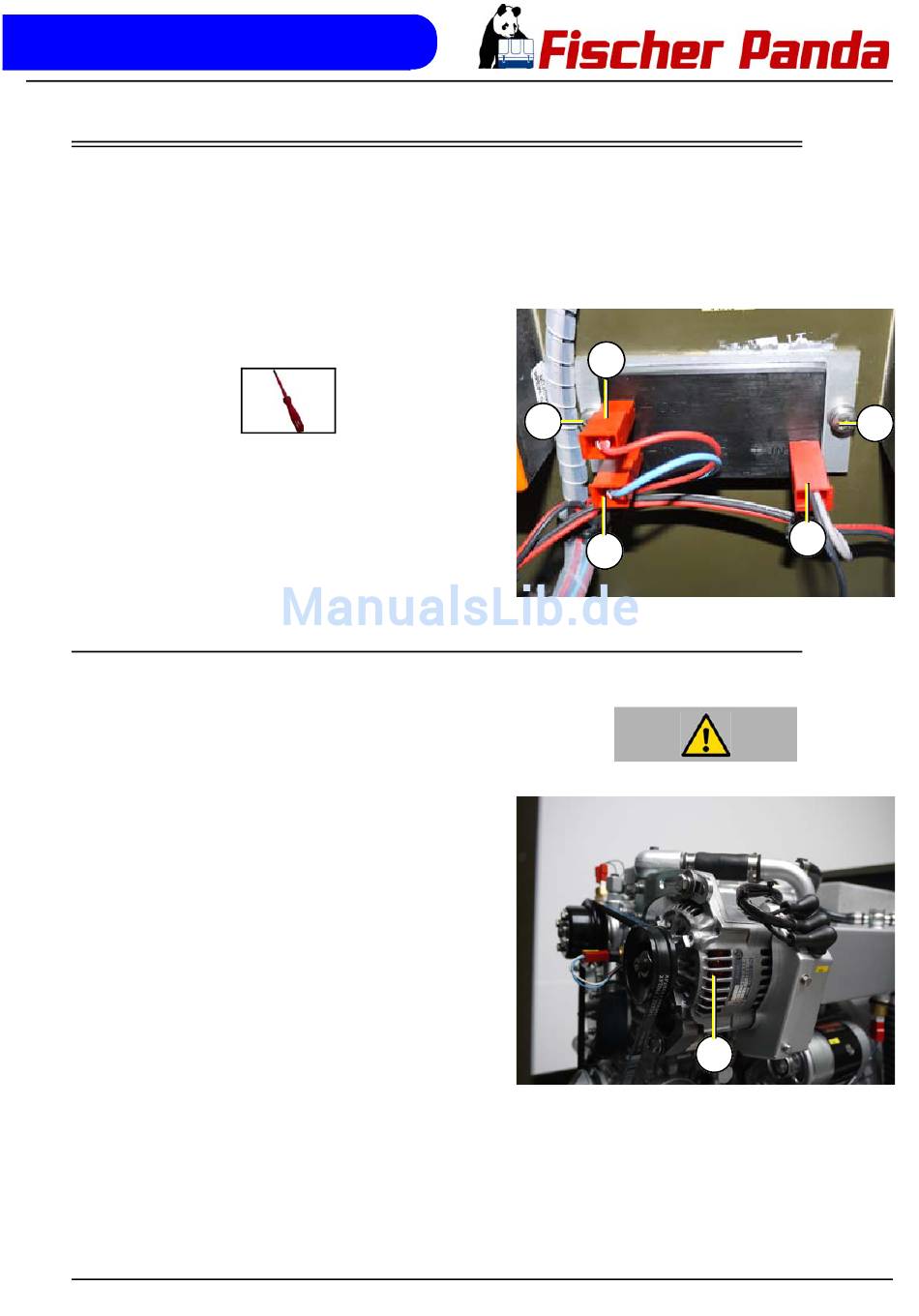

7.14 Austausch des DC/DC-Wandlers - nicht bei allen Modellen vorhanden

1. Starterbatterie abklemmen (erst GND (-) dann (+)).
2. Die drei Kabelschuhe abklemmen.
3. Lösen der beiden Linsenkopfschrauben und DC/DC-Wandler abbauen.
4. Wieder zusammenbau in umgekehrter Reihenfolge.
01. 24V ...28,8V +
02. 12V ...14,4V +
03. GND -
04. Linsenkopfschraube mit Kreuzschlitz

7.14.1 Austausch der DC-Lichtmaschine

Achten Sie darauf, dass der Generator nicht unbeabsichtigt
gestartet werden kann. Batteriehauptschalter entfernen.
Teilenummern können aus dem Ersatzteilkatalog entnommen werden.
1. Kapsel öffnen.
01. DC-Lichtmaschine 3G6
12.10.12
04
ACHTUNG!:
Panda 8000-42NE PVMV-N.V02 - Kapitel/Chapter 7: Wartungshinweise
Fig. 7.14-1: DC/DC-Wandler
02
03
Fig. 7.14-1: DC-Lichtmaschine
01
04
01
Seite/Page 135
