Störungen am Generator
8.8.6 Messung des induktiven Widerstandes
Leider erlaubt die Überprüfung des ohmschen Widerstandes einer Wicklung noch keine zuverlässige Aussage über
den Zustand der Wicklung. Wenn jedoch bei den ohmschen Widerstandswerten Ungleichheiten zwischen den Wick-
lungsteilen auftreten, ist das ein sicheres Zeichen dafür, dass die Wicklung defekt ist. Man kann aber nicht den
Gegenschluss daraus ziehen, dazu müsste dann noch der induktive Widerstand der Wicklung gemessen werden.
Hierzu ist ein Spezialmessgerät erforderlich, mit dem die Induktivität einer Wicklung gemessen werden kann.
Die Induktivität wird in der gleichen Weise gemessen wie auch der ohmsche Widerstand, d. h., es werden die Wick-
lungsteile verglichen. Der Wert wird in mH (Milli Henry) angegeben.
Die Richtwerte für den induktiven Widerstand entnehmen Sie Tabelle 9.1.1, "Wicklungstyp HP1," auf Seite 207.
Beachte: Diese Werte hängen stark von der Messme-
thode ab (Art des Messgerätes).
8.9 Generator liefert keine Spannung
STOPt
Dieses darf nur von ausgebideten Fachleuten vorgenommen
werden
8.9.1 Wicklungsarten

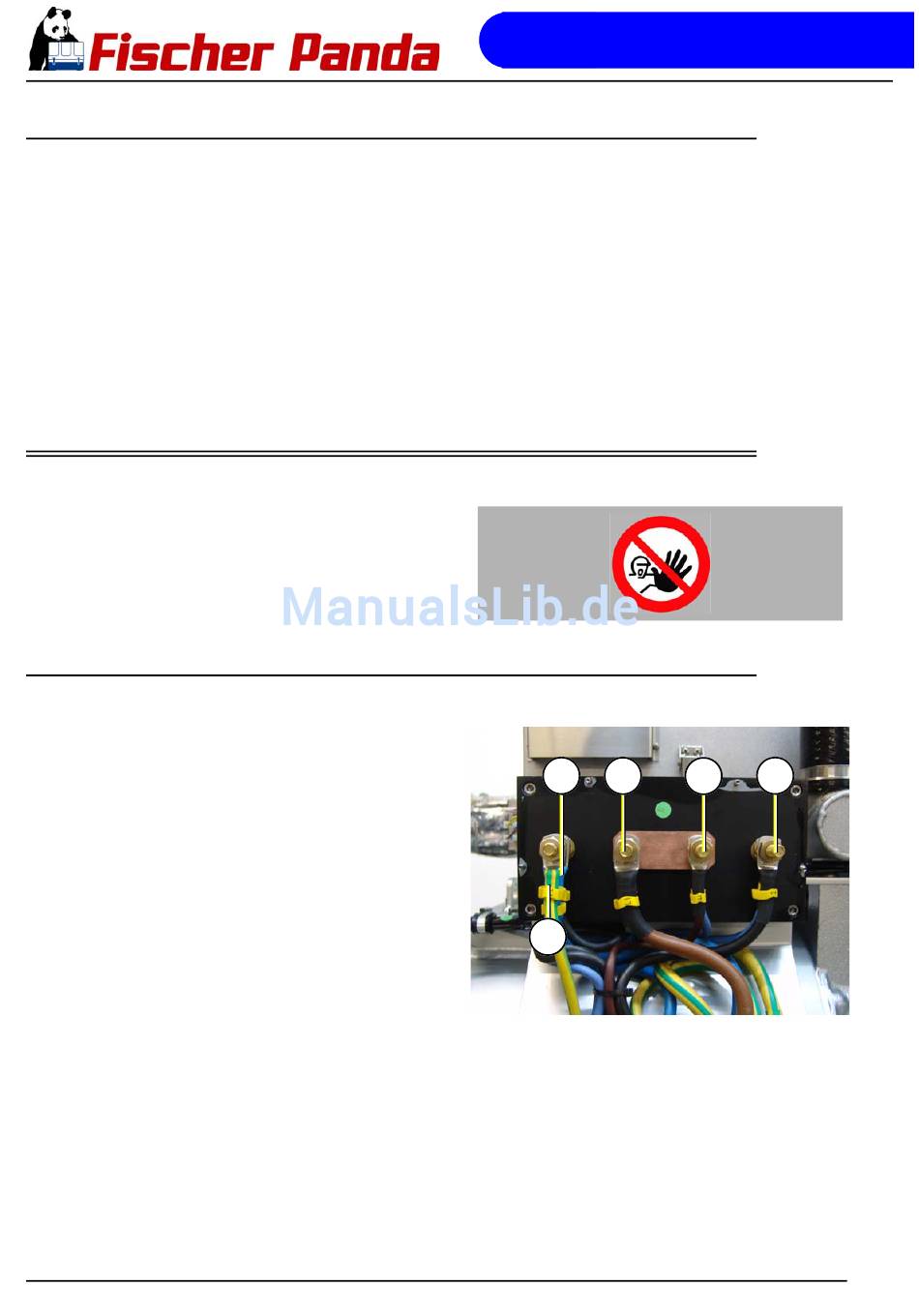

Fig. 8.9.1-1: Generator Klemmkasten 230 V/50 Hz
Generator Klemmkasten 230 V/50 Hz
In diesem Kasten sind die elektrischen Anschlusspunkte des AC-Generators
verklemmt. Hier befindet sich auch die Brücke für die Nullung des Genera-
N
L1
L1
Z
tors. Der Deckel darf nur abgenommen werden, wenn sichergestellt ist, dass
der Generator nicht versehentlich gestartet werden kann.
Beispielbild
PE
Seite/Page 198
Panda 8000-42NE PVMV-N.V02 - Kapitel/Chapter 8: Störungen am Generator
12.10.12
