Montageanweisungen

..........................................................................................................................................................
SCHRITT 1
ERFORDERLICH
Seitliche Schiene links / rechts [2]
Hintere Strebe [4]
Gummizug-Hakenbefestigung [5]
Transportrad-Baugruppe [6]
4 x Schraube, M6x15mm [12]
WARNING
Hintere Strebe zur Korrektur
der Ausrichtung vor Montage
an den seitlichen Schienen
drehen.
HINWEIS
Transporträder müssen wie
nachstehend abgebildet an der
Außenseite der Sitzschienen
montiert werden.
Ziehen Sie die
Transportradachse nicht zu
fest, da das Transportrad
andernfalls blockieren könnte
Transportrad-Baugruppe
M8-Unterlegscheibe
M8-Unterlegscheibe
M8-Stoppmutter

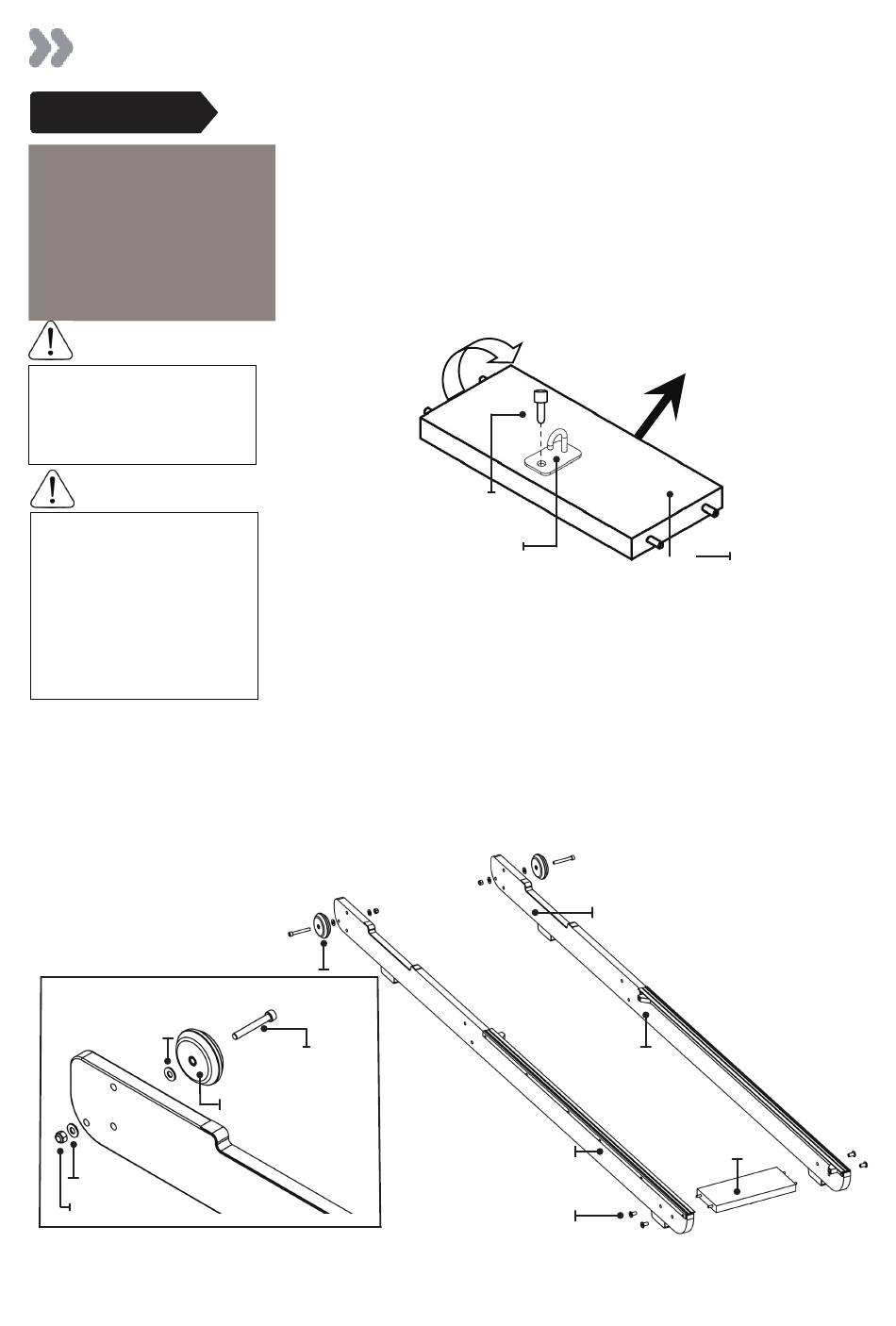

Hintere Strebe und Transportrad-Baugruppe an der
Sitzschiene installieren
A) Beginnen Sie mit der hinteren Strebe, an der Unterseite finden
Sie eine vorinstallierte Schraube. Nehmen Sie die Gummizug-
Hakenbefestigung aus dem Montageset und installieren Sie sie
wie abgebildet an der hinteren Strebe. Hinweis: Die Ausrichtung
von Strebe und Haken muss stimmen, damit das Ende des
Gummizugs wie durch den Pfeil in der Abbildung dargestellt (er
zeigt auf die Vorderseite des Rudergerätes) gehalten wird.
Vorinstallierte Schraube
Gummizug-Hakenbefestigung
B) Verbinden Sie dann die seitliche Schiene links und die seitliche
Schiene rechts [2] mit 4 x M6x15mm-Schraube [12] und der
hinteren Strebe [4]. NICHT FESTZIEHEN.
Tipp: Anschlagpuffer zeigt bei der richtigen Montage zur
.
Innenseite der Schiene.
C) Sobald die hintere Strebe und die seitlichen Schienen montiert
sind, montieren Sie die Transportrad-Baugruppe [6] an den
seitlichen Schienen links/rechts [2].
Hinweis: Eine Unterscheibe an der Außenseite und eine
Unterlegscheibe an der Innenseite der seitlichen Schiene.
M8x60mm-Schraube
Transportrolle
Anschlagpuffer
Seitliche Schiene links
M6x15mm-Schrauben
23
Zur Vorderseite des
Rudergerätes
Hintere Strebe
(Unterseite)
Seitliche Schiene rechts
Hintere Strebe
