Návod na montáž
..........................................................................................................................................................
KROK 2
POŽADOVANÉ
Ľavá/pravá bočná lišta [2] Rovera
sedadlo [3]
Ľavé/pravé bočné koľajnice
KROK 3
POTREBNÉ
Hlavný rám [1]
Zostava bočných koľajníc [2] 16x
podložky M8 [9]
8x štandardné matice M8 [10] 8x
matice M8 [11]
8x skrutky M8x45 mm [13]
POZOR
Nyloc Nuts musia byť mimo
štandardných matíc a podložiek, aby
sa zostava správne upevnila.
POZNÁMKA
Kolesá a koľajnice čistite každý týždeň
mäkkou suchou handričkou, aby ste
znížili mieru opotrebovania kolies a
koľajníc.

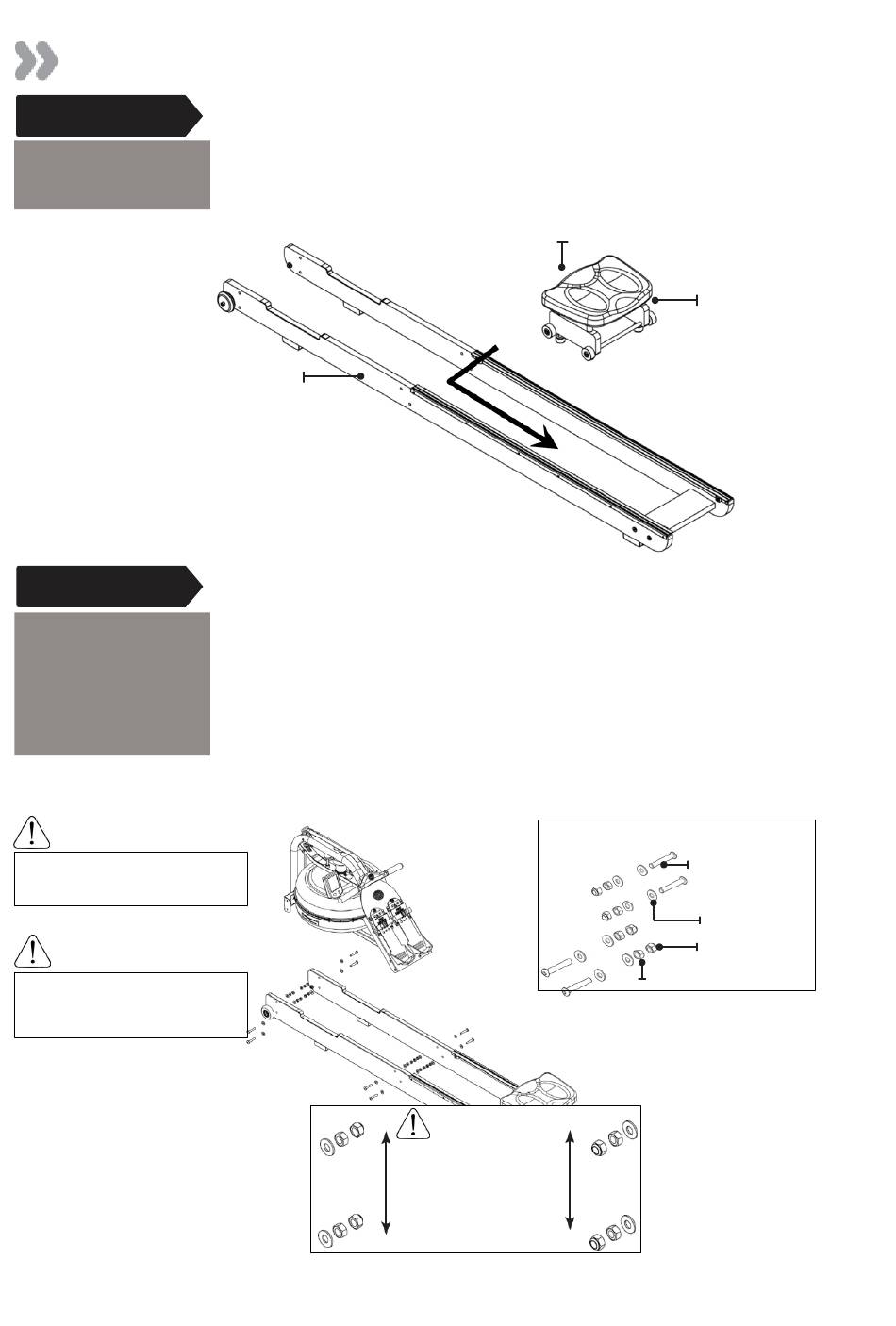

Sedadlo veslára a horná zostava hlavného rámu
Ak chcete nainštalovať sedadlo rovera, mierne predĺžte ľavú/pravú bočnú lištu [2] a spustite
sedadlo rovera [3] do koľajnice.
Poznámka: Rozpätie sedadla musí smerovať dozadu.
Sedadlo rovera a horná zostava hlavného rámu
Potom namontujte hlavný rám[1] na zostavu bočných koľajníc[2] podľa obrázka. Budete
potrebovať 8x skrutky M8x45 mm[13], 16x podložky M8[9], 8x štandardné matice M8[10] a
8x matice M8 Nyloc[11].
Najprv upevnite predný spodný držiak a potom pätku, ale NEUPEVNITE ju. Skrutky spodného
držiaka môžu byť ťažko prístupné. Tieto skrutky môžete úplne dotiahnuť, keď je cvičný bicykel
vo vzpriamenej polohe, takže v tomto okamihu len zarovnajte a voľne naskrutkujte spodné
skrutky/matice.
Nyloc
matice
Sedadlo rovera
Detailný záber na zostavu skrutiek
Nyloc matice musia byť
mimo štandardných matíc a
podložiek, aby sa zostava
správne u p e v n i l a .
26
Odstup sedadla
Skrutka M8x45 mm
Podložka M8
Matica M8 Nyloc
Štandardná matica M8
Nyloc
matice
