Návod k montáži
..........................................................................................................................................................

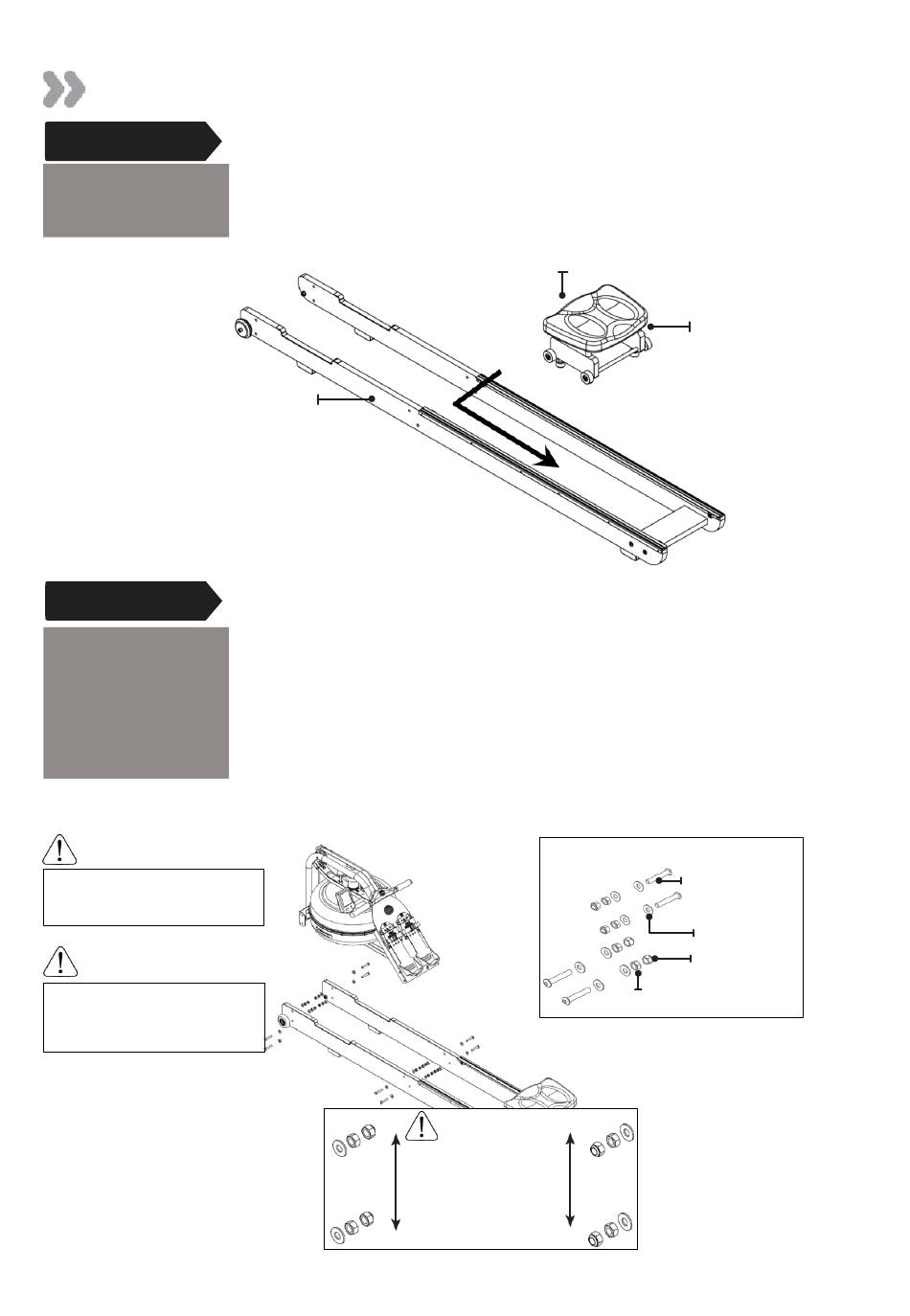

KROK 2
POŽADOVANÉ
Levá/pravá boční lišta [2]
Sedadlo ropera [3]
Levá/pravá boční lišta
KROK 3
POŽADOVANÉ
Hlavní rám [1]
Sestava bočních lišt [2] 16x
podložky M8 [9]
8x standardní matice M8 [10]
8x matice M8 [11]
8x šrouby M8x45mm [13]
POZOR
Nyloc Nuts musí být mimo
standardní matice a podložky, aby
byla montáž řádně zajištěna.
POZNÁMKA
Týdenní čištění kol a kolejnic
měkkým suchým hadříkem, aby se
snížila rychlost opotřebení kol i
pásů.
Montáž sedadla veslaře a horního hlavního rámu
Pro instalaci sedadla roveru mírně roztáhněte levé/pravé boční lišty[2] a spusťte
sedadlo roveru[3] do dráhy.
Poznámka: Odstup sedadla musí směřovat dozadu.
Montáž sedadla veslaře a horního hlavního rámu
Poté nainstalujte hlavní rám[1] na sestavu bočních kolejnic[2] podle obrázku. Budete
potřebovat 8x šrouby M8x45 mm[13], 16x podložky M8[9], 8x standardní matice
M8[10] a 8x matice M8 Nyloc[11].
Nejprve upevněte přední spodní konzolu a poté desku nohou, ale NEUTESŇUJTE.
Může se stát, že šrouby spodní konzoly budou obtížně přístupné. Tyto šrouby můžete
zcela dotáhnout, jakmile bude rotoped stát ve svislé poloze, takže v tuto chvíli pouze
vyrovnejte a volně zašroubujte spodní šrouby/ matice.
Matice
Nyloc
Sedadlo veslaře
Sestava šroubů zblízka
Nyloc Nuts musí být mimo
standardní matice a
podložky, aby byla
sestava správně
zajištěna.
10
Odstup sedadla
Šroub M8x45 mm
Podložka M8
Matice M8 Nyloc
Standardní matice M8
Matice
Nyloc
