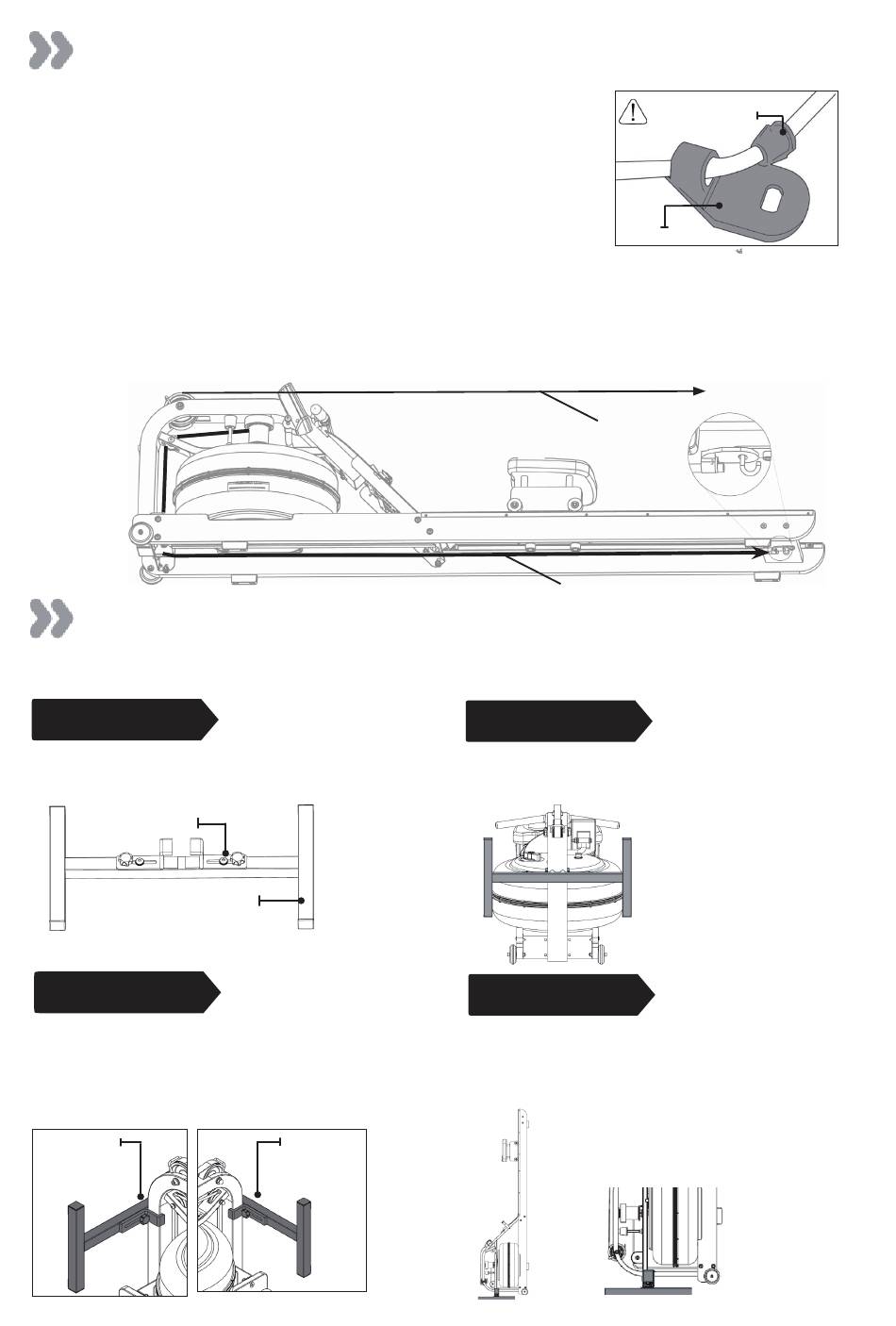

De aandrijfriem van de roeimachine losmaken
..........................................................................................................................................................
1. Om de riem los te maken, trekt u gewoon verder dan het
normale bereik van de roeislag tot de riem loskomt van de
bandriempoelie.
Tip: U hoort het klittenband losgaan net voordat de riem los
gaat.
2. Haak de elastieken schokkabel los van de achterste beugel. Druk vervolgens de binnenste
klem uit de elastisch koord-haak. Trek het elastische koord door de binnenste klem totdat het
vrij is. Hierdoor kan de elastieken schokkabel volledig uit het hoofdframe worden geschroefd
en tot aan de riem-katrol worden aangebracht, waar deze weer wordt bevestigd zodra de
roeimachine-riem zich in de juiste positie bevindt.
Installatie van optionele bevestiging
..........................................................................................................................................................
Een bevestigingskit voor rechtop opbergen kan afzonderlijk worden aangeschaft.
STAP 1
Breng de Z-beugel aan op de opslagbasis.
Opmerking: Draai de knop en de bout niet vast.
Z Beugel
Storage Breugel
STAP 3
Draai de knop van de Z-beugel vast om deze
aan de roeimachine te bevestigen.
Opmerking: Zorg ervoor dat de Z-beugel zich
onder de middelste dwarsbalk bevindt
Z Beugel
Z Beugel
47
Elastische koord-haak
1.
2.
STAP 2
Breng de beugel aan op de roeimachine, zoals
weergegeven.
STAP 4
Zet de roeimachine verticaal op zijn plaats met
het hoofdframe op de vloer. Gebruik de 8 mm
inbussleutel om de bouten aan te halen.
Binnenste klem
