Návod na montáž
..........................................................................................................................................................
KROK 1
POŽADOVANÉ
Ľavá/pravá bočná tyč [2]
Zadná výstuha [4] Upevnenie
háku [5] Zostava pojazdového
kolesa [6] 4x skrutky M6x15 mm
[12].
UPOZORNENIE
Pred montážou na bočné
koľajnice otočte zadnú výstuhu do
správnej orientácie.
POZNÁMKA
Transportné kolieska musia byť
namontované na vonkajšej strane
bočných koľajníc, ako je
znázornené nižšie. Osy
transportných kolies príliš
neutiahnite, pretože to môže
zabrániť otáčaniu transportných
kolies.
Zostava prepravného kolesa Podložka
M8
Podložka M8
Zaisťovacia matica
M8

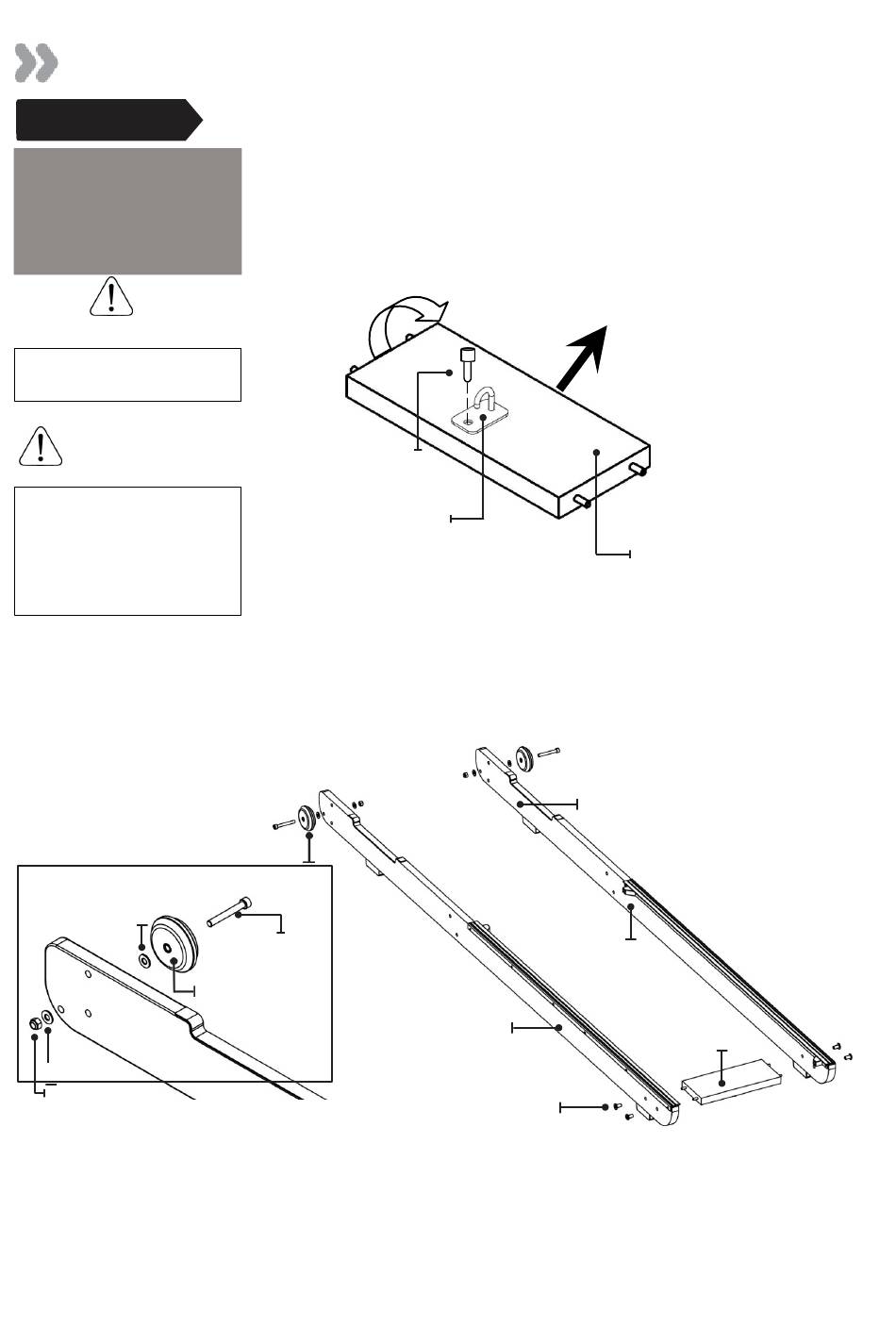

Inštalácia zadnej výstuhy a zostavy prepravného kolesa na boku
koľajničky
A)
Začnite zadnou vzperou a na jej spodnej časti nájdete predinštalovanú skrutku.
Vezmite držiak Bungee Hook zo súpravy hardvéru a nainštalujte ho na zadnú
výstuhu podľa obrázka. Všimnite si, že orientácia vzpery a háku musí byť
správna, aby držali koniec Bungee Shock Cord, ako ukazuje šípka na obrázku
smerujúca k prednej časti rovera.
Predmontovaná skrutka
Pripevnenie háčika Bungee Hook
B)
Potom spojte bočnú lištu na ľavej strane a bočnú lištu na pravej strane [2] pomocou 4x
Skrutky M6x15 mm[12] a zadná výstuha[4]. NEDOŤAHUJTE.
Tip: Pre správnu montážnu orientáciu nasmerujte zarážky dovnútra koľajnice.
C)
Po montáži zadnej výstuhy a bočných koľajníc namontujte zostavu prepravného
kolesa[6] na ľavú/pravú bočnú koľajnicu[2]. Poznámka: Jedna podložka je na
vonkajšej a jedna na vnútornej strane bočnej koľajnice.
Skrutka M8 x 60 mm
Prepravné
koleso
Pravá bočná lišta
Nárazník
Ľavá strana
Koľajnica
Skrutky M6x15 mm
25
Smerom k prednej časti cvičného
bicykla
Zadná výstuha (spodná strana)
Zadná
výstuha
