Instructions de montage
..........................................................................................................................................................
ÉTAPE 2
OBLIGATOIRE
Rail latéral gauche/droit [2]
Siège du rameur [3]
Rails latéraux gauche/droit
ÉTAPE 3
OBLIGATOIRE
Châssis principal [1]
Ensemble de rails latéraux [2]
16 rondelles M8 [9]
8 écrous standard M8 [10]
8 écrous nyloc M8 [11]
8 boulons M8 x 45 mm [13]
PRUDENCE
Les écrous nyloc doivent être à
l'extérieur de l'écrou standard
et de la rondelle pour fixer
correctement l'ensemble.
Remarque
Nettoyez les roues et les
rails chaque semaine avec un
chiffon doux et sec afin de
réduire la vitesse d'usure des
roues et des rails.

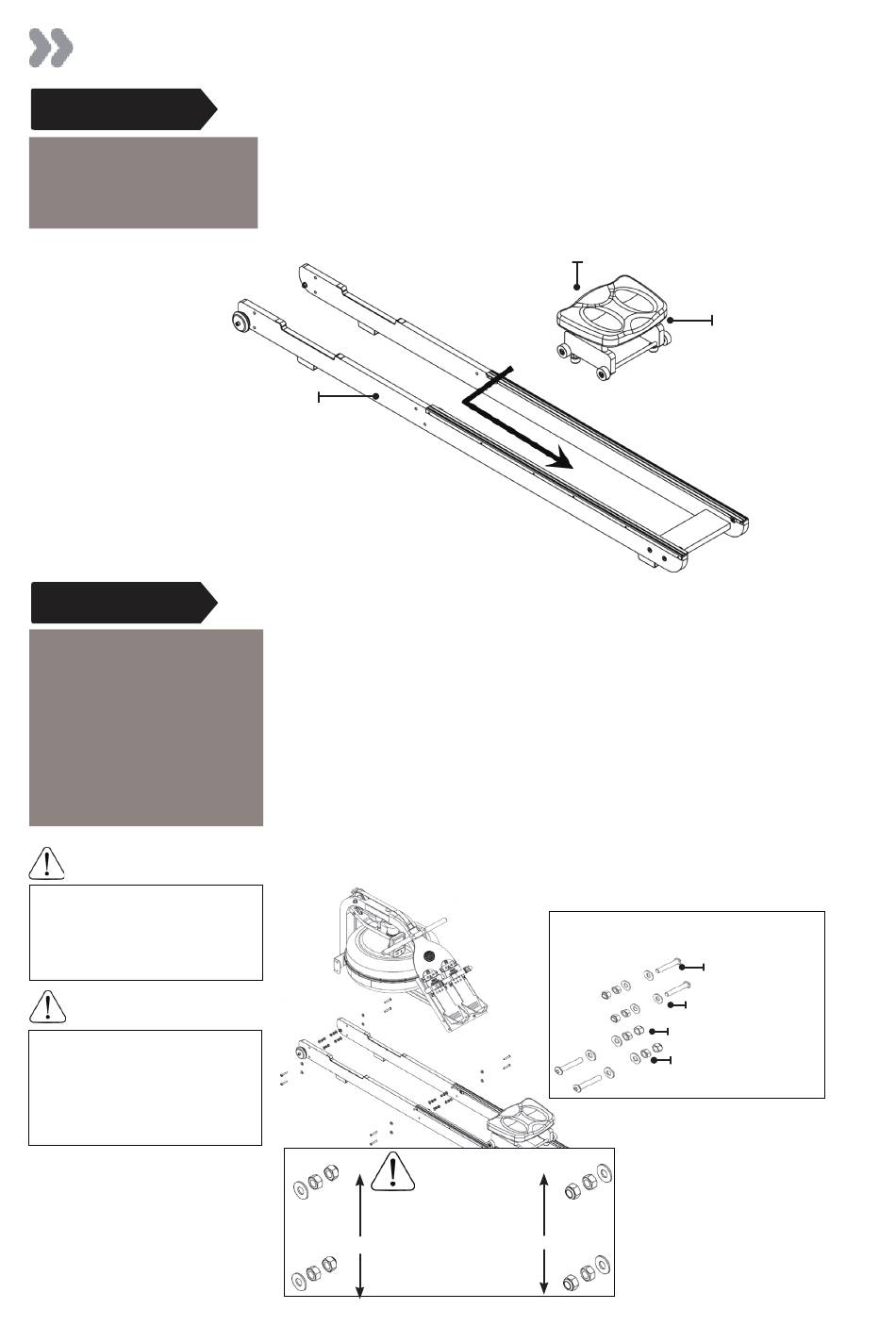

Montage du siège de rameur et du châssis principal supérieur
Pour installer le siège du rameur, écartez légèrement les rails latéraux
gauche/droit [2] et déposez le siège du rameur [3] dans le rail.
Remarque: L'indentation du siège doit être orientée vers l'arrière.
Montage du siège de rameur et du châssis principal supérieur
Ensuite, installez le Châssis principal [1] sur l'ensemble des rails
latéraux [2] comme indiqué. Vous aurez besoin de 8 boulons M8 x 45
mm [13], 16 rondelles M8 [9], 8 écrous M8 standard [10] et 8x écrous
M8 Nyloc [11].
Fixez d'abord le support inférieur avant, puis le marchepied, mais
NE SERREZ PAS. Vous constaterez peut-être que les boulons du
support inférieur peuvent être difficiles d'accès. Vous pouvez serrer
complètement ces boulons une fois que le rameur est debout en
position verticale, donc pour le moment, alignez simplement et vissez
légèrement les boulons/écrous inférieurs.
Les écrous nyloc doivent
être à l'extérieur de l'écrou
standard et de la rondelle
Écrous nyloc
pour fixer correctement
l'ensemble.
Siège du rameur
Gros plan de l'assemblage
des boulons
Écrous nyloc
56 56
Indentation du
siège
Boulon M8 x 45 mm
Rondelle M8
Écrou nyloc M8
Écrou standard M8
