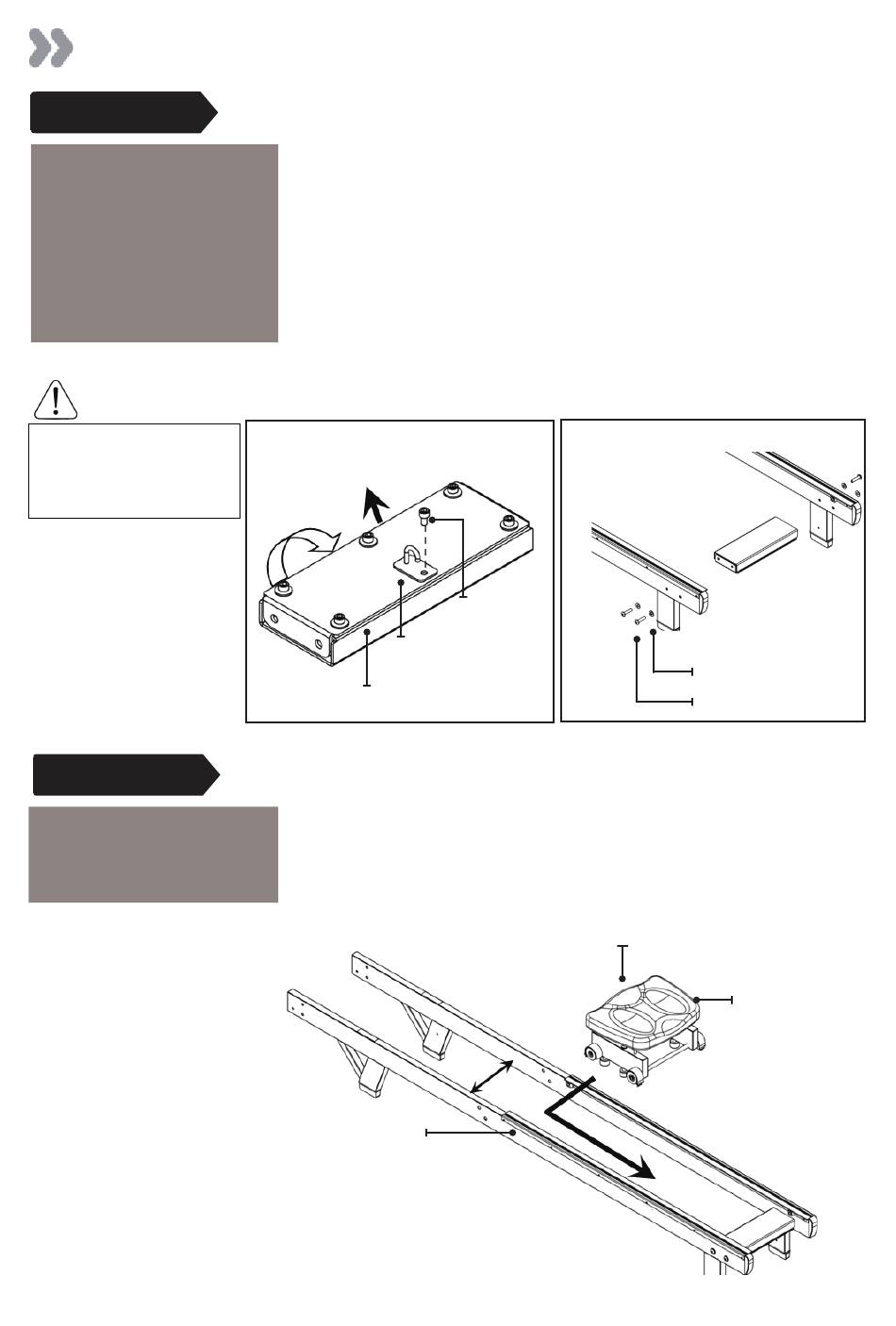

Montageanweisungen

..........................................................................................................................................................
SCHRITT 1
ERFORDERLICH
Seitliche Schiene links /
rechts [2]
Hintere Strebe [3]
Gummizug-Hakenbefestigung [5]
4 x M8-Unterlegscheibe [11]
4 x M8x35mm-Schraube [15]
WARNUNG
Hintere Strebe zur Korrektur
der Ausrichtung vor Montage
an den seitlichen Schienen
drehen
SCHRITT 2
ERFORDERLICH
Seitliche Schiene links/rechts [2]
Rudersitz [4]
Montage der Stützhalterung für das hochgesetzte Bein
A) Beginnen Sie mit der hinteren Strebe, an der Unterseite finden Sie eine
vorinstallierte Schraube. Nehmen Sie die Gummizug-Hakenbefestigung[5]
aus dem Montageset und installieren Sie sie wie abgebildet an der hinteren
Strebe. Hinweis: Die Ausrichtung von Strebe und Haken muss stimmen, damit
das Ende des Gummizugs wie durch den Pfeil in der Abbildung dargestellt (er
zeigt auf die Vorderseite des Rudergerätes) gehalten wird.
B) Verbinden Sie die seitliche Schiene links und die seitliche Schiene rechts [2]
mit 4 x M8x35mm-Schrauben [14], 4 x M8-Unterlegscheiben [10]. NICHT ZU
FEST ANZIEHEN.
Tipp: Anschlagpuffer zeigt bei der richtigen Montage zur Innenseite der Schiene.
A) Zur Vorderseite des Rudergerätes
Gummizug-
Hakenbefestigung
Hintere Strebe (Unterseite)
Rudersitz und oberen Hauptrahmen montieren
Installieren Sie den Sitz, indem Sie die seitlichen Schienen links/
rechts [2] leicht ausbreiten und den Sitz [4] in die Schiene absenken.
Hinweis: Die Sitzvertiefung muss nach hinten zeigen.
Seitliche Schienen
links/rechts
B)
Vorinstallierte
Schraube
Rudersitz
24
M8-Unterlegscheibe
M8x35mm-Schrauben
Sitzvertiefung
