Montage-instructies

..........................................................................................................................................................
STAP 1
VEREIST
Zijrail links/rechts [2]
steun achter [4]
Bevestiging van haak van
elastisch koord [5]
Transportwieleenheid [6]
4x M6x15 mm bouten [12]
WAARSCHUWING
Draai de achterste steun in de
juiste richting voordat u hem
op de zijrails monteert
WAARSCHUWING
Let op dat transportwielen aan
de buitenkant van de zijrails
moeten worden gemonteerd,
zoals hieronder wordt
weergegeven.
Draai de transportwielas niet
te strak aan, omdat dit de
rotatie van het transportwiel
kan belemmeren.
Montage transportwiel
M8 sluitring
M8 sluitring
M8 Nylock-moer

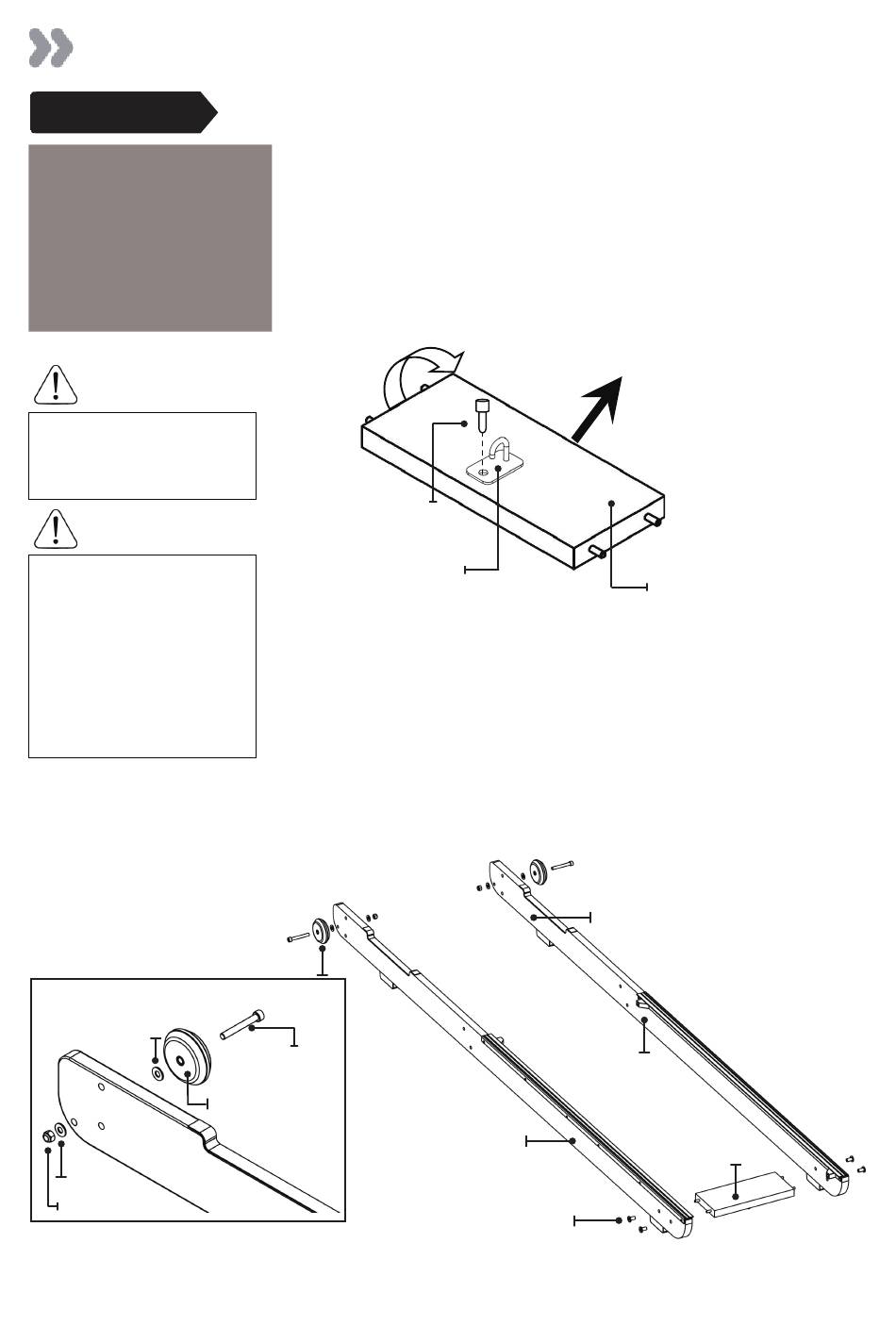

De achterste steun en het transportwiel op de rails aan de zijkant
monteren
A) Begin met de achterste steun. Aan de onderkant vindt u een
voorgemonteerde bout. Neem de bevestiging van de haak van
het elastische koord uit de bevestigingskit en monteer haar
deze op de achterste steun, zoals weergegeven. Let erop datde
richting van de beugel en de haak juist is om het uiteinde van de
elastieken schokkabel vast te houden, zoals aangegeven door
de pijl in de afbeelding, die naar de voorkant van de roeimachine
wijst.
Voorgemonteerde
Bevestiging voor de haak
van het elastische koord
B) Sluit vervolgens de linker- en rechter zijrail [2] aan met behulp
van 4x M6x15 mm-bouten [12] en deachterste beugel [4]. DRAAI
ZE NIET VAST.
Tip: De aanslagrubbers zijn naar de binnenkant van de rail gericht
voor de juiste montagerichting.
C) Zodra de achterste beugel en de zijrails zijn gemonteerd, monteert
u het transportwiel [6] op de linker/rechter rails[2].
Opmerking: Eén sluitring aan de buitenkant en één sluitring aan
de binnenkant van de zijrail.
BoutM8 x 60mm
Transportwiel
Zijrail rechts
Aanslag
Zijrail links
Bouten M6x15mm
39
Naar de voorkant van de
roeimachine
Achterste steun (onderkant)
Steun achter
