Montageanweisungen

..........................................................................................................................................................
SCHRITT 1
ERFORDERLICH
Seitliche Schiene links / rechts[2]
Vorderbein-Baugruppe [5]
Hinterbein-Baugruppe [6]
8x M8 Nyloc Nut[12]
16x M8-Unterlegscheibe [14]
8x M8x20mm -Schraube [18]
SCHRITT 2
ERFORDERLICH
Hauptrahmen [1]
Seitliche Schiene links / rechts [2]
Hinweis
Zwei Personen
erforderlich.

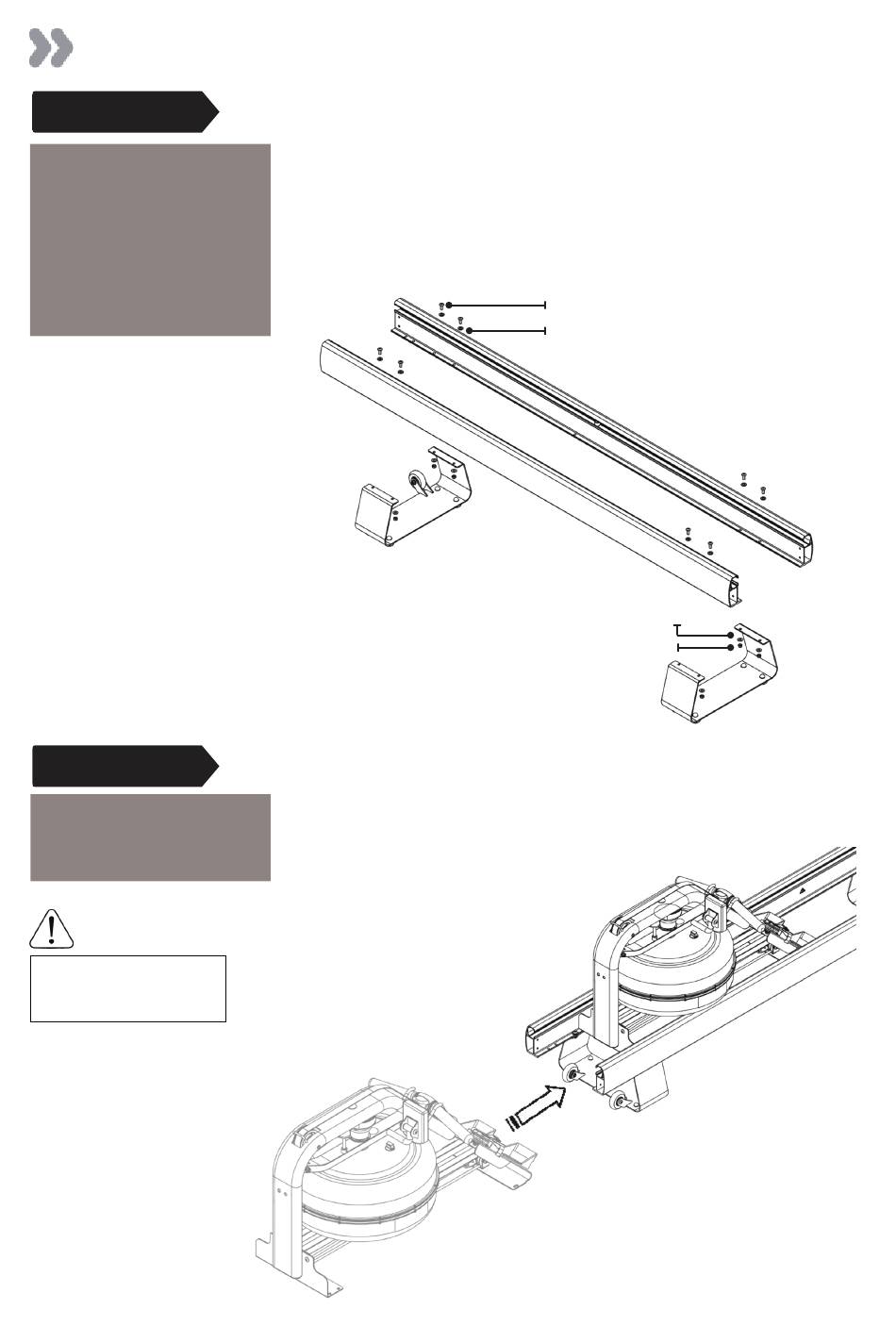

Beine an Seitenschienen montieren

Montieren Sie die Vorderbein-Baugruppe [5] (Vorderbein mit
angebrachtem Transportrad) und die Hinterbein-Baugruppe [6] wie
abgebildet an der Seitenschiene [2]. Sie benötigen 8 x Schrauben (M8
x 20 mm) [18], 16 x M8-Unterlegscheiben [14] und 8 x M8-Nyloc-
Muttern [12].

Hauptrahmen an Seitenschienen montieren

Montieren Sie den Hauptrahmen [1] wie abgebildet an
den Seitenschienen [2].
Hinweis: Befestigen Sie den Hauptrahmen erst in Schritt 4,
siehe unten.
M8x20mm -Schraube
M8-Unterlegscheibe
M8-Unterlegscheibe
M8 Nyloc Nut
