Instructions de montage
..........................................................................................................................................................
ÉTAPE 1
OBLIGATOIRE
Rail latéral gauche/droit [2]
Renfort arrière [4]
Montage de crochet élastique [5]
Ensemble de roue de transport [6]
4 boulons M6 x 15 mm [12]
AVERTISSEMENT
Faire pivoter le renfort arrière
pour corriger l'orientation avant
l'assemblage sur les rails latéraux .
AVERTISSEMENT
Remarque: les roues de transport
doivent être montées à l'extérieur
des rails latéraux comme indiqué
ci-dessous.
Ne serrez pas trop l'axe de la roue
de transport car cela pourrait
empêcher la rotation de la roue de
transport.
Ensemble de roue de transport
Rondelle M8
Rondelle M8
Écrou Nylock M8

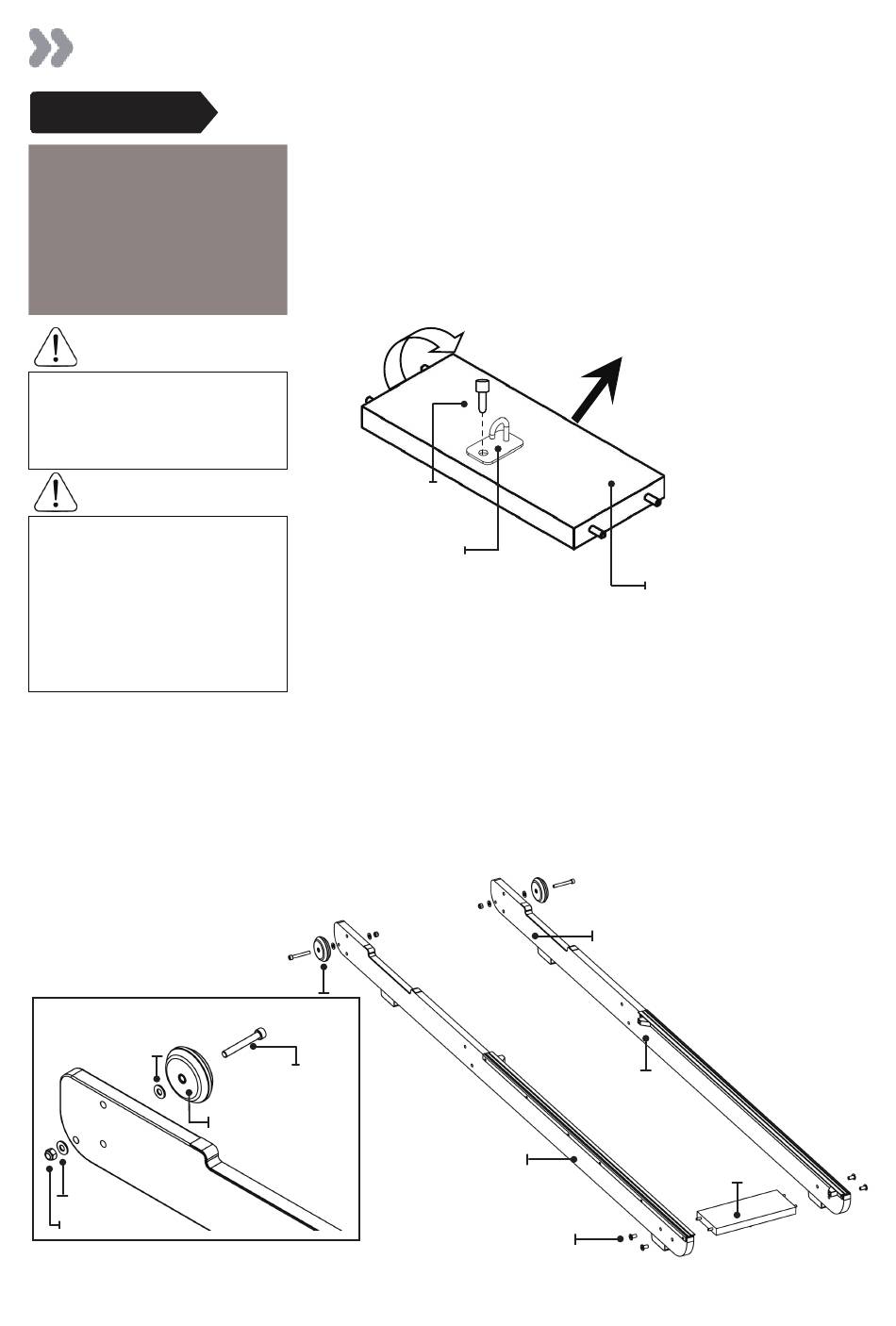

Installation du renfort arrière et de la roue de transport sur les
rails latéraux
A) Commencez avec le renfort arrière et sur la face inférieure, vous
trouverez un boulon préinstallé. Dans le kit de matériel, prenez
le montage du crochet élastique et installez-le sur le renfort
arrière comme indiqué.Notez que l'orientation du renfort et du
crochet doit être correcte pour maintenir l'extrémité du cordon
de choc élastique comme illustré par la flèche sur l'illustration,
qui pointe vers l'avant du rameur.
Support de crochet
Elastique avec boulon
préinstallé
B) Ensuite, raccordez le rail latéral gauche et le rail latéral droit [2]
en utilisant 4 boulons M6 x 15 mm [12] et le boulon arrière [4].
NE SERREZ PAS.
Conseil: Butées orientées vers l'intérieur du rail pour une
orientation correcte du montage.
C) Une fois le renfort arrière et les rails latéraux assemblés, montez
l'ensemble roue de transport [6] sur les rails latéraux gauche/
droit [2].
Remarque: Une rondelle à l'extérieur et une rondelle à l'intérieur
du rail latéral.
Boulon M8 x 60 mm
Roue de transport
Rail latéral gauche
Boulons M6x15
55 55
Vers l'avant du rameur
Renfort arrière (dessous)
Rail latéral droit
Butée
Renfort arrière
