Montageanweisungen
..........................................................................................................................................................
SCHRITT 2
ERFORDERLICH
Seitliche Schiene links/rechts [2]
Rudersitz [3]
SCHRITT 3
ERFORDERLICH
Hauptrahmen [1]
Seitliche Schienenbaugruppe [2]
16 x M8-Unterlegscheibe [9]
8 x M8-Standardmutter [10]
8 x M8 Stoppmutter [11]
8 x M8x45mm-Schraube [13]
CAUTION
Zur Gewährleistung einer
sicheren Montage müssen
sich Stoppmuttern außerhalb
der Standardmutter und
Unterlegscheibe befinden.
HINWEIS
Reinigen Sie Räder und
Schienen wöchentlich mit
einem weichen, trockenen
Tuch; dadurch können Sie
den Verschleiß an Rädern
und Schienen reduzieren

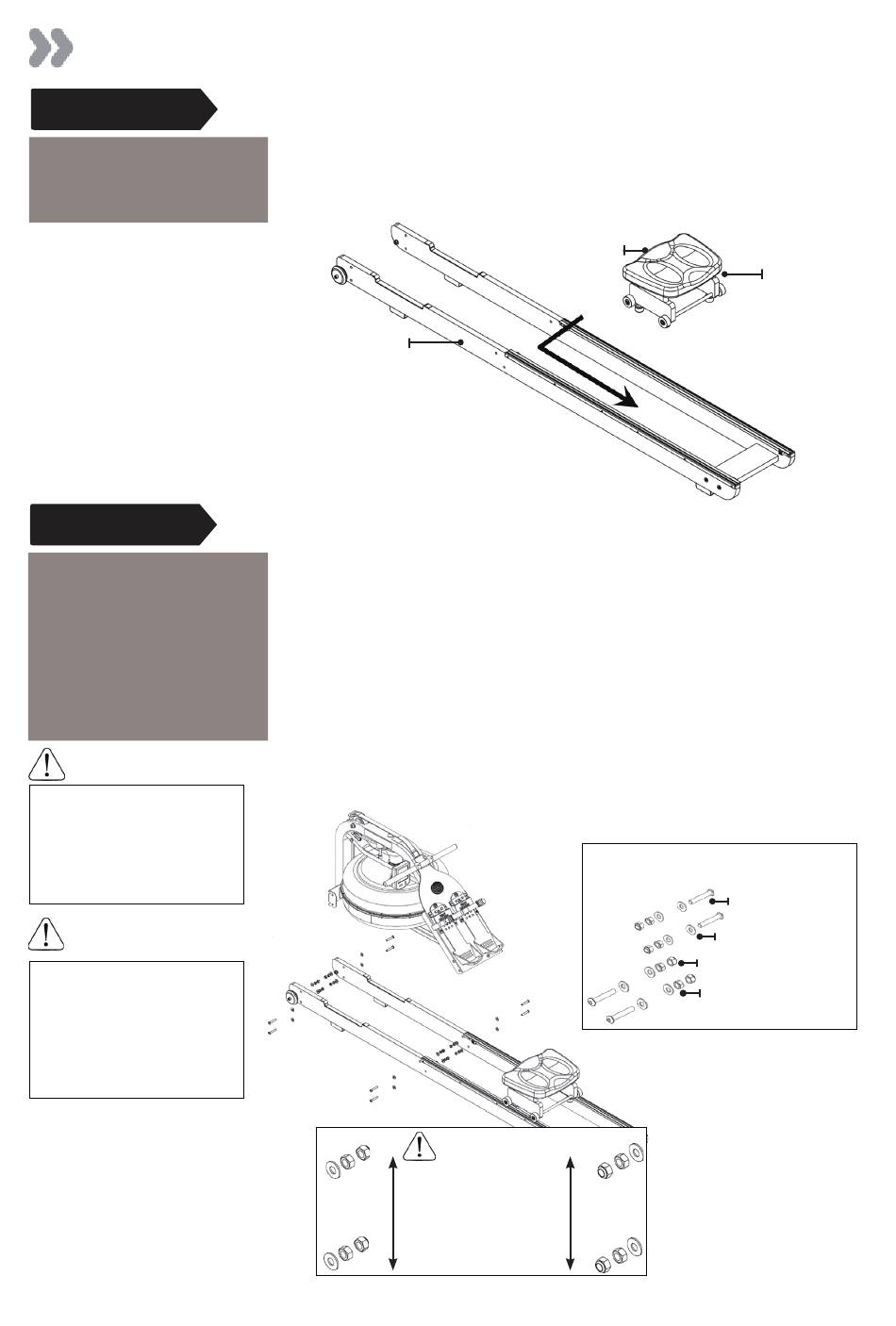

Rudersitz und oberen Hauptrahmen montieren

Installieren Sie den Sitz, indem Sie die seitlichen Schienen links/rechts
[2] leicht ausbreiten und den Sitz [3] in die Schiene absenken.
Hinweis: Die Sitzvertiefung muss nach hinten zeigen.
Seitliche Schienen
links/rechts
Rudersitz und oberen Hauptrahmen montieren
Installieren Sie dann den Hauptrahmen [1] wie abgebildet an der
seitlichen Schienenbaugruppe [2]. Sie benötigen 8 x M8x45mm-
Schraube [13], 16 x M8-Unterlegscheibe [9], 8 x M8-Standardmutter
[10] und 8 x M8-Stoppmutter [11].
Befestigen Sie zunächst die untere vordere Halterung, dann
das Fußbrett, aber NICHT FESTZIEHEN. Möglicherweise sind die
Schrauben der unteren Halterung schwer zugänglich. Sie können
diese Schrauben vollständig festziehen, sobald das Rudergerät
vertikal steht; richten Sie sie also zunächst einfach nur aus und fädeln
Sie die unteren Schrauben/Mutter locker ein.
Stoppmuttern
Rudersitz
Zur Gewährleistung
einer sicheren
Montage müssen sich
Stoppmuttern außerhalb
der Standardmutter und
Unterlegscheibe befinden
24
Detailansicht der
Schraubenmontage
M8x45mm Schrauben
M8 Beilagscheibe
M8 Sicherungsmutter
M8 Standardmutter
Stoppmuttern
Sitzvertiefung
