Návod k montáži
..........................................................................................................................................................
KROK 1
POŽADOVANÉ
Boční lišta vlevo/vpravo [2]
Zadní výztuha [4]
Uchycení háku [5] Sestava
přepravního kola [6] 4x šrouby
M6x15 mm [12].
UPOZORNĚNÍ
Před montáží na boční lišty
otočte zadní výztuhu do správné
orientace.
POZNÁMKA
Přepravní kola musí být
namontována na vnější straně
bočních kolejnic, jak je
znázorněno níže. Osy
transportních kol příliš
neutahujte, protože by to
mohlo bránit otáčení
transportních kol.
Sestava přepravního kola
Podložka M8
Podložka M8
Pojistná matice M8

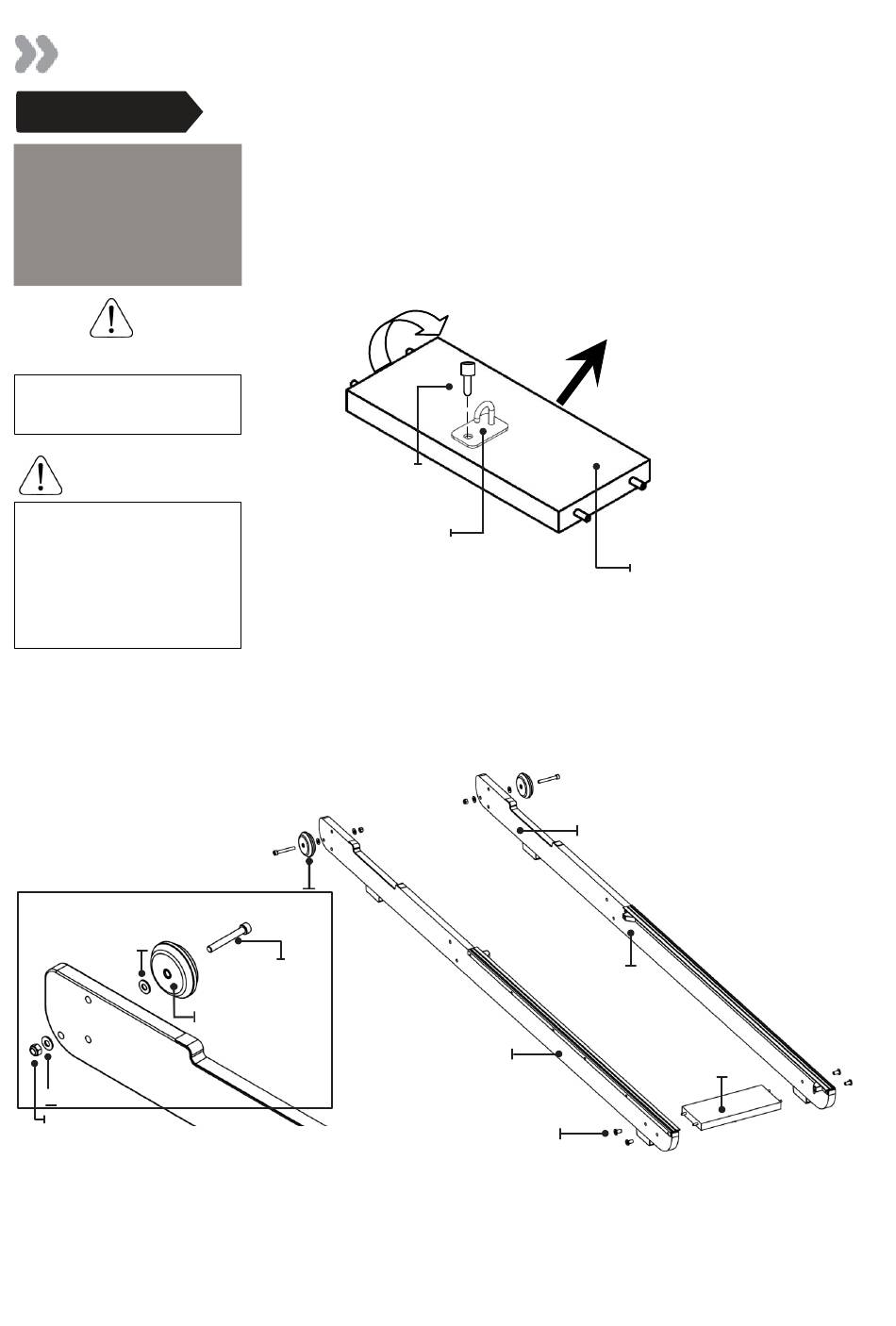

Instalace zadní výztuhy a sestavy přepravního kola na boční
lišty
A)
Začněte zadní výztuhou a na spodní straně najdete předem nainstalovaný
šroub. Ze sady hardwaru vezměte držák Bungee Hook a nainstalujte jej na
zadní výztuhu, jak je znázorněno na obrázku. Všimněte si orientace
výztuhy a háku musí být správné, aby držely konec Bungee Shock Cord,
jak je znázorněno šipkou na obrázku, která směřuje k přední části
Rower.
Předinstalovaný šroub
Upevnění háku Bungee Hook
B)
Dále spojte Boční kolejnici vlevo a Boční kolejnici vpravo[2] pomocí 4x
šroubů M6x15 mm[12] a Zadní výztuhy[4]. NEDOTAHUJTE.
Tip: Pro správnou orientaci montáže směřujte zarážky dovnitř kolejnice.
C)
Po montáži zadní výztuhy a bočních kolejnic namontujte sestavu
přepravních kol[6] na levou/pravou boční kolejnici[2]. Poznámka: Jedna
podložka je na vnější straně a jedna na vnitřní straně boční lišty.
Šroub M8 x 60 mm
Přepravní kolo
Pravá boční lišta
Nárazník
Levá boční
kolejnice
Šrouby M6x15 mm
9
Směrem k přední části rotopedu
Zadní výztuha (spodní strana)
Zadní
výztuha
