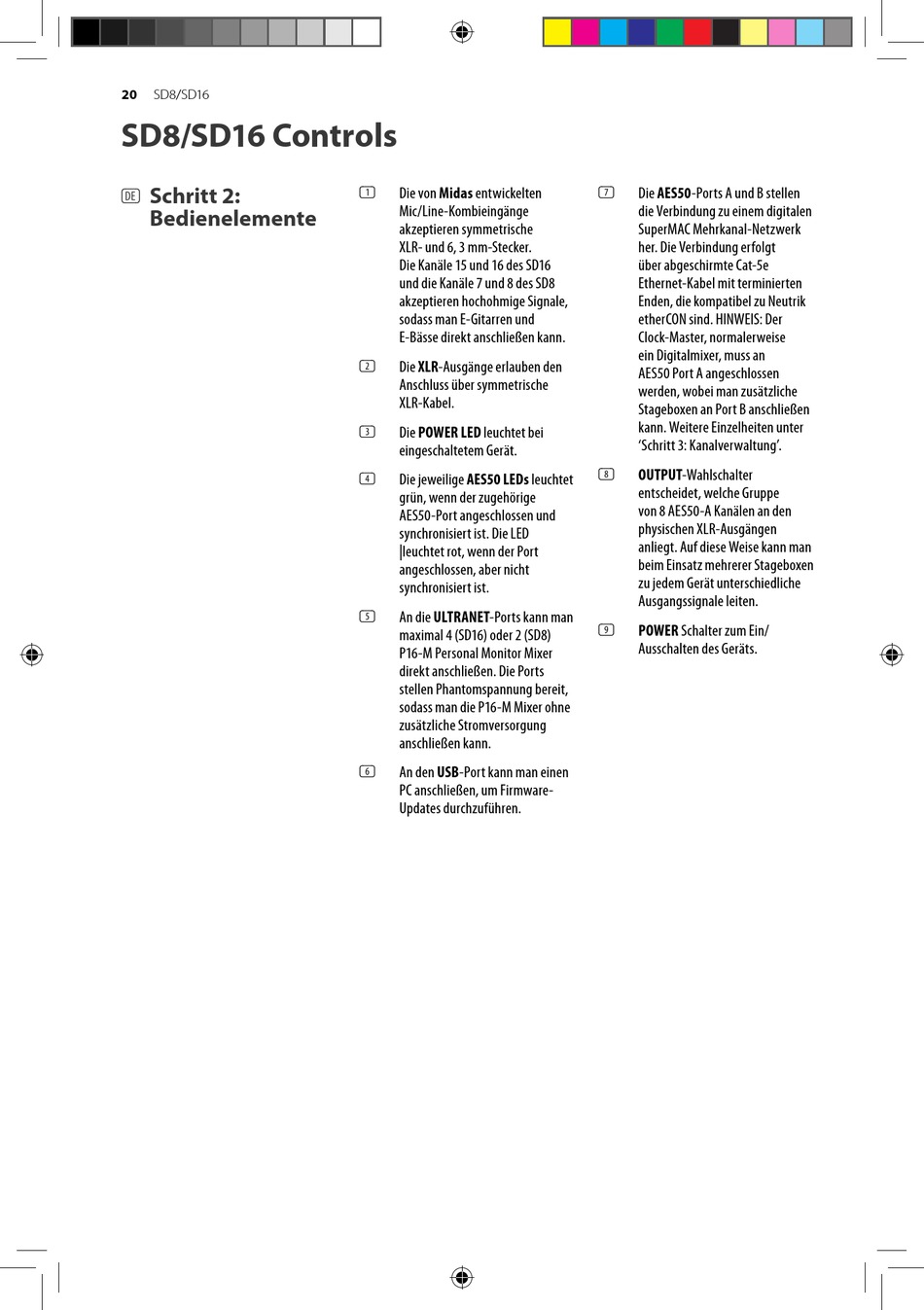

SD8/SD16
SD8/SD16 Controls
Schritt 2:
(DE)

Bedienelemente

Die von Midas entwickelten
(1)
Mic/Line-Kombieingänge
akzeptieren symmetrische
XLR- und 6, 3 mm-Stecker.
Die Kanäle 15 und 16 des SD16
und die Kanäle 7 und 8 des SD8
akzeptieren hochohmige Signale,
sodass man E-Gitarren und
E-Bässe direkt anschließen kann.
Die XLR-Ausgänge erlauben den
(2)
Anschluss über symmetrische
XLR-Kabel.
Die POWER LED leuchtet bei
(3)
eingeschaltetem Gerät.
Die jeweilige AES50 LEDs leuchtet
(4)
grün, wenn der zugehörige
AES50-Port angeschlossen und
synchronisiert ist. Die LED
|leuchtet rot, wenn der Port
angeschlossen, aber nicht
synchronisiert ist.
An die ULTRANET-Ports kann man
(5)
maximal 4 (SD16) oder 2 (SD8)
P16-M Personal Monitor Mixer
direkt anschließen. Die Ports
stellen Phantomspannung bereit,
sodass man die P16-M Mixer ohne
zusätzliche Stromversorgung
anschließen kann.
An den USB-Port kann man einen
(6)
PC anschließen, um Firmware-
Updates durchzuführen.
Die AES50-Ports A und B stellen
(7)
die Verbindung zu einem digitalen
SuperMAC Mehrkanal-Netzwerk
her. Die Verbindung erfolgt
über abgeschirmte Cat-5e
Ethernet-Kabel mit terminierten
Enden, die kompatibel zu Neutrik
etherCON sind. HINWEIS: Der
Clock-Master, normalerweise
ein Digitalmixer, muss an
AES50 Port A angeschlossen
werden, wobei man zusätzliche
Stageboxen an Port B anschließen
kann. Weitere Einzelheiten unter
'Schritt 3: Kanalverwaltung'.
OUTPUT-Wahlschalter
(8)
entscheidet, welche Gruppe
von 8 AES50-A Kanälen an den
physischen XLR-Ausgängen
anliegt. Auf diese Weise kann man
beim Einsatz mehrerer Stageboxen
zu jedem Gerät unterschiedliche
Ausgangssignale leiten.
POWER Schalter zum Ein/
(9)
Ausschalten des Geräts.
