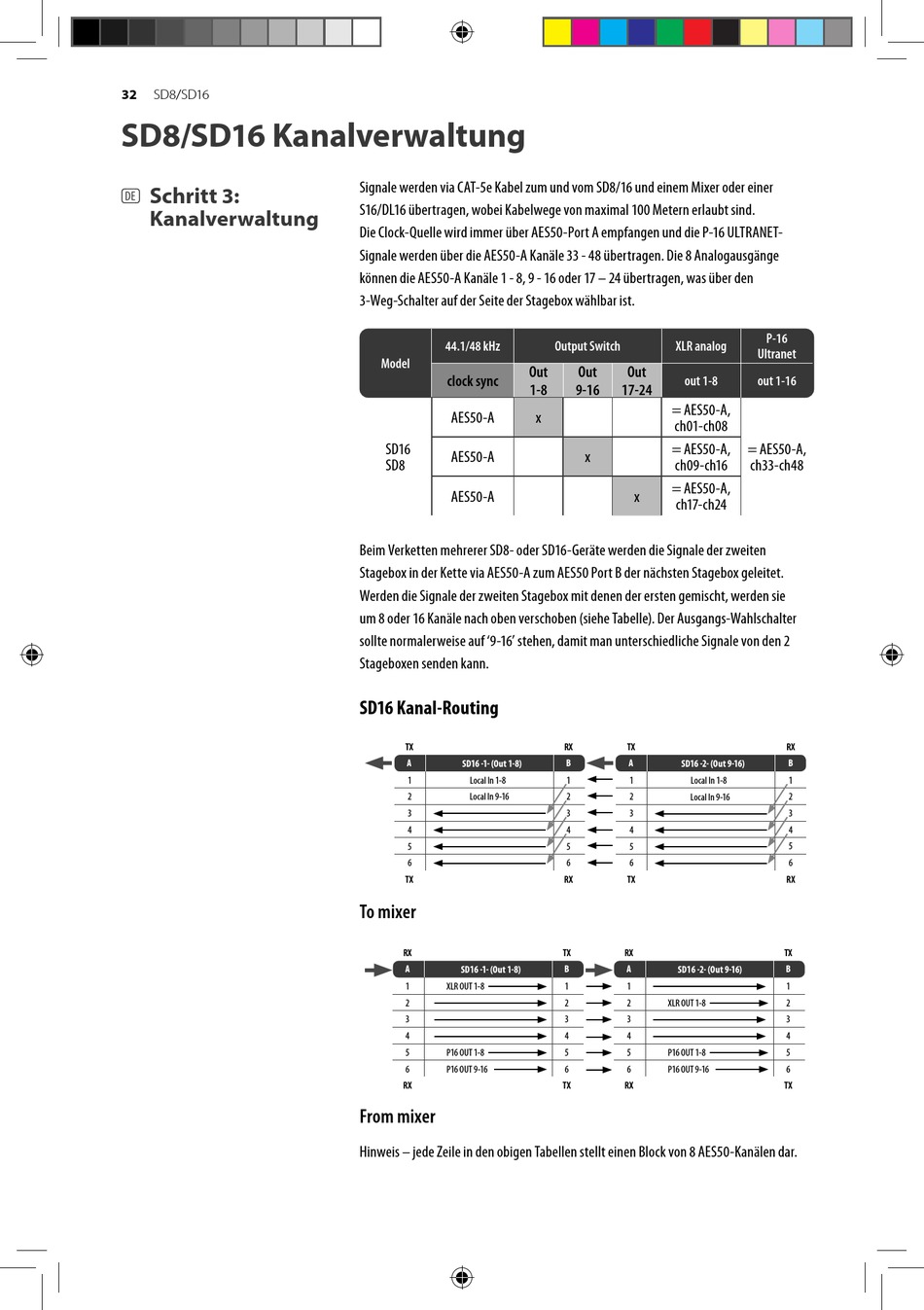

Behringer SD8 Schnellstartanleitung Seite 32

32
SD8/SD16
SD8/SD16 Kanalverwaltung
Schritt 3:
(DE)
Kanalverwaltung
Signale werden via CAT-5e Kabel zum und vom SD8/16 und einem Mixer oder einer
S16/DL16 übertragen, wobei Kabelwege von maximal 100 Metern erlaubt sind.
Die Clock-Quelle wird immer über AES50-Port A empfangen und die P-16 ULTRANET-
Signale werden über die AES50-A Kanäle 33 - 48 übertragen. Die 8 Analogausgänge
können die AES50-A Kanäle 1 - 8, 9 - 16 oder 17 – 24 übertragen, was über den
3-Weg-Schalter auf der Seite der Stagebox wählbar ist.
44.1/48 kHz
Model
Out
clock sync
1-8
AES50-A
SD16
AES50-A
SD8
AES50-A
Beim Verketten mehrerer SD8- oder SD16-Geräte werden die Signale der zweiten
Stagebox in der Kette via AES50-A zum AES50 Port B der nächsten Stagebox geleitet.
Werden die Signale der zweiten Stagebox mit denen der ersten gemischt, werden sie
um 8 oder 16 Kanäle nach oben verschoben (siehe Tabelle). Der Ausgangs-Wahlschalter
sollte normalerweise auf '9-16' stehen, damit man unterschiedliche Signale von den 2
Stageboxen senden kann.
SD16 Kanal-Routing
TX
A SD16 -1- (Out 1-8)
1 Local In 1-8
2 Local In 9-16
3
4
5
6
TX
To mixer
RX
A SD16 -1- (Out 1-8)
1 XLR OUT 1-8
2
3
4
5 P16 OUT 1-8
6 P16 OUT 9-16
RX
From mixer
Hinweis – jede Zeile in den obigen Tabellen stellt einen Block von 8 AES50-Kanälen dar.
Output Switch XLR analog
Out Out
out 1-8
9-16 17-24
= AES50-A,
x
ch01-ch08
= AES50-A,
x
ch09-ch16
= AES50-A,
x
ch17-ch24
RX TX
B A SD16 -2- (Out 9-16)
1 1 Local In 1-8
2 2 Local In 9-16
3 3
4 4
5 5
6 6
RX TX
TX RX
B A SD16 -2- (Out 9-16)
1 1
2 2 XLR OUT 1-8
3 3
4 4
5 5 P16 OUT 1-8
6 6 P16 OUT 9-16
TX RX
P-16
Ultranet
out 1-16
= AES50-A,
ch33-ch48
RX
B
1
2
3
4
5
6
RX
TX
B
1
2
3
4
5
6
TX
