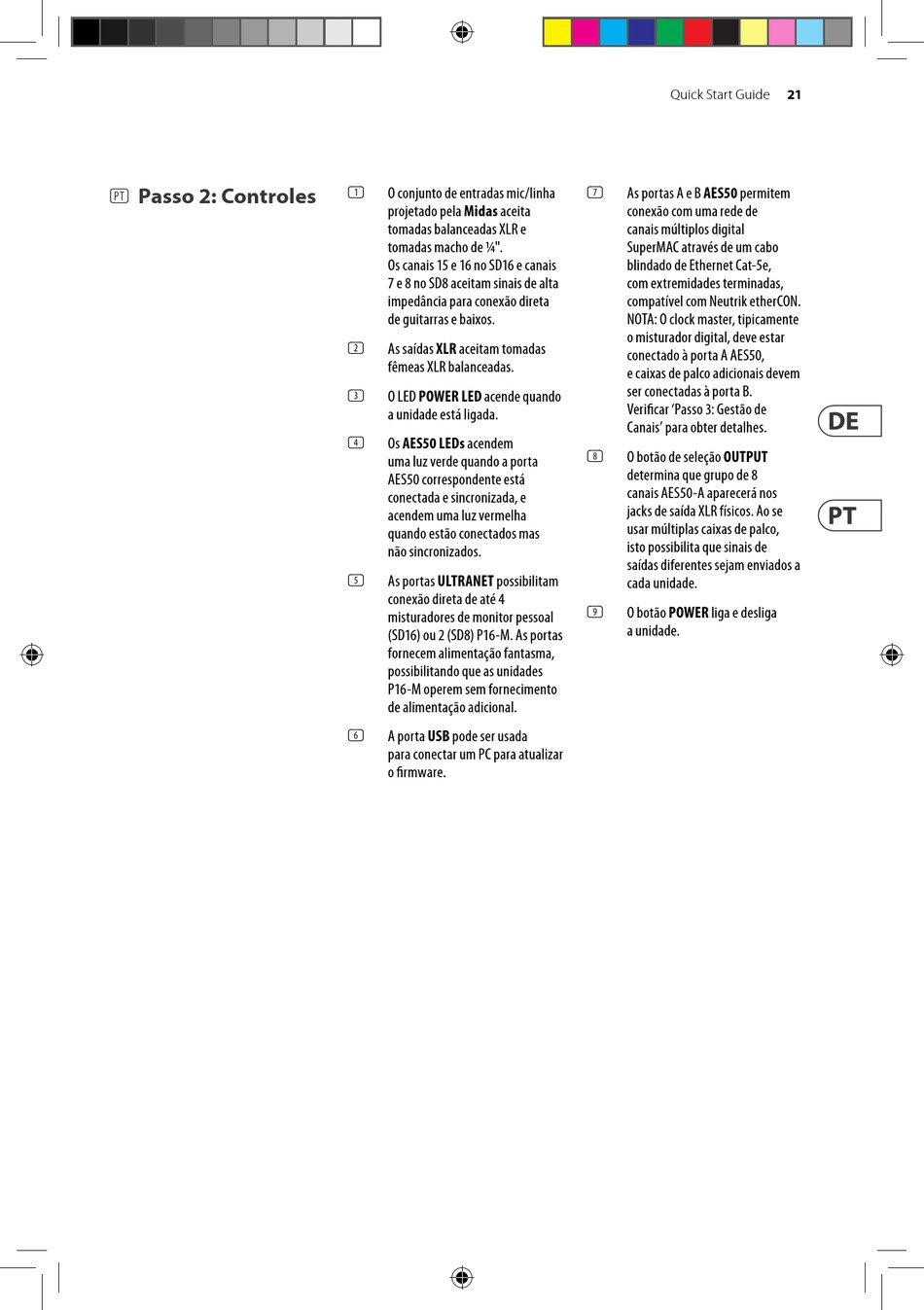

Passo 2: Controles
(PT)
O conjunto de entradas mic/linha
(1)
projetado pela Midas aceita
tomadas balanceadas XLR e
tomadas macho de 1/4".
Os canais 15 e 16 no SD16 e canais
7 e 8 no SD8 aceitam sinais de alta
impedância para conexão direta
de guitarras e baixos.
As saídas XLR aceitam tomadas
(2)
fêmeas XLR balanceadas.
O LED POWER LED acende quando
(3)
a unidade está ligada.
Os AES50 LEDs acendem
(4)
uma luz verde quando a porta
AES50 correspondente está
conectada e sincronizada, e
acendem uma luz vermelha
quando estão conectados mas
não sincronizados.
As portas ULTRANET possibilitam
(5)
conexão direta de até 4
misturadores de monitor pessoal
(SD16) ou 2 (SD8) P16-M. As portas
fornecem alimentação fantasma,
possibilitando que as unidades
P16-M operem sem fornecimento
de alimentação adicional.
A porta USB pode ser usada
(6)
para conectar um PC para atualizar
o firmware.
Quick Start Guide
As portas A e B AES50 permitem
(7)
conexão com uma rede de
canais múltiplos digital
SuperMAC através de um cabo
blindado de Ethernet Cat-5e,
com extremidades terminadas,
compatível com Neutrik etherCON.
NOTA: O clock master, tipicamente
o misturador digital, deve estar
conectado à porta A AES50,
e caixas de palco adicionais devem
ser conectadas à porta B.
Verificar 'Passo 3: Gestão de
Canais' para obter detalhes.
O botão de seleção OUTPUT
(8)
determina que grupo de 8
canais AES50-A aparecerá nos
jacks de saída XLR físicos. Ao se
usar múltiplas caixas de palco,
isto possibilita que sinais de
saídas diferentes sejam enviados a
cada unidade.
O botão POWER liga e desliga
(9)
a unidade.
