SD8/SD16

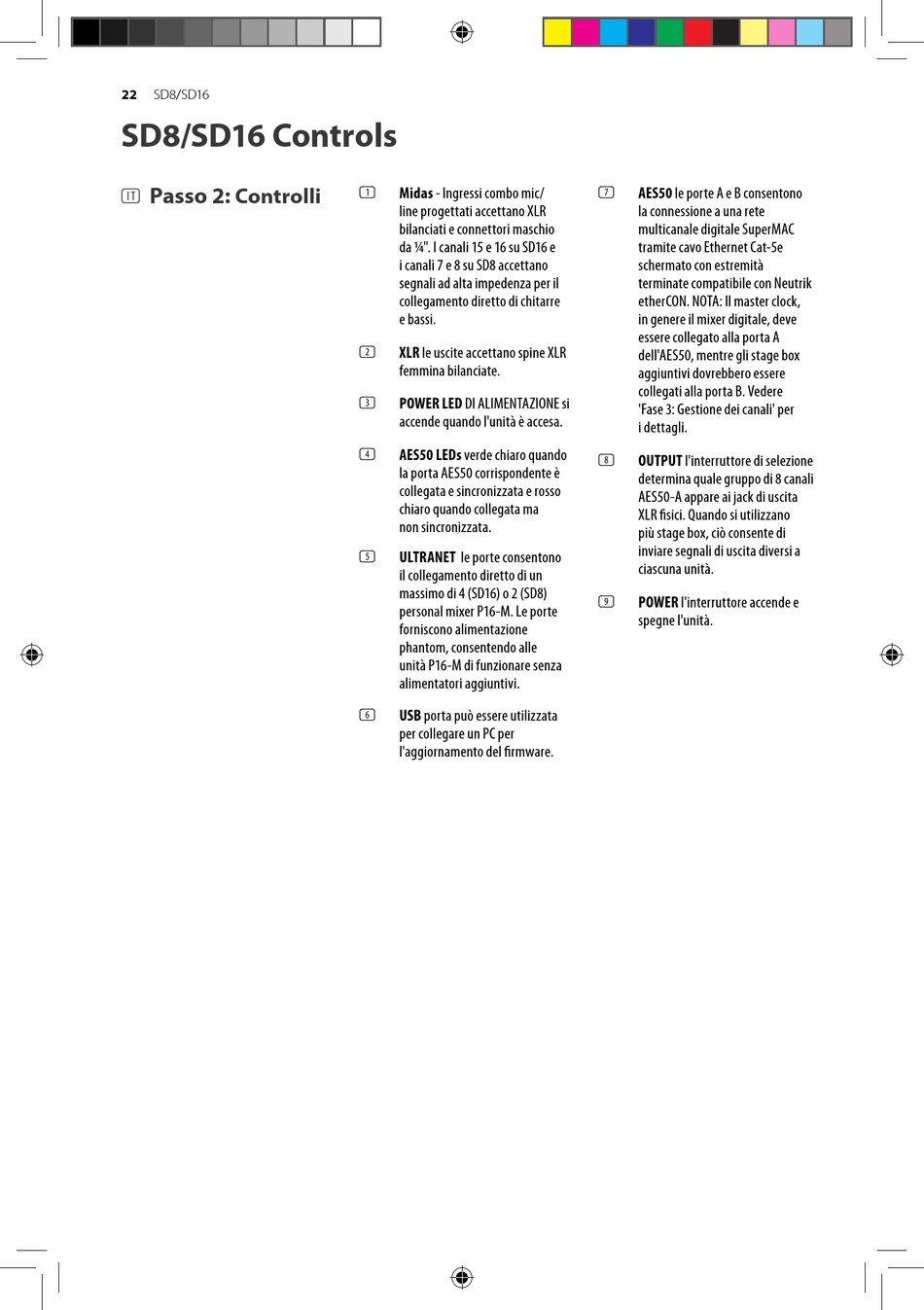

SD8/SD16 Controls
Passo 2: Controlli
(IT)
Midas - Ingressi combo mic/
(1)
line progettati accettano XLR
bilanciati e connettori maschio
da 1/4". I canali 15 e 16 su SD16 e
i canali 7 e 8 su SD8 accettano
segnali ad alta impedenza per il
collegamento diretto di chitarre
e bassi.
XLR le uscite accettano spine XLR
(2)
femmina bilanciate.
POWER LED DI ALIMENTAZIONE si
(3)
accende quando l'unità è accesa.
AES50 LEDs verde chiaro quando
(4)
la porta AES50 corrispondente è
collegata e sincronizzata e rosso
chiaro quando collegata ma
non sincronizzata.
ULTRANET le porte consentono
(5)
il collegamento diretto di un
massimo di 4 (SD16) o 2 (SD8)
personal mixer P16-M. Le porte
forniscono alimentazione
phantom, consentendo alle
unità P16-M di funzionare senza
alimentatori aggiuntivi.
USB porta può essere utilizzata
(6)
per collegare un PC per
l'aggiornamento del firmware.
AES50 le porte A e B consentono
(7)
la connessione a una rete
multicanale digitale SuperMAC
tramite cavo Ethernet Cat-5e
schermato con estremità
terminate compatibile con Neutrik
etherCON. NOTA: Il master clock,
in genere il mixer digitale, deve
essere collegato alla porta A
dell'AES50, mentre gli stage box
aggiuntivi dovrebbero essere
collegati alla porta B. Vedere
'Fase 3: Gestione dei canali' per
i dettagli.
OUTPUT l'interruttore di selezione
(8)
determina quale gruppo di 8 canali
AES50-A appare ai jack di uscita
XLR fisici. Quando si utilizzano
più stage box, ciò consente di
inviare segnali di uscita diversi a
ciascuna unità.
POWER l'interruttore accende e
(9)
spegne l'unità.
