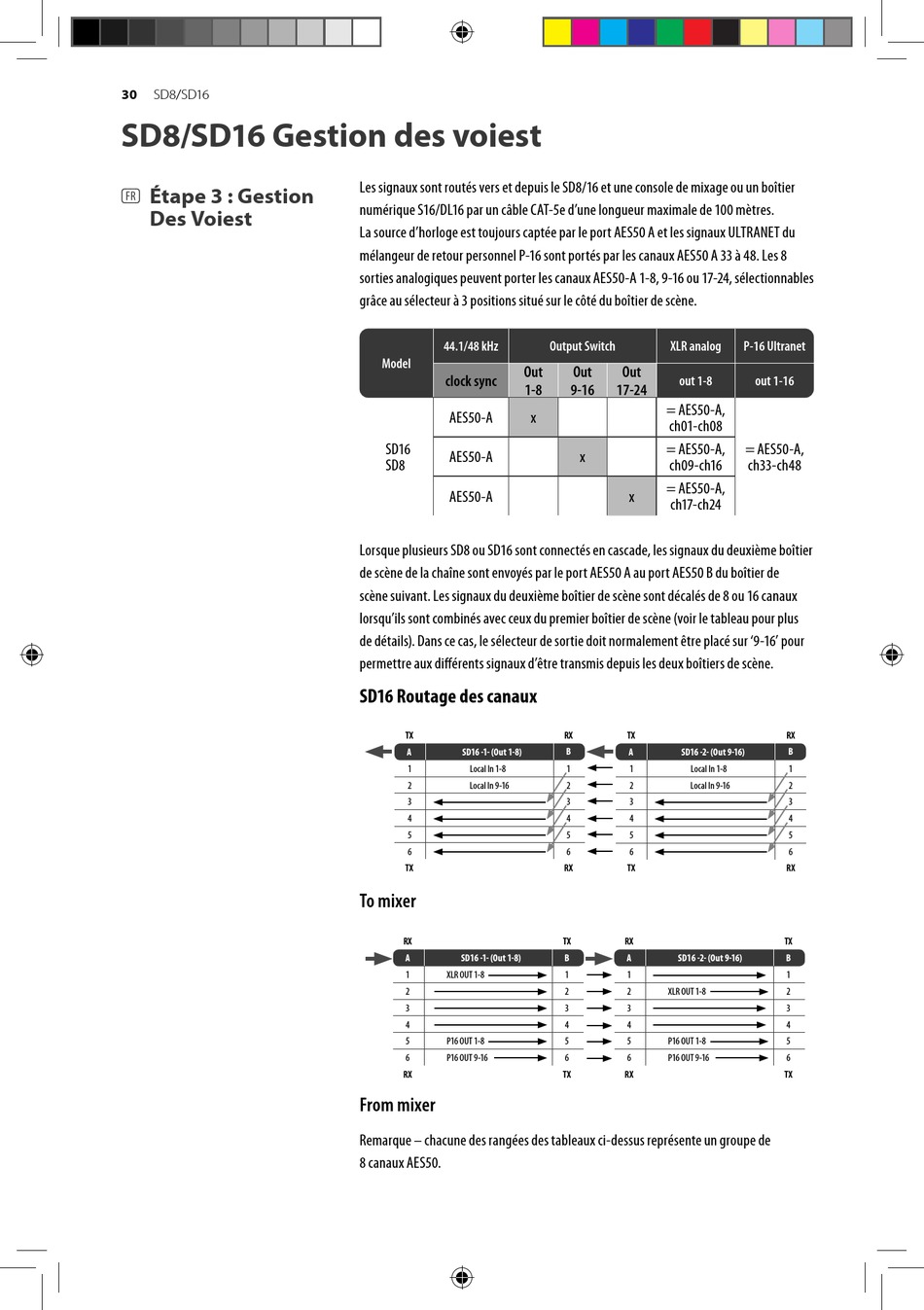

Behringer SD8 Schnellstartanleitung Seite 30

30
SD8/SD16
SD8/SD16 Gestion des voiest
Étape 3 : Gestion
(FR)
Des Voiest
Les signaux sont routés vers et depuis le SD8/16 et une console de mixage ou un boîtier
numérique S16/DL16 par un câble CAT-5e d'une longueur maximale de 100 mètres.
La source d'horloge est toujours captée par le port AES50 A et les signaux ULTRANET du
mélangeur de retour personnel P-16 sont portés par les canaux AES50 A 33 à 48. Les 8
sorties analogiques peuvent porter les canaux AES50-A 1-8, 9-16 ou 17-24, sélectionnables
grâce au sélecteur à 3 positions situé sur le côté du boîtier de scène.
44.1/48 kHz
Model
Out
clock sync
1-8
AES50-A x
SD16
AES50-A
SD8
AES50-A
Lorsque plusieurs SD8 ou SD16 sont connectés en cascade, les signaux du deuxième boîtier
de scène de la chaîne sont envoyés par le port AES50 A au port AES50 B du boîtier de
scène suivant. Les signaux du deuxième boîtier de scène sont décalés de 8 ou 16 canaux
lorsqu'ils sont combinés avec ceux du premier boîtier de scène (voir le tableau pour plus
de détails). Dans ce cas, le sélecteur de sortie doit normalement être placé sur '9-16' pour
permettre aux différents signaux d'être transmis depuis les deux boîtiers de scène.
SD16 Routage des canaux
TX
A
SD16 -1- (Out 1-8)
1 Local In 1-8
2 Local In 9-16
3
4
5
6
TX
To mixer
RX
A
SD16 -1- (Out 1-8)
1 XLR OUT 1-8
2
3
4
5 P16 OUT 1-8
6 P16 OUT 9-16
RX
From mixer
Remarque – chacune des rangées des tableaux ci-dessus représente un groupe de
8 canaux AES50.
Output Switch XLR analog
Out Out
out 1-8
9-16 17-24
= AES50-A,
ch01-ch08
= AES50-A,
x
ch09-ch16
= AES50-A,
x
ch17-ch24
RX TX
B A
SD16 -2- (Out 9-16)
1 1 Local In 1-8
2 2 Local In 9-16
3 3
4 4
5 5
6 6
RX TX
TX RX
B A
SD16 -2- (Out 9-16)
1 1
2 2 XLR OUT 1-8
3 3
4 4
5 5 P16 OUT 1-8
6 6 P16 OUT 9-16
TX RX
P-16 Ultranet
out 1-16
= AES50-A,
ch33-ch48
RX
B
1
2
3
4
5
6
RX
TX
B
1
2
3
4
5
6
TX
