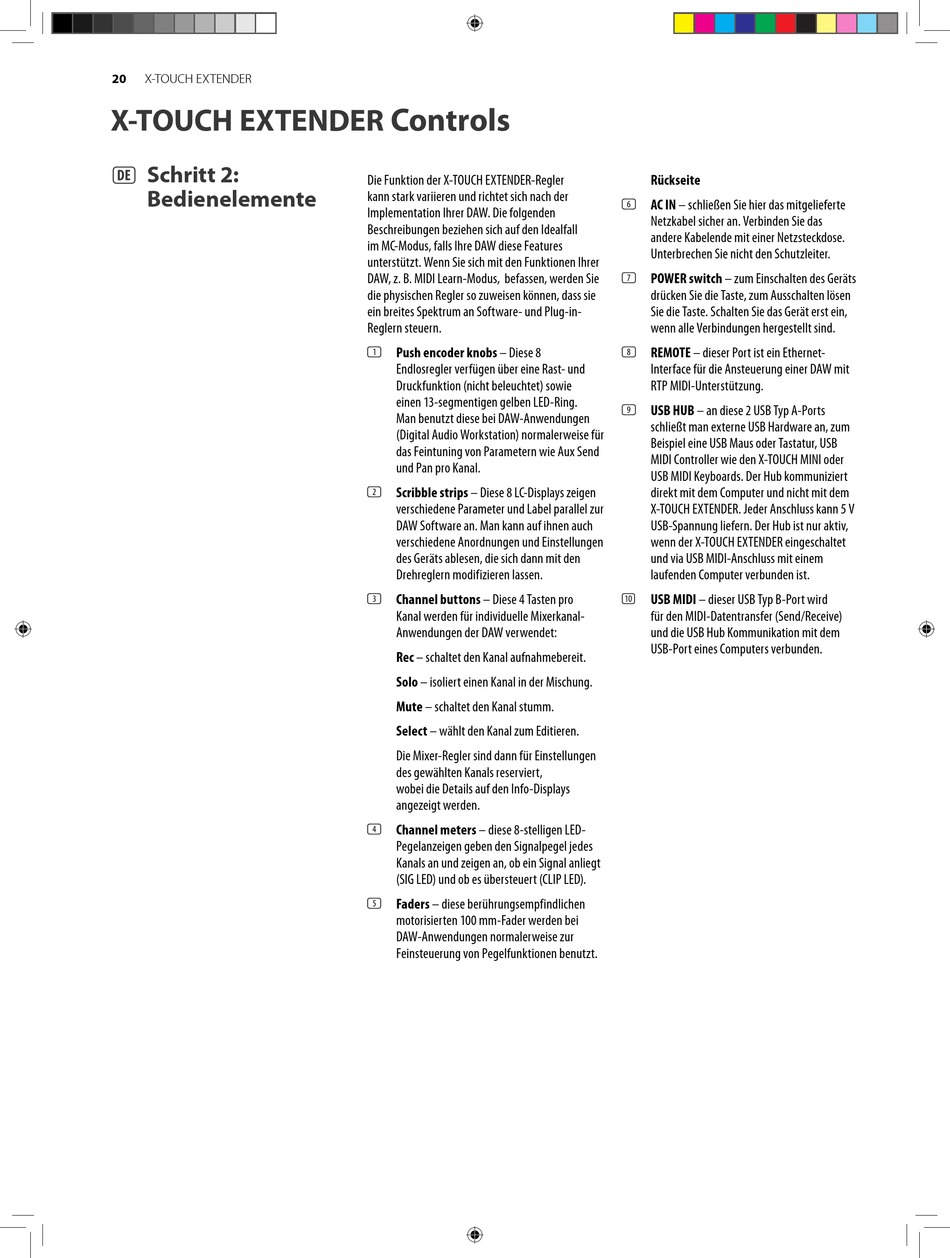

X-TOUCH EXTENDER
X-TOUCH EXTENDER Controls
(DE) Schritt 2:
Bedienelemente
Die Funktion der X-TOUCH EXTENDER-Regler
kann stark variieren und richtet sich nach der
Implementation Ihrer DAW. Die folgenden
Beschreibungen beziehen sich auf den Idealfall
im MC-Modus, falls Ihre DAW diese Features
unterstützt. Wenn Sie sich mit den Funktionen Ihrer
DAW, z. B. MIDI Learn-Modus, befassen, werden Sie
die physischen Regler so zuweisen können, dass sie
ein breites Spektrum an Software- und Plug-in-
Reglern steuern.
(1) Push encoder knobs – Diese 8
Endlosregler verfügen über eine Rast- und
Druckfunktion (nicht beleuchtet) sowie
einen 13-segmentigen gelben LED-Ring.
Man benutzt diese bei DAW-Anwendungen
(Digital Audio Workstation) normalerweise für
das Feintuning von Parametern wie Aux Send
und Pan pro Kanal.
(2) Scribble strips – Diese 8 LC-Displays zeigen
verschiedene Parameter und Label parallel zur
DAW Software an. Man kann auf ihnen auch
verschiedene Anordnungen und Einstellungen
des Geräts ablesen, die sich dann mit den
Drehreglern modifizieren lassen.
(3) Channel buttons – Diese 4 Tasten pro
Kanal werden für individuelle Mixerkanal-
Anwendungen der DAW verwendet:
Rec – schaltet den Kanal aufnahmebereit.
Solo – isoliert einen Kanal in der Mischung.
Mute – schaltet den Kanal stumm.
Select – wählt den Kanal zum Editieren.
Die Mixer-Regler sind dann für Einstellungen
des gewählten Kanals reserviert,
wobei die Details auf den Info-Displays
angezeigt werden.
(4) Channel meters – diese 8-stelligen LED-
Pegelanzeigen geben den Signalpegel jedes
Kanals an und zeigen an, ob ein Signal anliegt
(SIG LED) und ob es übersteuert (CLIP LED).
(5) Faders – diese berührungsempfindlichen
motorisierten 100 mm-Fader werden bei
DAW-Anwendungen normalerweise zur
Feinsteuerung von Pegelfunktionen benutzt.
Rückseite
(6) AC IN – schließen Sie hier das mitgelieferte
Netzkabel sicher an. Verbinden Sie das
andere Kabelende mit einer Netzsteckdose.
Unterbrechen Sie nicht den Schutzleiter.
(7) POWER switch – zum Einschalten des Geräts
drücken Sie die Taste, zum Ausschalten lösen
Sie die Taste. Schalten Sie das Gerät erst ein,
wenn alle Verbindungen hergestellt sind.
(8) REMOTE – dieser Port ist ein Ethernet-
Interface für die Ansteuerung einer DAW mit
RTP MIDI-Unterstützung.
(9) USB HUB – an diese 2 USB Typ A-Ports
schließt man externe USB Hardware an, zum
Beispiel eine USB Maus oder Tastatur, USB
MIDI Controller wie den X-TOUCH MINI oder
USB MIDI Keyboards. Der Hub kommuniziert
direkt mit dem Computer und nicht mit dem
X-TOUCH EXTENDER. Jeder Anschluss kann 5 V
USB-Spannung liefern. Der Hub ist nur aktiv,
wenn der X-TOUCH EXTENDER eingeschaltet
und via USB MIDI-Anschluss mit einem
laufenden Computer verbunden ist.
USB MIDI – dieser USB Typ B-Port wird
(10)
für den MIDI-Datentransfer (Send/Receive)
und die USB Hub Kommunikation mit dem
USB-Port eines Computers verbunden.
