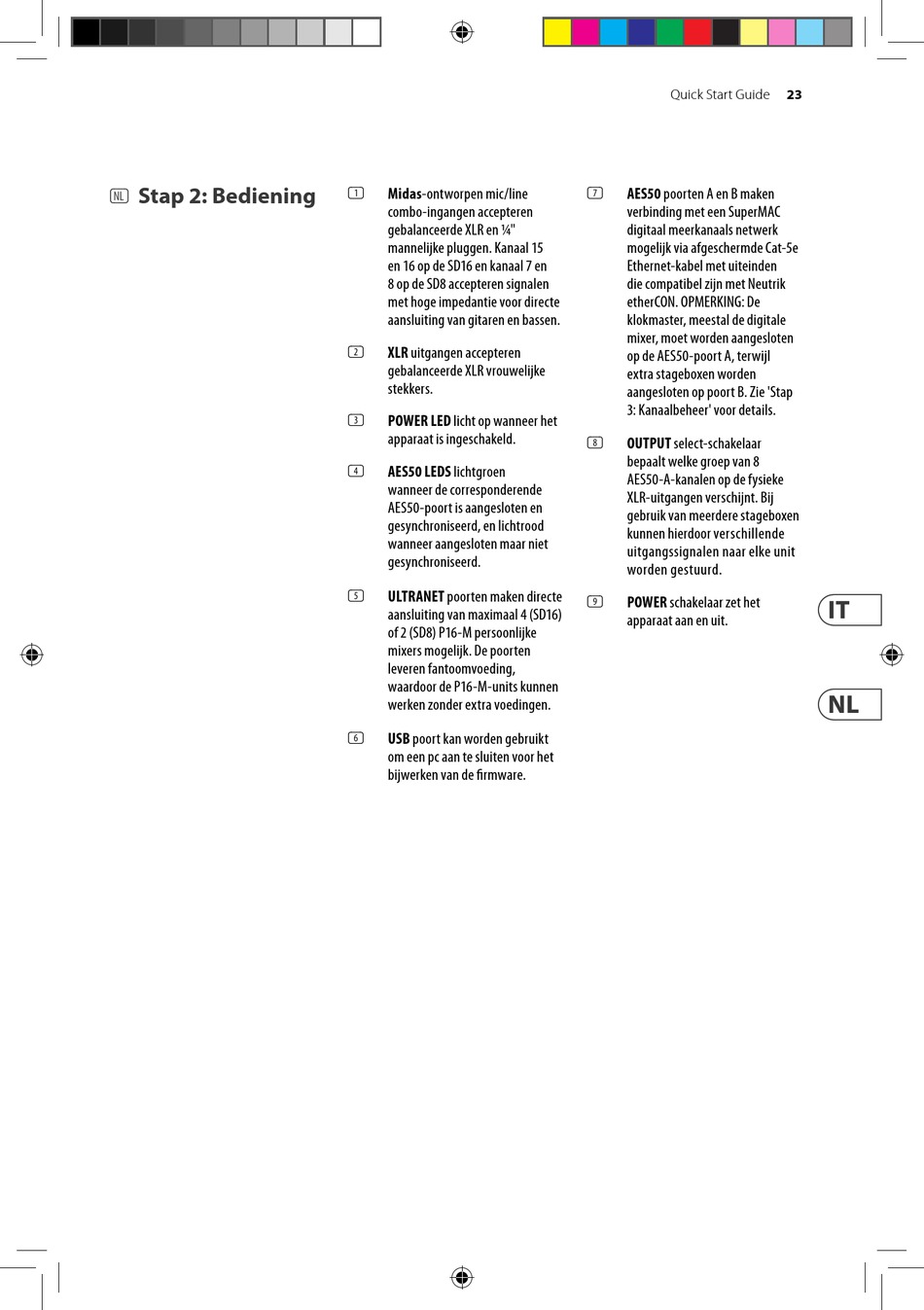

Behringer SD8 Schnellstartanleitung Seite 23

Stap 2: Bediening
(NL)
Midas-ontworpen mic/line
(1)
combo-ingangen accepteren
gebalanceerde XLR en 1/4"
mannelijke pluggen. Kanaal 15
en 16 op de SD16 en kanaal 7 en
8 op de SD8 accepteren signalen
met hoge impedantie voor directe
aansluiting van gitaren en bassen.
XLR uitgangen accepteren
(2)
gebalanceerde XLR vrouwelijke
stekkers.
POWER LED licht op wanneer het
(3)
apparaat is ingeschakeld.
AES50 LEDS lichtgroen
(4)
wanneer de corresponderende
AES50-poort is aangesloten en
gesynchroniseerd, en lichtrood
wanneer aangesloten maar niet
gesynchroniseerd.
ULTRANET poorten maken directe
(5)
aansluiting van maximaal 4 (SD16)
of 2 (SD8) P16-M persoonlijke
mixers mogelijk. De poorten
leveren fantoomvoeding,
waardoor de P16-M-units kunnen
werken zonder extra voedingen.
USB poort kan worden gebruikt
(6)
om een pc aan te sluiten voor het
bijwerken van de firmware.
Quick Start Guide
AES50 poorten A en B maken
(7)
verbinding met een SuperMAC
digitaal meerkanaals netwerk
mogelijk via afgeschermde Cat-5e
Ethernet-kabel met uiteinden
die compatibel zijn met Neutrik
etherCON. OPMERKING: De
klokmaster, meestal de digitale
mixer, moet worden aangesloten
op de AES50-poort A, terwijl
extra stageboxen worden
aangesloten op poort B. Zie 'Stap
3: Kanaalbeheer' voor details.
OUTPUT select-schakelaar
(8)
bepaalt welke groep van 8
AES50-A-kanalen op de fysieke
XLR-uitgangen verschijnt. Bij
gebruik van meerdere stageboxen
kunnen hierdoor verschillende
uitgangssignalen naar elke unit
worden gestuurd.
POWER schakelaar zet het
(9)
apparaat aan en uit.
