SD8/SD16

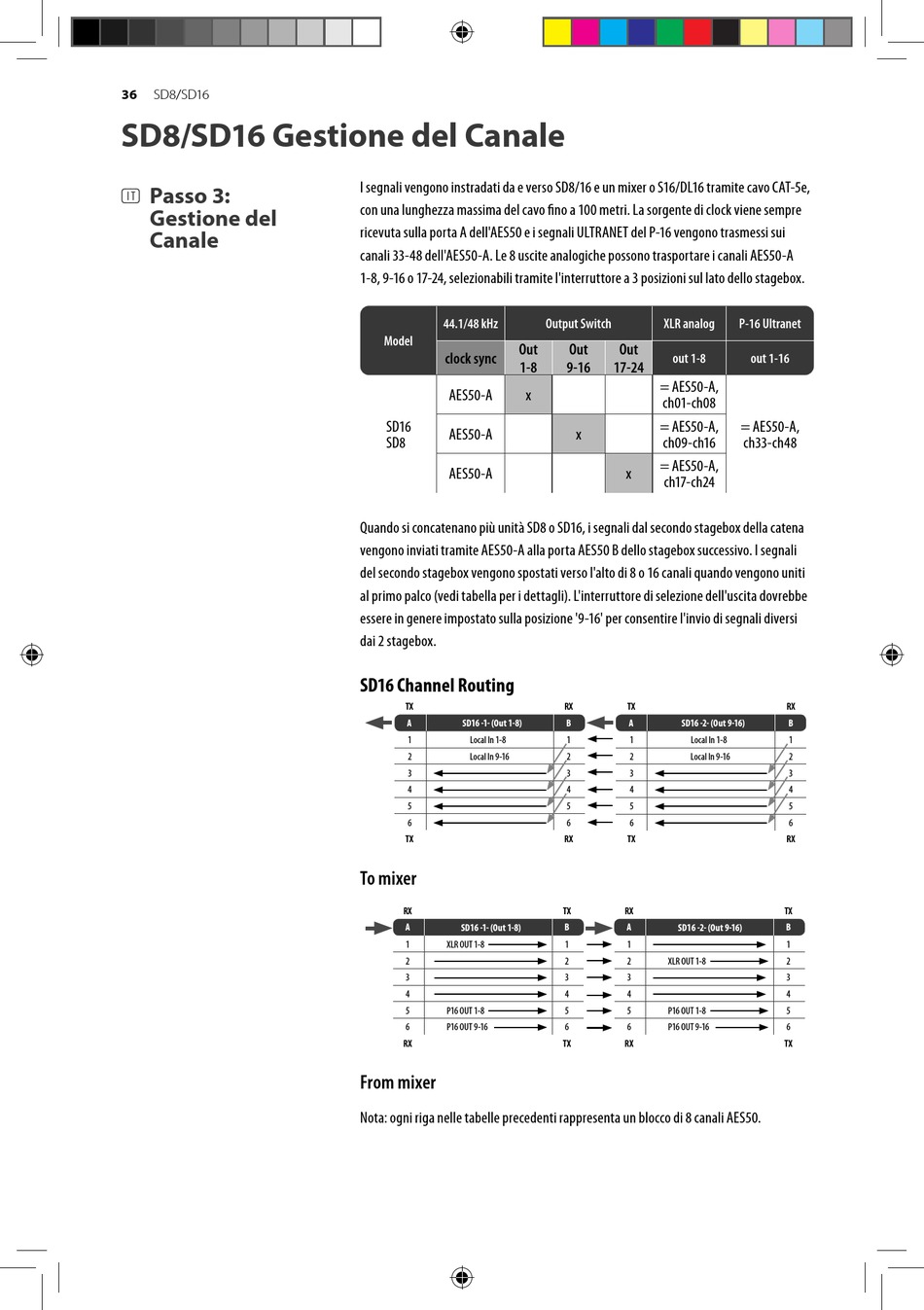

SD8/SD16 Gestione del Canale
Passo 3:
(IT)
Gestione del
Canale
I segnali vengono instradati da e verso SD8/16 e un mixer o S16/DL16 tramite cavo CAT-5e,
con una lunghezza massima del cavo fino a 100 metri. La sorgente di clock viene sempre
ricevuta sulla porta A dell'AES50 e i segnali ULTRANET del P-16 vengono trasmessi sui
canali 33-48 dell'AES50-A. Le 8 uscite analogiche possono trasportare i canali AES50-A
1-8, 9-16 o 17-24, selezionabili tramite l'interruttore a 3 posizioni sul lato dello stagebox.
44.1/48 kHz
Model
Out
clock sync
1-8
AES50-A x
SD16
AES50-A
SD8
AES50-A
Quando si concatenano più unità SD8 o SD16, i segnali dal secondo stagebox della catena
vengono inviati tramite AES50-A alla porta AES50 B dello stagebox successivo. I segnali
del secondo stagebox vengono spostati verso l'alto di 8 o 16 canali quando vengono uniti
al primo palco (vedi tabella per i dettagli). L'interruttore di selezione dell'uscita dovrebbe
essere in genere impostato sulla posizione '9-16' per consentire l'invio di segnali diversi
dai 2 stagebox.
SD16 Channel Routing
TX
A SD16 -1- (Out 1-8)
1 Local In 1-8
2 Local In 9-16
3
4
5
6
TX
To mixer
RX
A SD16 -1- (Out 1-8)
1 XLR OUT 1-8
2
3
4
5 P16 OUT 1-8
6 P16 OUT 9-16
RX
From mixer
Nota: ogni riga nelle tabelle precedenti rappresenta un blocco di 8 canali AES50.
Output Switch XLR analog
Out Out
out 1-8
9-16 17-24
= AES50-A,
ch01-ch08
= AES50-A,
x
ch09-ch16
= AES50-A,
x
ch17-ch24
RX TX
B A SD16 -2- (Out 9-16)
1 1
Local In 1-8
2 2
Local In 9-16
3 3
4 4
5 5
6 6
RX TX
TX RX
B A SD16 -2- (Out 9-16)
1 1
2 2 XLR OUT 1-8
3 3
4 4
5 5 P16 OUT 1-8
6 6 P16 OUT 9-16
TX RX
P-16 Ultranet
out 1-16
= AES50-A,
ch33-ch48
RX
B
1
2
3
4
5
6
RX
TX
B
1
2
3
4
5
6
TX
