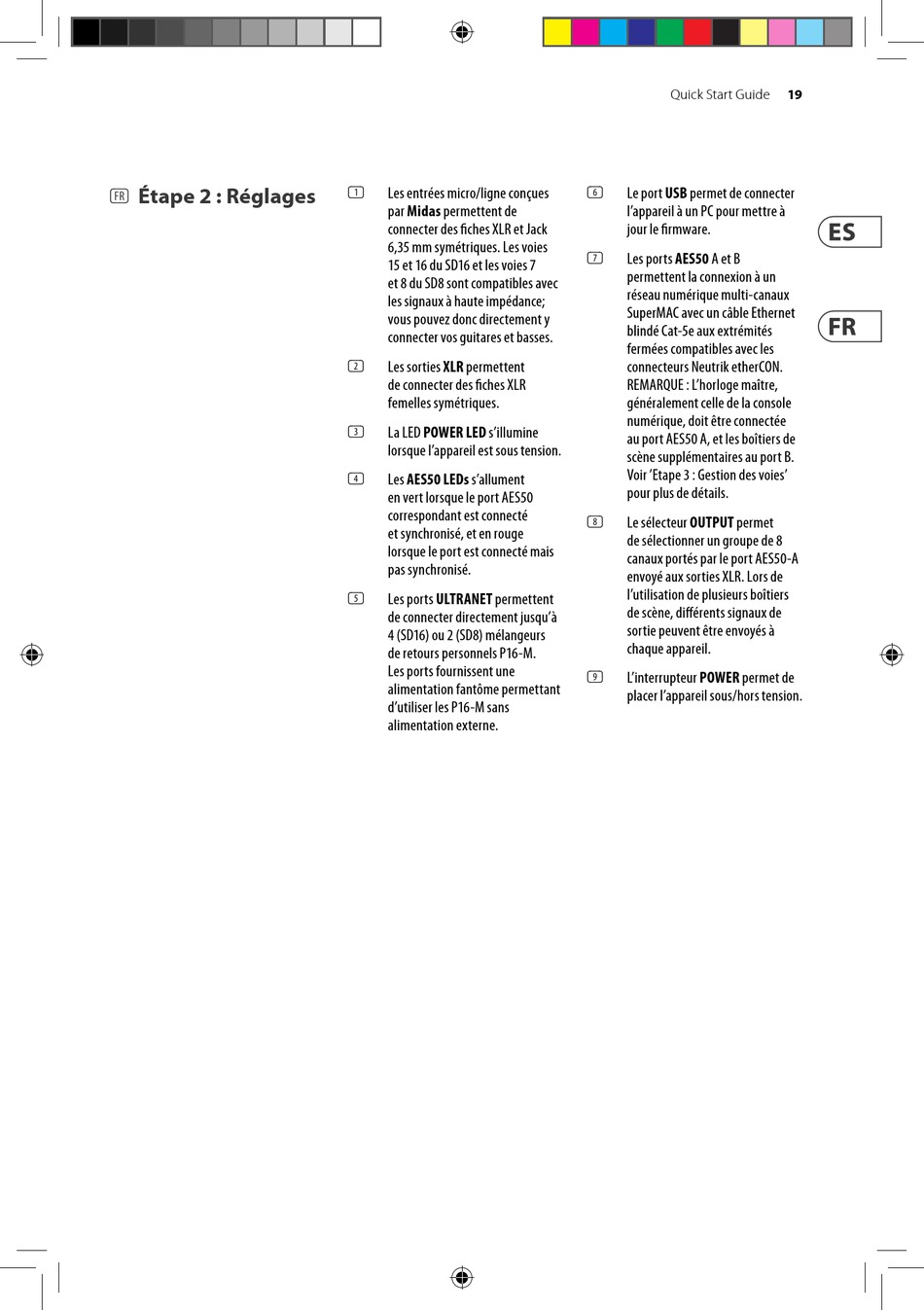

Behringer SD8 Schnellstartanleitung Seite 19

Étape 2 : Réglages
(FR)
Les entrées micro/ligne conçues
(1)
par Midas permettent de
connecter des fiches XLR et Jack
6,35 mm symétriques. Les voies
15 et 16 du SD16 et les voies 7
et 8 du SD8 sont compatibles avec
les signaux à haute impédance;
vous pouvez donc directement y
connecter vos guitares et basses.
Les sorties XLR permettent
(2)
de connecter des fiches XLR
femelles symétriques.
La LED POWER LED s'illumine
(3)
lorsque l'appareil est sous tension.
Les AES50 LEDs s'allument
(4)
en vert lorsque le port AES50
correspondant est connecté
et synchronisé, et en rouge
lorsque le port est connecté mais
pas synchronisé.
Les ports ULTRANET permettent
(5)
de connecter directement jusqu'à
4 (SD16) ou 2 (SD8) mélangeurs
de retours personnels P16-M.
Les ports fournissent une
alimentation fantôme permettant
d'utiliser les P16-M sans
alimentation externe.
Quick Start Guide
Le port USB permet de connecter
(6)
l'appareil à un PC pour mettre à
jour le firmware.
Les ports AES50 A et B
(7)
permettent la connexion à un
réseau numérique multi-canaux
SuperMAC avec un câble Ethernet
blindé Cat-5e aux extrémités
fermées compatibles avec les
connecteurs Neutrik etherCON.
REMARQUE : L'horloge maître,
généralement celle de la console
numérique, doit être connectée
au port AES50 A, et les boîtiers de
scène supplémentaires au port B.
Voir 'Etape 3 : Gestion des voies'
pour plus de détails.
Le sélecteur OUTPUT permet
(8)
de sélectionner un groupe de 8
canaux portés par le port AES50-A
envoyé aux sorties XLR. Lors de
l'utilisation de plusieurs boîtiers
de scène, différents signaux de
sortie peuvent être envoyés à
chaque appareil.
L'interrupteur POWER permet de
(9)
placer l'appareil sous/hors tension.
