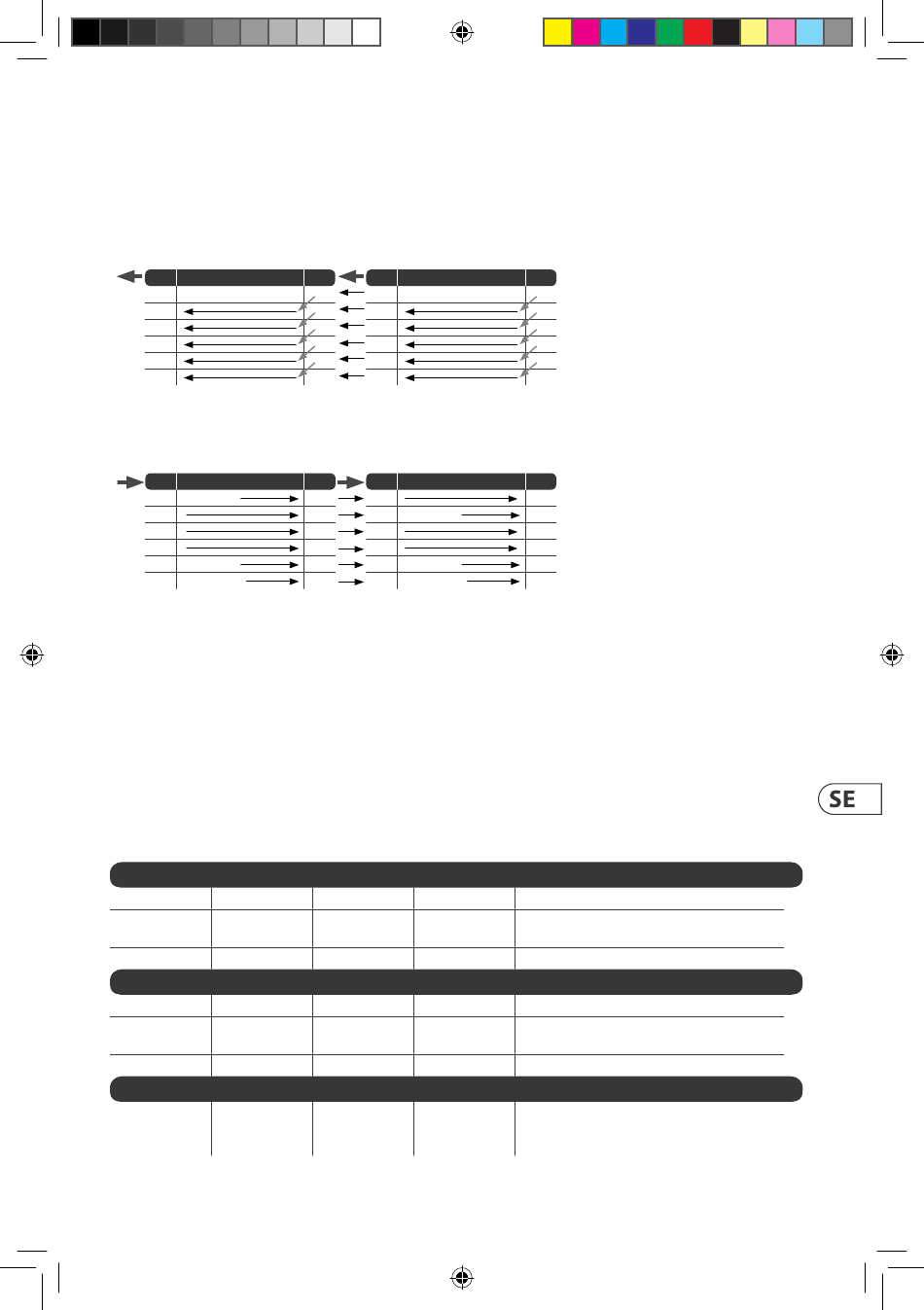

SD8 Channel Routing
To mixer
TX
A SD8 -1- (Out 1-8)
1 Local In 1-8
2
3
4
5
6
TX
From mixer
RX
A
SD8 -1- (Out 1-8)
1 XLR OUT 1-8
2
3
4
5 P16 OUT 1-8
6 P16 OUT 9-16
RX
MIDI Control with S16/DL16
Även om SD-seriens boxar vanligtvis kommer att användas med en X32/M32 digital konsol, är det möjligt att införliva dessa produkter
som en del av en fristående digital orm. Inställningar för förstärkare för förstärkare för förstärkare SD8/16 och fantomeffekt kan
fjärrstyras via MIDI när de används fristående med en Behringer S16 eller Midas DL16 huvudenhet.
Observera att S16/DL16 endast accepterar MIDI -förförstärkarkontroller när dess förförstärkare inte redan styrs via AES50. Slavanslutning
till en X32/M32 -konsol eller en annan S16/DL16 i SN Master -läge kommer att förhindra MIDI -förförstärkarkontroll. MIDI -kanal 1 styr SN
-masterenhetens lokala förförstärkare (sänd och ta emot), medan MIDI -kanal 2 styr slavenheten, som i detta fall skulle vara SD8/16.
S16/DL16 MIDI Chart
"In 1-16" (FOH) SN MASTER or Ext Sync w/o AES50 preamp control
Local CC #
80...95
96...111
"St 1-16" (Stage) SN MASTER or Ext Sync w/o AES50 preamp control
Remote CC #
80...95
96...111
SLAVE or Ext Sync with AES50 preamp control
–
RX TX
B A SD8 -2- (Out 9-16)
1 1 Local In 1-8
2 2
3 3
4 4
5 5
6 6
RX TX
TX RX
B A
SD8 -2- (Out 9-16)
1 1
2 2 XLR OUT 1-8
3 3
4 4
5 5 P16 OUT 1-8
6 6 P16 OUT 9-16
TX RX
Value Channel
0...19 1
0, 127 1
Value Channel
0...19 2
0, 127 2
Quick Start Guide
RX
B
1
2
3
4
5
6
RX
TX
B
1
2
3
4
5
6
TX
Description
Controls local head amps of master unit Gain In 1-16,
-2.5...+45 dB, 2.5 dB steps
48V Phantom 1-16 on/off
Description
Controls remote head amps of slave unit Gain In 1-16,
-2.5...+45 dB, 2.5 dB steps
48V Phantom 1-16 on/off
No MIDI preamp control transmission or reception in
slave mode, when controlled by another S16/DL16 SN
Master or X32/M32 series console
