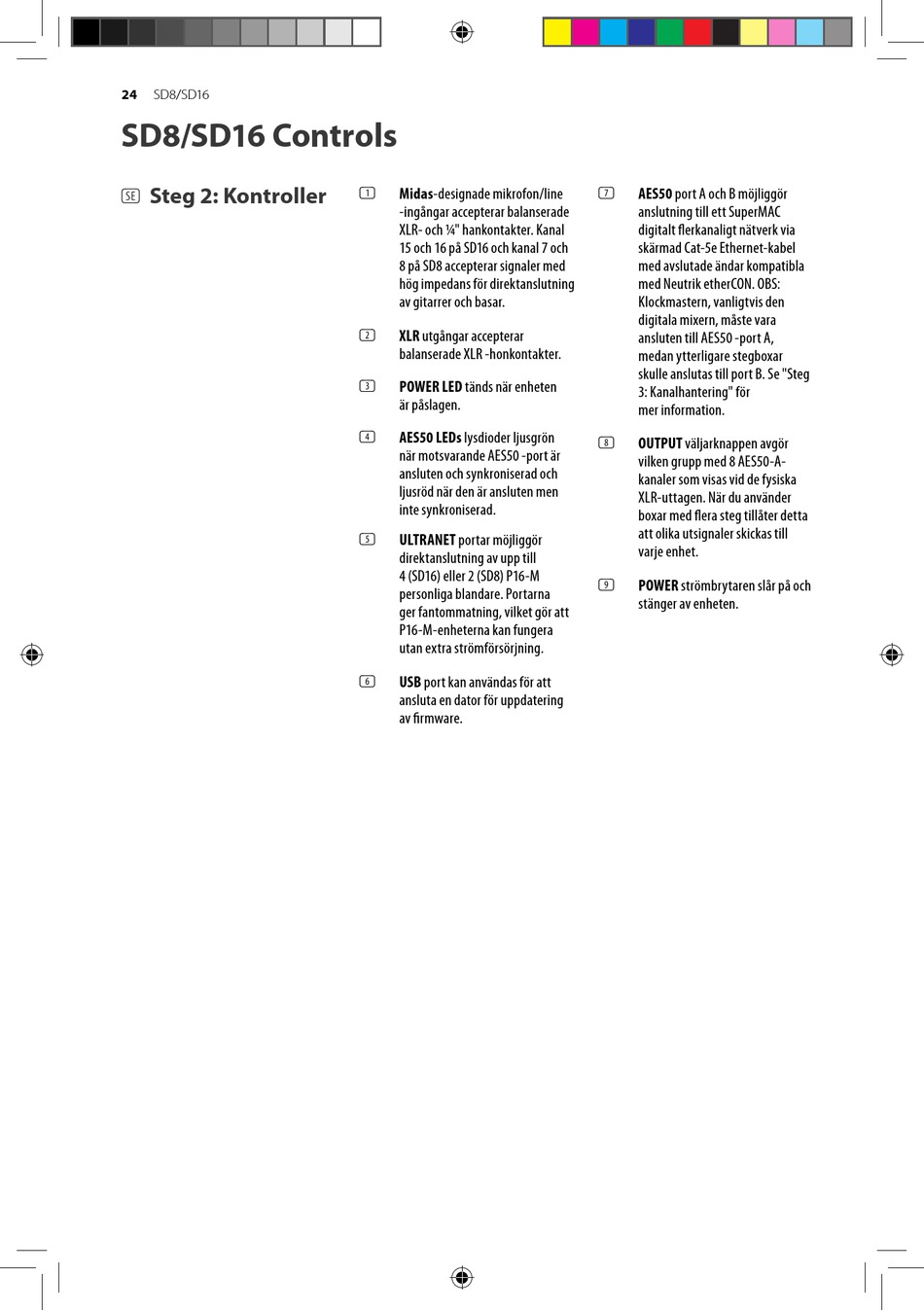

24
SD8/SD16
SD8/SD16 Controls
Steg 2: Kontroller
(SE)
Midas-designade mikrofon/line
(1)
-ingångar accepterar balanserade
XLR- och 1/4" hankontakter. Kanal
15 och 16 på SD16 och kanal 7 och
8 på SD8 accepterar signaler med
hög impedans för direktanslutning
av gitarrer och basar.
XLR utgångar accepterar
(2)
balanserade XLR -honkontakter.
POWER LED tänds när enheten
(3)
är påslagen.
AES50 LEDs lysdioder ljusgrön
(4)
när motsvarande AES50 -port är
ansluten och synkroniserad och
ljusröd när den är ansluten men
inte synkroniserad.
ULTRANET portar möjliggör
(5)
direktanslutning av upp till
4 (SD16) eller 2 (SD8) P16-M
personliga blandare. Portarna
ger fantommatning, vilket gör att
P16-M-enheterna kan fungera
utan extra strömförsörjning.
USB port kan användas för att
(6)
ansluta en dator för uppdatering
av firmware.
AES50 port A och B möjliggör
(7)
anslutning till ett SuperMAC
digitalt flerkanaligt nätverk via
skärmad Cat-5e Ethernet-kabel
med avslutade ändar kompatibla
med Neutrik etherCON. OBS:
Klockmastern, vanligtvis den
digitala mixern, måste vara
ansluten till AES50 -port A,
medan ytterligare stegboxar
skulle anslutas till port B. Se "Steg
3: Kanalhantering" för
mer information.
OUTPUT väljarknappen avgör
(8)
vilken grupp med 8 AES50-A-
kanaler som visas vid de fysiska
XLR-uttagen. När du använder
boxar med flera steg tillåter detta
att olika utsignaler skickas till
varje enhet.
POWER strömbrytaren slår på och
(9)
stänger av enheten.
