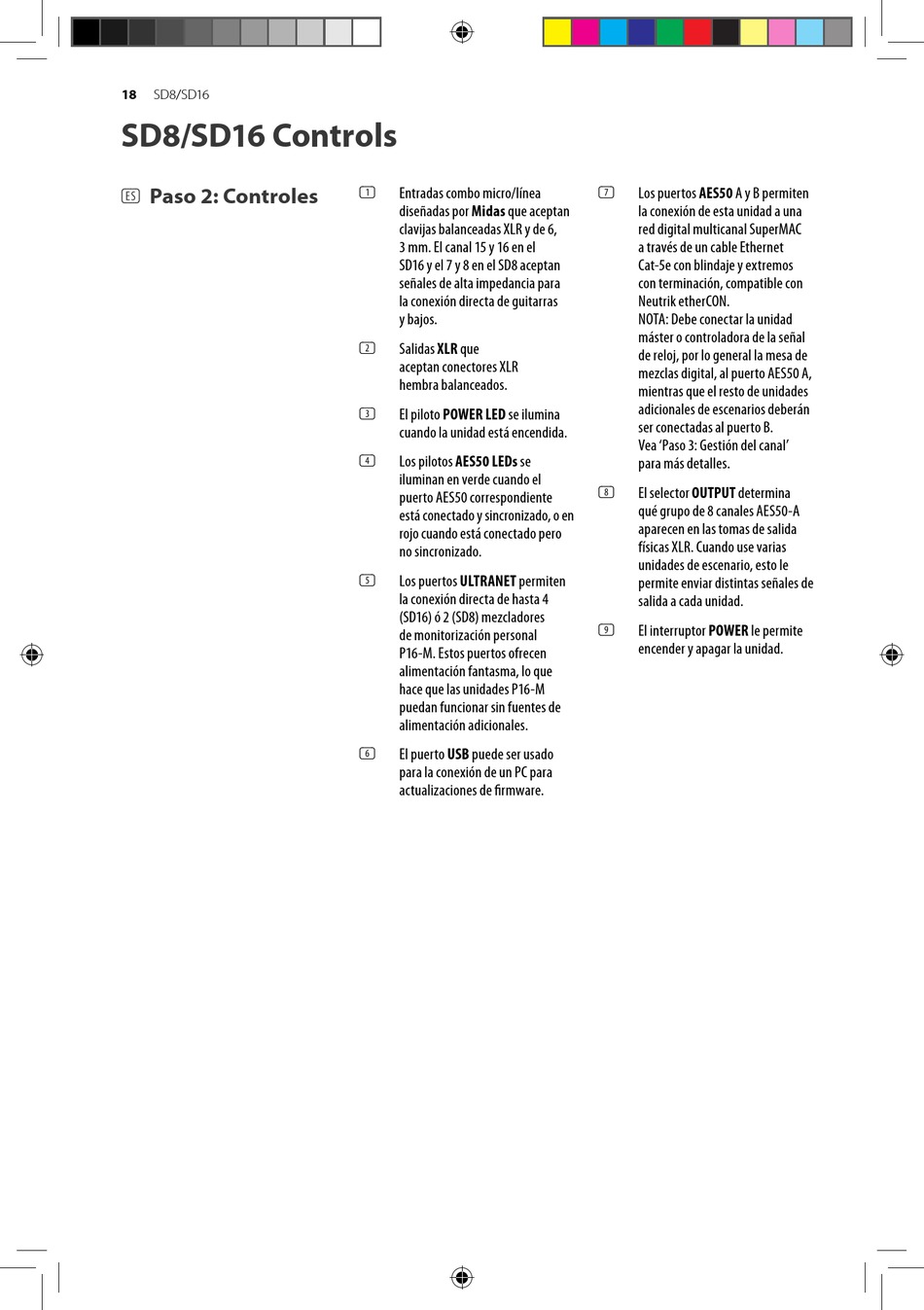

SD8/SD16
SD8/SD16 Controls
Paso 2: Controles
(ES)
Entradas combo micro/línea
(1)
diseñadas por Midas que aceptan
clavijas balanceadas XLR y de 6,
3 mm. El canal 15 y 16 en el
SD16 y el 7 y 8 en el SD8 aceptan
señales de alta impedancia para
la conexión directa de guitarras
y bajos.
Salidas XLR que
(2)
aceptan conectores XLR
hembra balanceados.
El piloto POWER LED se ilumina
(3)
cuando la unidad está encendida.
Los pilotos AES50 LEDs se
(4)
iluminan en verde cuando el
puerto AES50 correspondiente
está conectado y sincronizado, o en
rojo cuando está conectado pero
no sincronizado.
Los puertos ULTRANET permiten
(5)
la conexión directa de hasta 4
(SD16) ó 2 (SD8) mezcladores
de monitorización personal
P16-M. Estos puertos ofrecen
alimentación fantasma, lo que
hace que las unidades P16-M
puedan funcionar sin fuentes de
alimentación adicionales.
El puerto USB puede ser usado
(6)
para la conexión de un PC para
actualizaciones de firmware.
Los puertos AES50 A y B permiten
(7)
la conexión de esta unidad a una
red digital multicanal SuperMAC
a través de un cable Ethernet
Cat-5e con blindaje y extremos
con terminación, compatible con
Neutrik etherCON.
NOTA: Debe conectar la unidad
máster o controladora de la señal
de reloj, por lo general la mesa de
mezclas digital, al puerto AES50 A,
mientras que el resto de unidades
adicionales de escenarios deberán
ser conectadas al puerto B.
Vea 'Paso 3: Gestión del canal'
para más detalles.
El selector OUTPUT determina
(8)
qué grupo de 8 canales AES50-A
aparecen en las tomas de salida
físicas XLR. Cuando use varias
unidades de escenario, esto le
permite enviar distintas señales de
salida a cada unidad.
El interruptor POWER le permite
(9)
encender y apagar la unidad.
