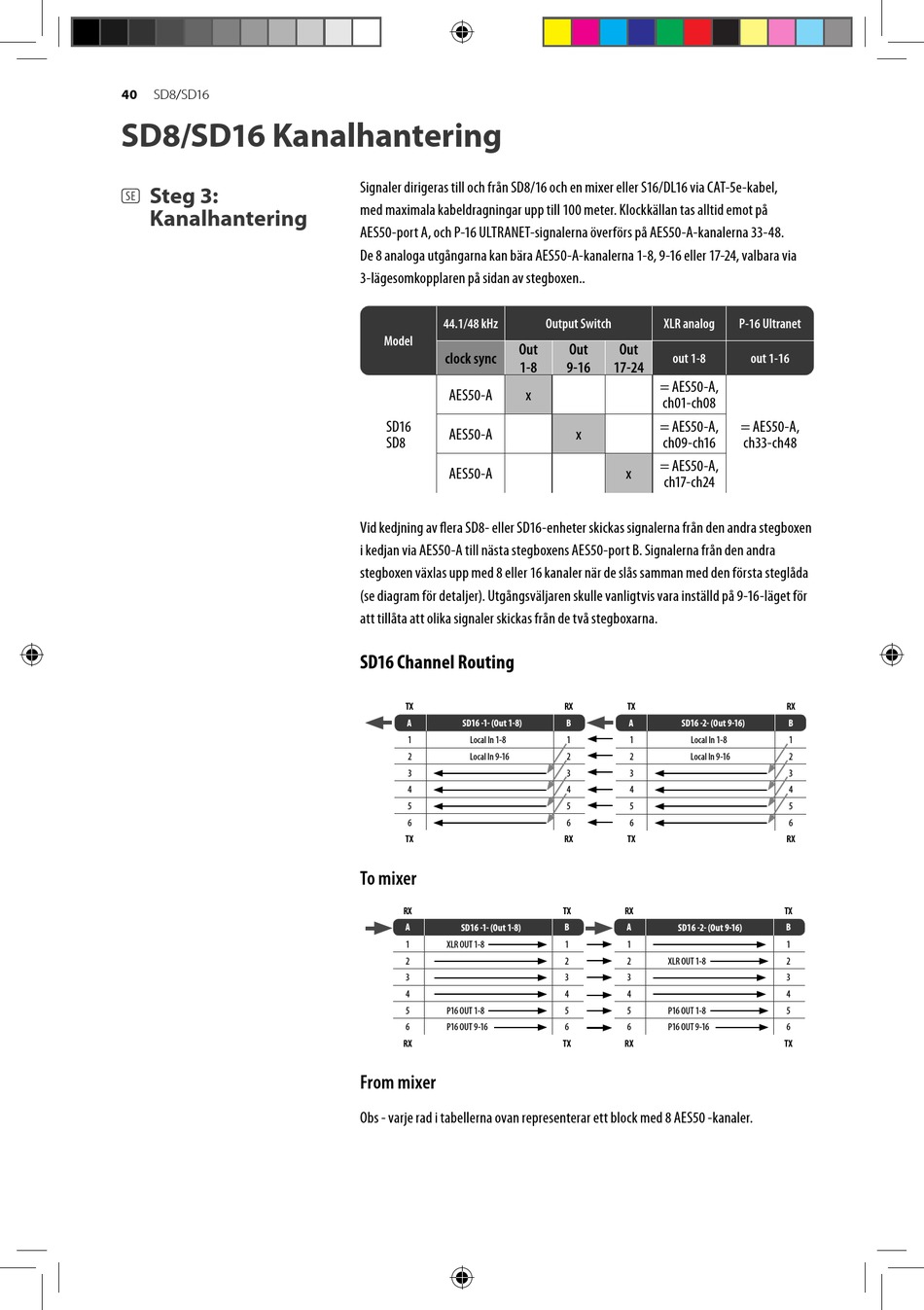

Behringer SD8 Schnellstartanleitung Seite 40

40
SD8/SD16
SD8/SD16 Kanalhantering
Steg 3:
(SE)
Kanalhantering
Signaler dirigeras till och från SD8/16 och en mixer eller S16/DL16 via CAT-5e-kabel,
med maximala kabeldragningar upp till 100 meter. Klockkällan tas alltid emot på
AES50-port A, och P-16 ULTRANET-signalerna överförs på AES50-A-kanalerna 33-48.
De 8 analoga utgångarna kan bära AES50-A-kanalerna 1-8, 9-16 eller 17-24, valbara via
3-lägesomkopplaren på sidan av stegboxen..
44.1/48 kHz
Model
Out
clock sync
1-8
AES50-A x
SD16
AES50-A
SD8
AES50-A
Vid kedjning av flera SD8- eller SD16-enheter skickas signalerna från den andra stegboxen
i kedjan via AES50-A till nästa stegboxens AES50-port B. Signalerna från den andra
stegboxen växlas upp med 8 eller 16 kanaler när de slås samman med den första steglåda
(se diagram för detaljer). Utgångsväljaren skulle vanligtvis vara inställd på 9-16-läget för
att tillåta att olika signaler skickas från de två stegboxarna.
SD16 Channel Routing
TX
A SD16 -1- (Out 1-8)
1 Local In 1-8
2 Local In 9-16
3
4
5
6
TX
To mixer
RX
A SD16 -1- (Out 1-8)
1 XLR OUT 1-8
2
3
4
5 P16 OUT 1-8
6 P16 OUT 9-16
RX
From mixer
Obs - varje rad i tabellerna ovan representerar ett block med 8 AES50 -kanaler.
Output Switch XLR analog
Out Out
out 1-8
9-16 17-24
= AES50-A,
ch01-ch08
= AES50-A,
x
ch09-ch16
= AES50-A,
x
ch17-ch24
RX TX
B A SD16 -2- (Out 9-16)
1 1
Local In 1-8
2 2
Local In 9-16
3 3
4 4
5 5
6 6
RX TX
TX RX
B A SD16 -2- (Out 9-16)
1 1
2 2 XLR OUT 1-8
3 3
4 4
5 5 P16 OUT 1-8
6 6 P16 OUT 9-16
TX RX
P-16 Ultranet
out 1-16
= AES50-A,
ch33-ch48
RX
B
1
2
3
4
5
6
RX
TX
B
1
2
3
4
5
6
TX
