SD8/SD16

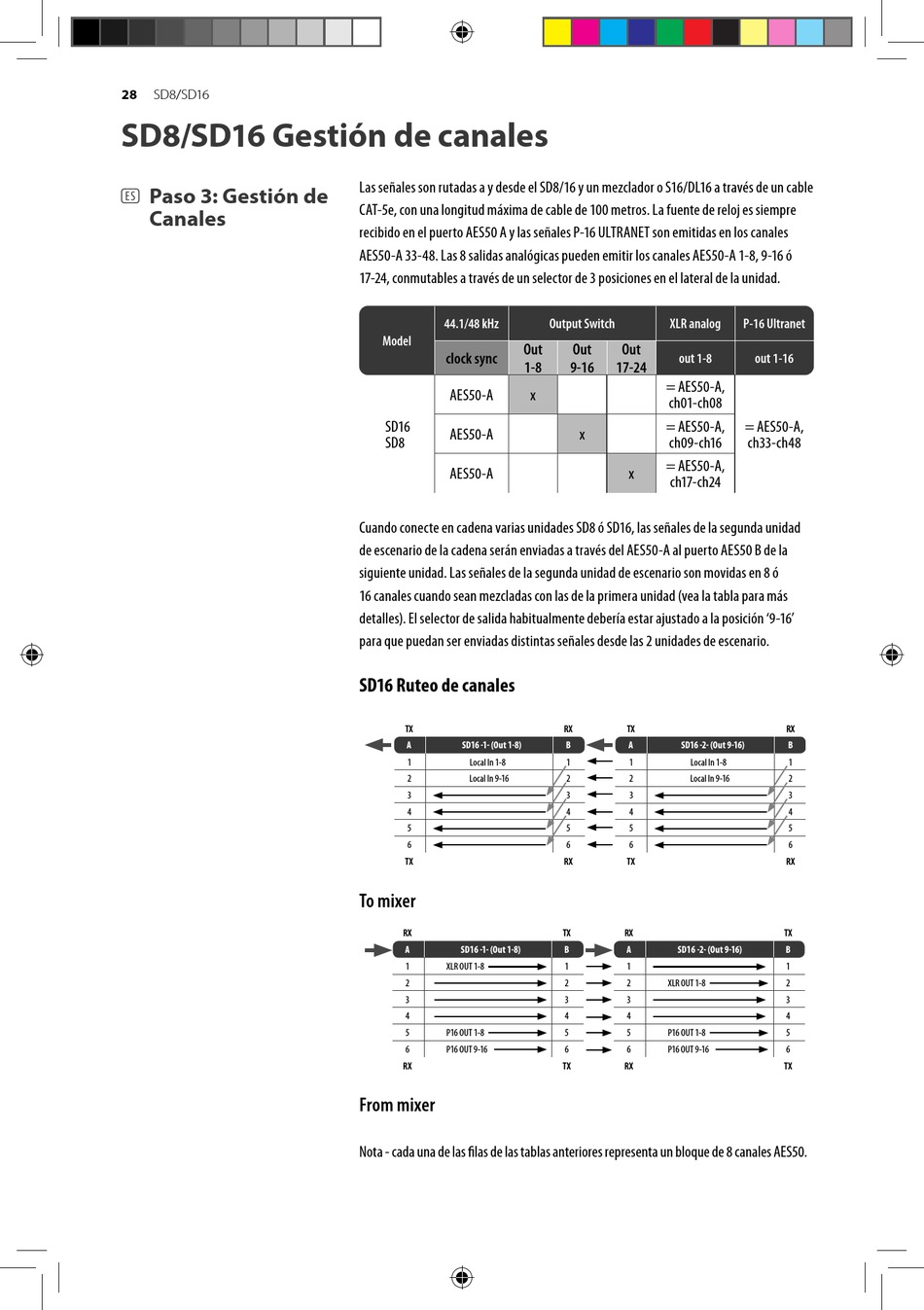

SD8/SD16 Gestión de canales
Paso 3: Gestión de
(ES)
Canales
Las señales son rutadas a y desde el SD8/16 y un mezclador o S16/DL16 a través de un cable
CAT-5e, con una longitud máxima de cable de 100 metros. La fuente de reloj es siempre
recibido en el puerto AES50 A y las señales P-16 ULTRANET son emitidas en los canales
AES50-A 33-48. Las 8 salidas analógicas pueden emitir los canales AES50-A 1-8, 9-16 ó
17-24, conmutables a través de un selector de 3 posiciones en el lateral de la unidad.
44.1/48 kHz
Model
Out
clock sync
1-8
AES50-A x
SD16
AES50-A
SD8
AES50-A
Cuando conecte en cadena varias unidades SD8 ó SD16, las señales de la segunda unidad
de escenario de la cadena serán enviadas a través del AES50-A al puerto AES50 B de la
siguiente unidad. Las señales de la segunda unidad de escenario son movidas en 8 ó
16 canales cuando sean mezcladas con las de la primera unidad (vea la tabla para más
detalles). El selector de salida habitualmente debería estar ajustado a la posición '9-16'
para que puedan ser enviadas distintas señales desde las 2 unidades de escenario.
SD16 Ruteo de canales
TX
A
SD16 -1- (Out 1-8)
1 Local In 1-8
2 Local In 9-16
3
4
5
6
TX
To mixer
RX
A
SD16 -1- (Out 1-8)
1 XLR OUT 1-8
2
3
4
5 P16 OUT 1-8
6 P16 OUT 9-16
RX
From mixer
Nota - cada una de las filas de las tablas anteriores representa un bloque de 8 canales AES50.
Output Switch XLR analog
Out Out
out 1-8
9-16 17-24
= AES50-A,
ch01-ch08
= AES50-A,
x
ch09-ch16
= AES50-A,
x
ch17-ch24
RX TX
B A
SD16 -2- (Out 9-16)
1 1 Local In 1-8
2 2 Local In 9-16
3 3
4 4
5 5
6 6
RX TX
TX RX
B A
SD16 -2- (Out 9-16)
1 1
2 2 XLR OUT 1-8
3 3
4 4
5 5 P16 OUT 1-8
6 6 P16 OUT 9-16
TX RX
P-16 Ultranet
out 1-16
= AES50-A,
ch33-ch48
RX
B
1
2
3
4
5
6
RX
TX
B
1
2
3
4
5
6
TX
