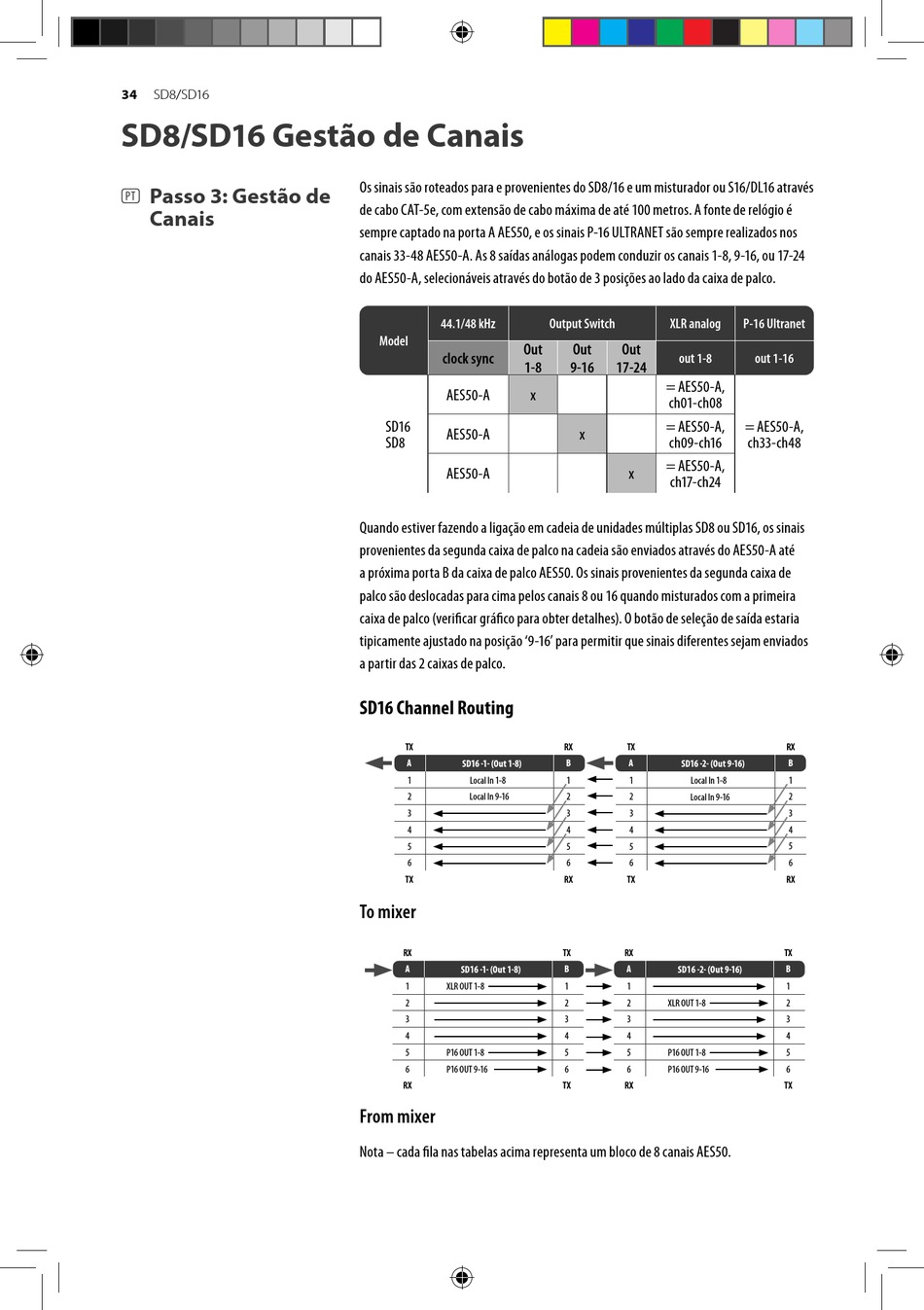

SD8/SD16
SD8/SD16 Gestão de Canais
Passo 3: Gestão de
(PT)
Canais
Os sinais são roteados para e provenientes do SD8/16 e um misturador ou S16/DL16 através
de cabo CAT-5e, com extensão de cabo máxima de até 100 metros. A fonte de relógio é
sempre captado na porta A AES50, e os sinais P-16 ULTRANET são sempre realizados nos
canais 33-48 AES50-A. As 8 saídas análogas podem conduzir os canais 1-8, 9-16, ou 17-24
do AES50-A, selecionáveis através do botão de 3 posições ao lado da caixa de palco.
44.1/48 kHz
Model
Out
clock sync
1-8
AES50-A x
SD16
AES50-A
SD8
AES50-A
Quando estiver fazendo a ligação em cadeia de unidades múltiplas SD8 ou SD16, os sinais
provenientes da segunda caixa de palco na cadeia são enviados através do AES50-A até
a próxima porta B da caixa de palco AES50. Os sinais provenientes da segunda caixa de
palco são deslocadas para cima pelos canais 8 ou 16 quando misturados com a primeira
caixa de palco (verificar gráfico para obter detalhes). O botão de seleção de saída estaria
tipicamente ajustado na posição '9-16' para permitir que sinais diferentes sejam enviados
a partir das 2 caixas de palco.
SD16 Channel Routing
TX
A SD16 -1- (Out 1-8)
1 Local In 1-8
2 Local In 9-16
3
4
5
6
TX
To mixer
RX
A SD16 -1- (Out 1-8)
1 XLR OUT 1-8
2
3
4
5 P16 OUT 1-8
6 P16 OUT 9-16
RX
From mixer
Nota – cada fila nas tabelas acima representa um bloco de 8 canais AES50.
Output Switch XLR analog
Out Out
out 1-8
9-16 17-24
= AES50-A,
ch01-ch08
= AES50-A,
x
ch09-ch16
= AES50-A,
x
ch17-ch24
RX TX
B A SD16 -2- (Out 9-16)
1 1 Local In 1-8
2 2 Local In 9-16
3 3
4 4
5 5
6 6
RX TX
TX RX
B A SD16 -2- (Out 9-16)
1 1
2 2 XLR OUT 1-8
3 3
4 4
5 5 P16 OUT 1-8
6 6 P16 OUT 9-16
TX RX
P-16 Ultranet
out 1-16
= AES50-A,
ch33-ch48
RX
B
1
2
3
4
5
6
RX
TX
B
1
2
3
4
5
6
TX
