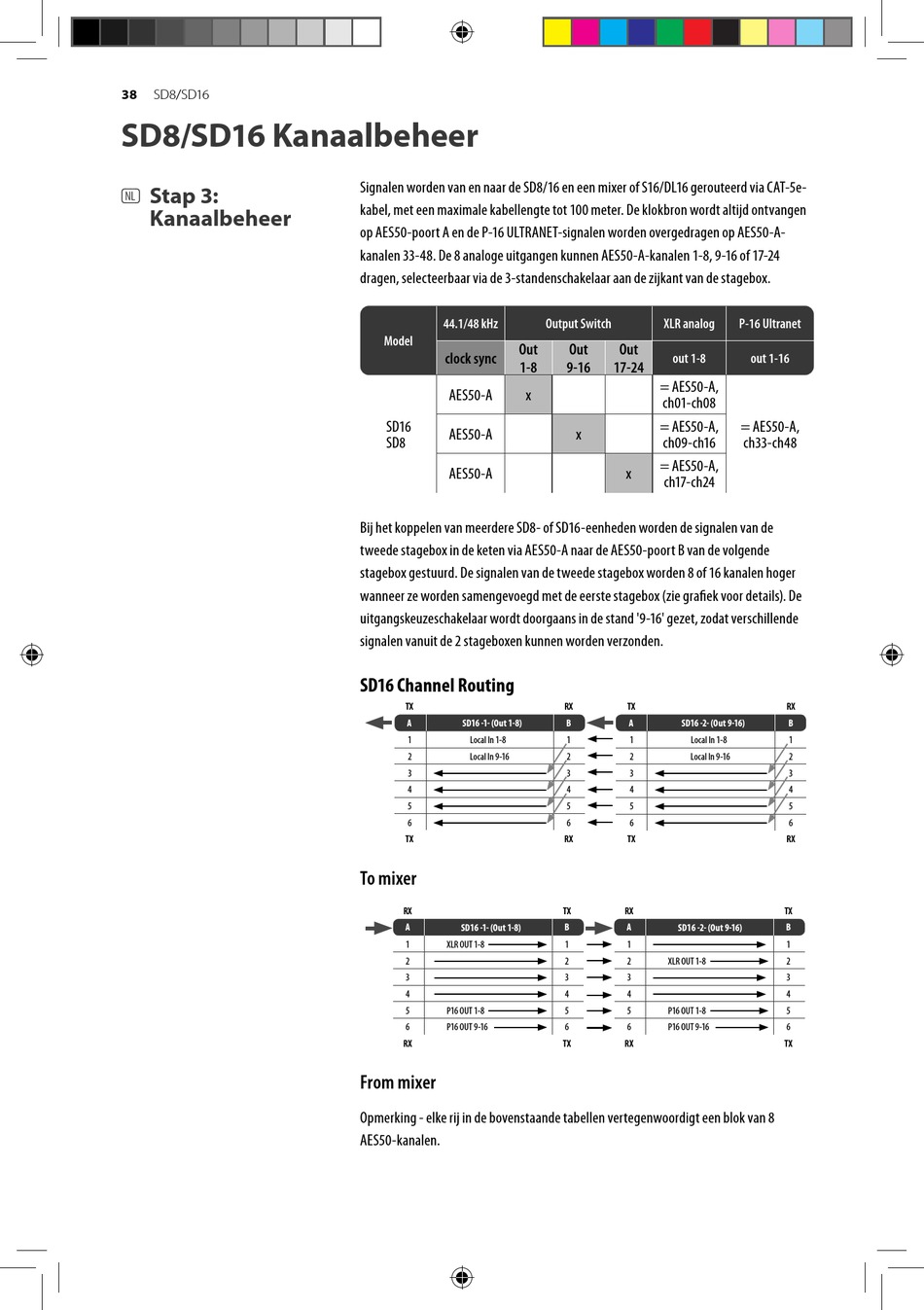

Behringer SD8 Schnellstartanleitung Seite 38

38
SD8/SD16
SD8/SD16 Kanaalbeheer
Stap 3:
(NL)
Kanaalbeheer
Signalen worden van en naar de SD8/16 en een mixer of S16/DL16 gerouteerd via CAT-5e-
kabel, met een maximale kabellengte tot 100 meter. De klokbron wordt altijd ontvangen
op AES50-poort A en de P-16 ULTRANET-signalen worden overgedragen op AES50-A-
kanalen 33-48. De 8 analoge uitgangen kunnen AES50-A-kanalen 1-8, 9-16 of 17-24
dragen, selecteerbaar via de 3-standenschakelaar aan de zijkant van de stagebox.
44.1/48 kHz
Model
Out
clock sync
1-8
AES50-A x
SD16
AES50-A
SD8
AES50-A
Bij het koppelen van meerdere SD8- of SD16-eenheden worden de signalen van de
tweede stagebox in de keten via AES50-A naar de AES50-poort B van de volgende
stagebox gestuurd. De signalen van de tweede stagebox worden 8 of 16 kanalen hoger
wanneer ze worden samengevoegd met de eerste stagebox (zie grafiek voor details). De
uitgangskeuzeschakelaar wordt doorgaans in de stand '9-16' gezet, zodat verschillende
signalen vanuit de 2 stageboxen kunnen worden verzonden.
SD16 Channel Routing
TX
A SD16 -1- (Out 1-8)
1 Local In 1-8
2 Local In 9-16
3
4
5
6
TX
To mixer
RX
A SD16 -1- (Out 1-8)
1 XLR OUT 1-8
2
3
4
5 P16 OUT 1-8
6 P16 OUT 9-16
RX
From mixer
Opmerking - elke rij in de bovenstaande tabellen vertegenwoordigt een blok van 8
AES50-kanalen.
Output Switch XLR analog
Out Out
out 1-8
9-16 17-24
= AES50-A,
ch01-ch08
= AES50-A,
x
ch09-ch16
= AES50-A,
x
ch17-ch24
RX TX
B A SD16 -2- (Out 9-16)
1 1
Local In 1-8
2 2
Local In 9-16
3 3
4 4
5 5
6 6
RX TX
TX RX
B A SD16 -2- (Out 9-16)
1 1
2 2 XLR OUT 1-8
3 3
4 4
5 5 P16 OUT 1-8
6 6 P16 OUT 9-16
TX RX
P-16 Ultranet
out 1-16
= AES50-A,
ch33-ch48
RX
B
1
2
3
4
5
6
RX
TX
B
1
2
3
4
5
6
TX
