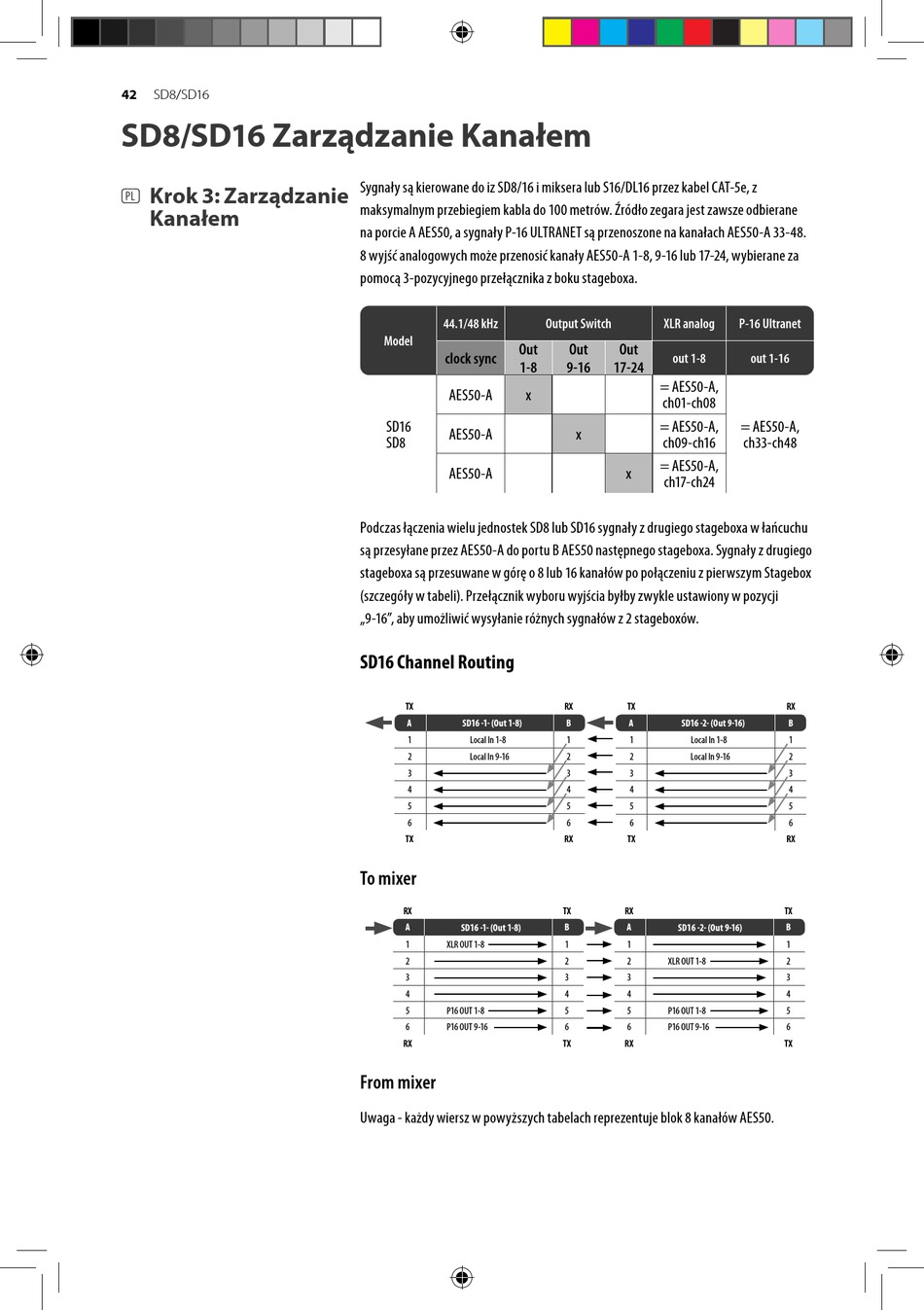

SD8/SD16
SD8/SD16 Zarządzanie Kanałem
Krok 3: Zarządzanie
(PL)
Kanałem
Sygnały są kierowane do iz SD8/16 i miksera lub S16/DL16 przez kabel CAT-5e, z
maksymalnym przebiegiem kabla do 100 metrów. Źródło zegara jest zawsze odbierane
na porcie A AES50, a sygnały P-16 ULTRANET są przenoszone na kanałach AES50-A 33-48.
8 wyjść analogowych może przenosić kanały AES50-A 1-8, 9-16 lub 17-24, wybierane za
pomocą 3-pozycyjnego przełącznika z boku stageboxa.
44.1/48 kHz
Model
Out
clock sync
1-8
AES50-A
x
SD16
AES50-A
SD8
AES50-A
Podczas łączenia wielu jednostek SD8 lub SD16 sygnały z drugiego stageboxa w łańcuchu
są przesyłane przez AES50-A do portu B AES50 następnego stageboxa. Sygnały z drugiego
stageboxa są przesuwane w górę o 8 lub 16 kanałów po połączeniu z pierwszym Stagebox
(szczegóły w tabeli). Przełącznik wyboru wyjścia byłby zwykle ustawiony w pozycji
„9-16", aby umożliwić wysyłanie różnych sygnałów z 2 stageboxów.
SD16 Channel Routing
TX
A
SD16 -1- (Out 1-8)
1
Local In 1-8
2
Local In 9-16
3
4
5
6
TX
To mixer
RX
A
SD16 -1- (Out 1-8)
1
XLR OUT 1-8
2
3
4
5
P16 OUT 1-8
6
P16 OUT 9-16
RX
From mixer
Uwaga - każdy wiersz w powyższych tabelach reprezentuje blok 8 kanałów AES50.
Output Switch
XLR analog
Out
Out
out 1-8
9-16
17-24
= AES50-A,
ch01-ch08
= AES50-A,
x
ch09-ch16
= AES50-A,
x
ch17-ch24
RX
TX
B
A
SD16 -2- (Out 9-16)
1
1
Local In 1-8
2
2
Local In 9-16
3
3
4
4
5
5
6
6
RX
TX
TX
RX
B
A
SD16 -2- (Out 9-16)
1
1
2
2
XLR OUT 1-8
3
3
4
4
5
5
P16 OUT 1-8
6
6
P16 OUT 9-16
TX
RX
P-16 Ultranet
out 1-16
= AES50-A,
ch33-ch48
RX
B
1
2
3
4
5
6
RX
TX
B
1
2
3
4
5
6
TX
