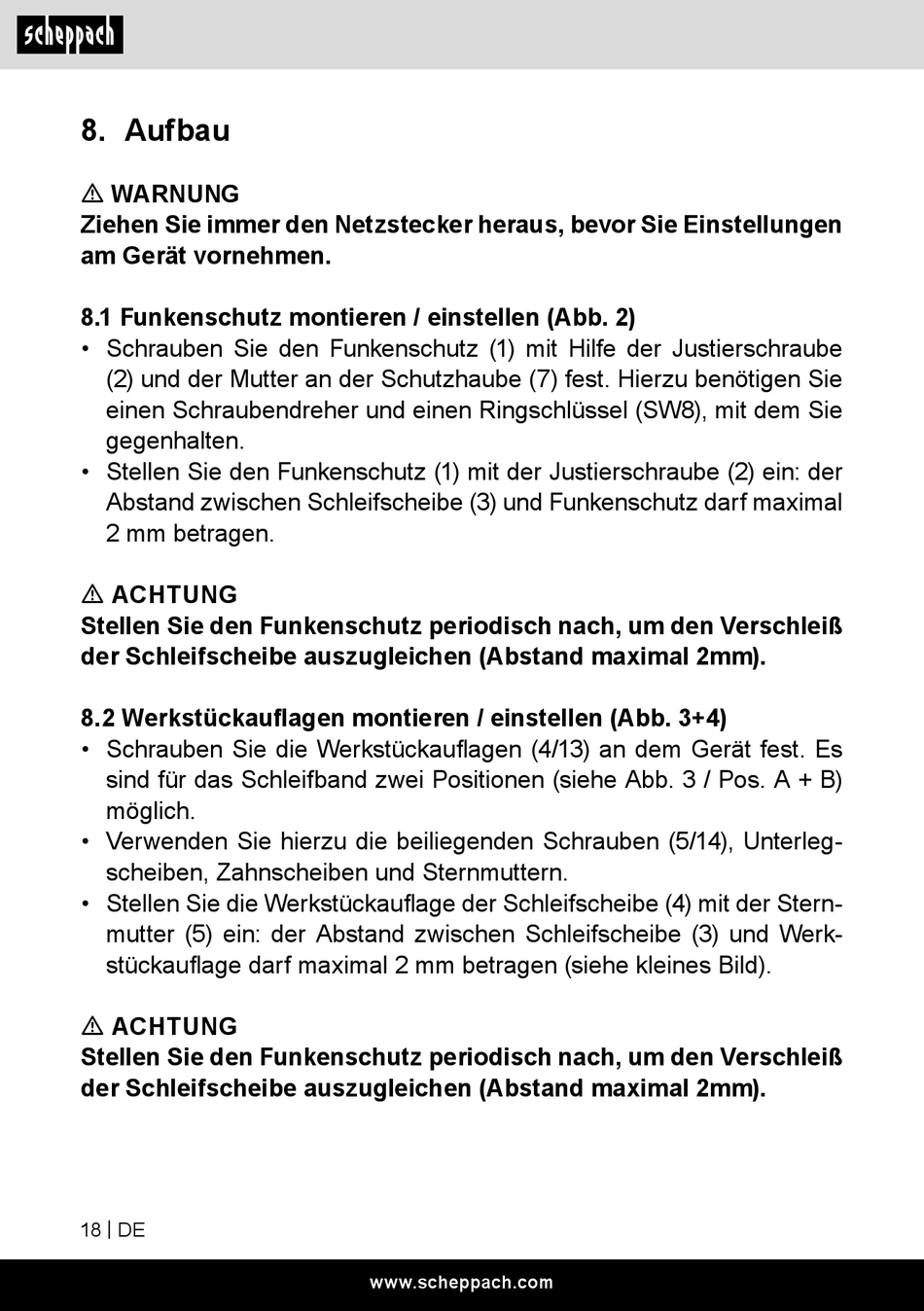

8. Aufbau
m WARNUNG
Ziehen Sie immer den Netzstecker heraus, bevor Sie Einstellungen
am Gerät vornehmen.
8.1 Funkenschutz montieren / einstellen (Abb. 2)
• Schrauben Sie den Funkenschutz (1) mit Hilfe der Justierschraube
(2) und der Mutter an der Schutzhaube (7) fest. Hierzu benötigen Sie
einen Schraubendreher und einen Ringschlüssel (SW8), mit dem Sie
gegenhalten.
• Stellen Sie den Funkenschutz (1) mit der Justierschraube (2) ein: der
Abstand zwischen Schleifscheibe (3) und Funkenschutz darf maximal
2 mm betragen.
m ACHTUNG
Stellen Sie den Funkenschutz periodisch nach, um den Verschleiß
der Schleifscheibe auszugleichen (Abstand maximal 2mm).
8.2 Werkstückauflagen montieren / einstellen (Abb. 3+4)
• Schrauben Sie die Werkstückauflagen (4/13) an dem Gerät fest. Es
sind für das Schleifband zwei Positionen (siehe Abb. 3 / Pos. A + B)
möglich.
• Verwenden Sie hierzu die beiliegenden Schrauben (5/14), Unterleg-
scheiben, Zahnscheiben und Sternmuttern.
• Stellen Sie die Werkstückauflage der Schleifscheibe (4) mit der Stern-
mutter (5) ein: der Abstand zwischen Schleifscheibe (3) und Werk-
stückauflage darf maximal 2 mm betragen (siehe kleines Bild).
m ACHTUNG
Stellen Sie den Funkenschutz periodisch nach, um den Verschleiß
der Schleifscheibe auszugleichen (Abstand maximal 2mm).
18 | DE
www.scheppach.com
