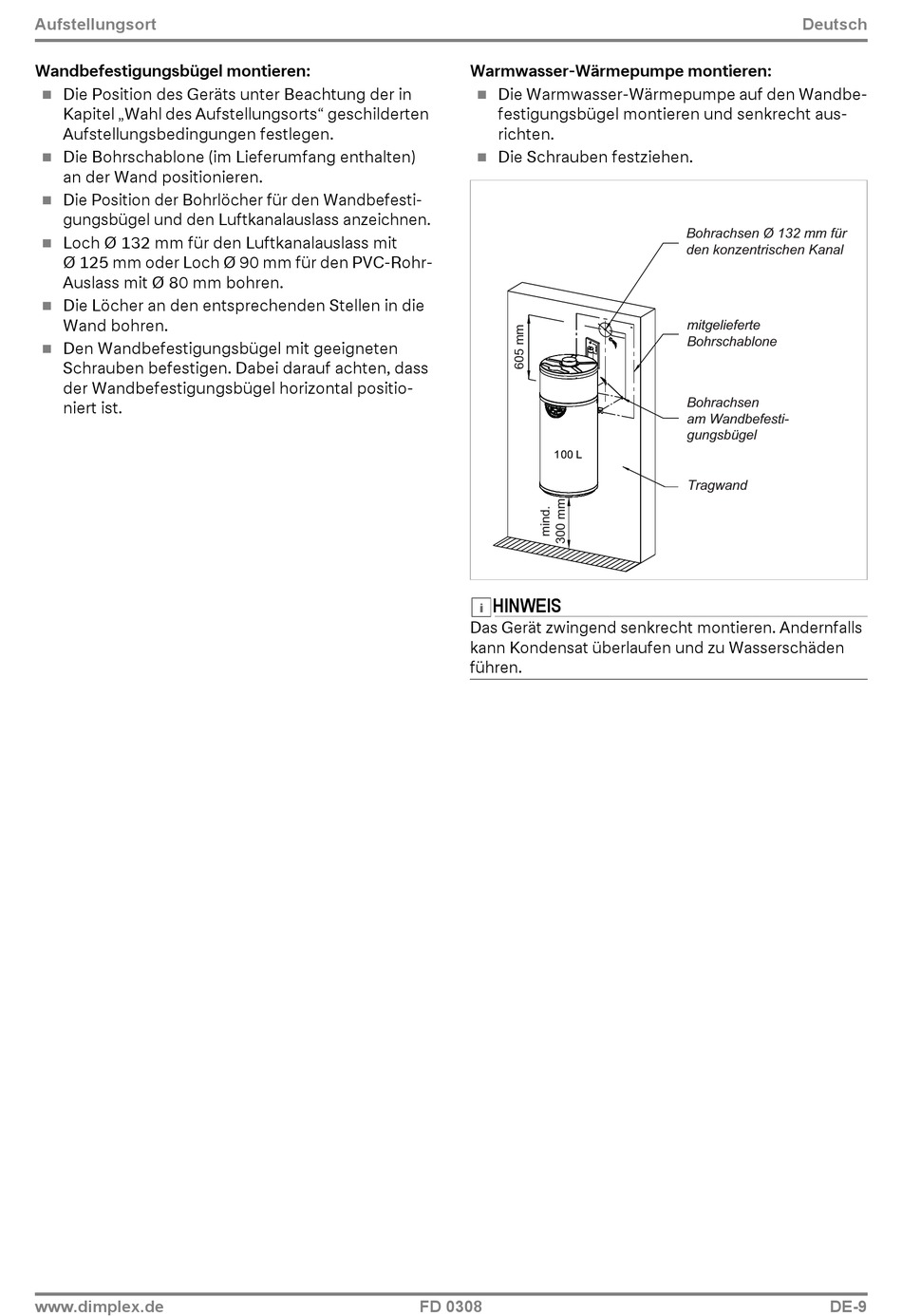

Aufstellungsort
Wandbefestigungsbügel montieren:
Die Position des Geräts unter Beachtung der in
Kapitel „Wahl des Aufstellungsorts" geschilderten
Aufstellungsbedingungen festlegen.
Die Bohrschablone (im Lieferumfang enthalten)
an der Wand positionieren.
Die Position der Bohrlöcher für den Wandbefesti-
gungsbügel und den Luftkanalauslass anzeichnen.
Loch Ø 132 mm für den Luftkanalauslass mit
Ø 125 mm oder Loch Ø 90 mm für den PVC-Rohr-
Auslass mit Ø 80 mm bohren.
Die Löcher an den entsprechenden Stellen in die
Wand bohren.
Den Wandbefestigungsbügel mit geeigneten
Schrauben befestigen. Dabei darauf achten, dass
der Wandbefestigungsbügel horizontal positio-
niert ist.
www.dimplex.de
Warmwasser-Wärmepumpe montieren:
Die Warmwasser-Wärmepumpe auf den Wandbe-
festigungsbügel montieren und senkrecht aus-
richten.
Die Schrauben festziehen.
HINWEIS
Das Gerät zwingend senkrecht montieren. Andernfalls
kann Kondensat überlaufen und zu Wasserschäden
führen.
FD 0308
Deutsch
Bohrachsen Ø 132 mm für
den konzentrischen Kanal
mitgelieferte
Bohrschablone
Bohrachsen
am Wandbefesti-
gungsbügel
Tragwand
