Deutsch

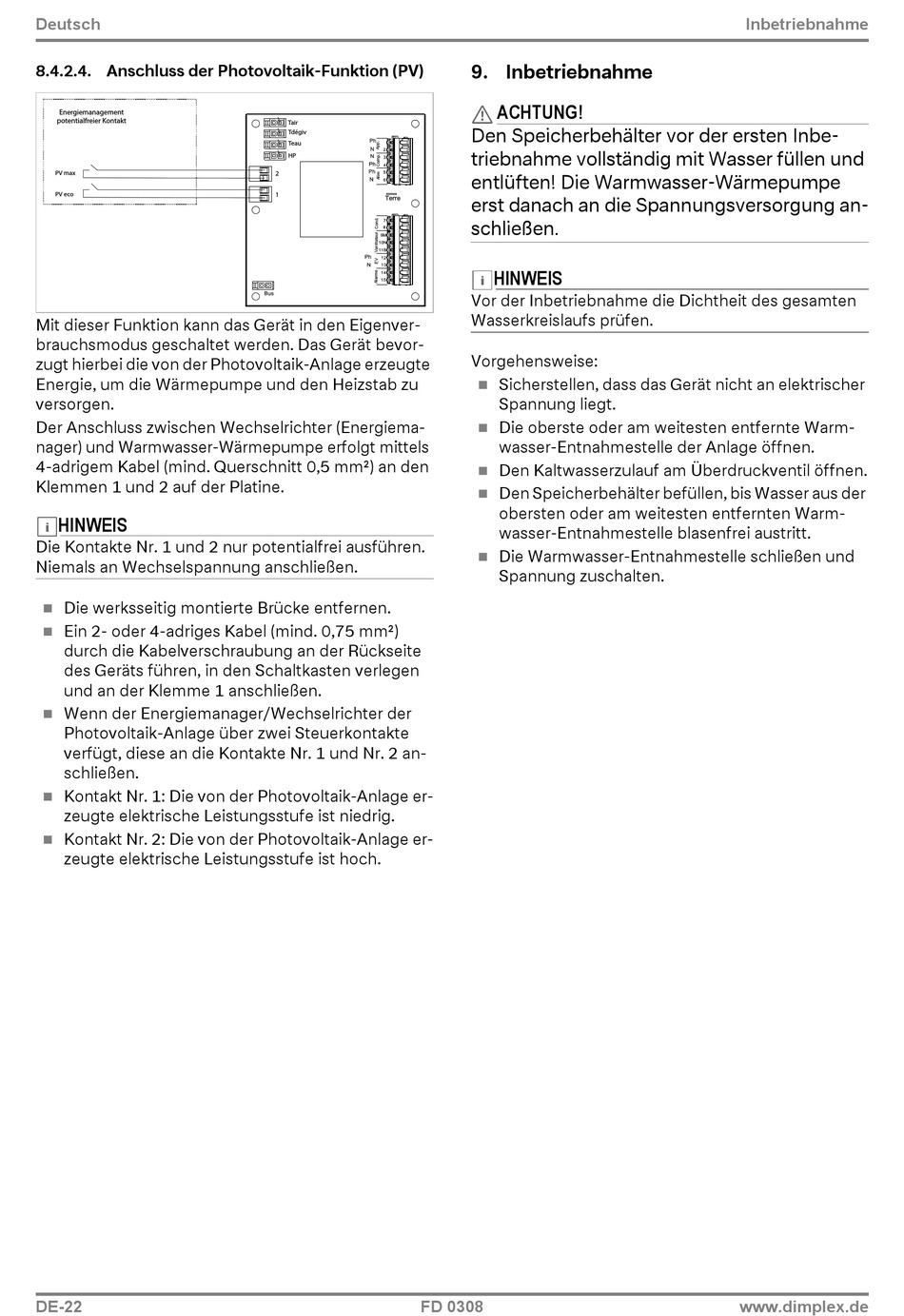

8.4.2.4. Anschluss der Photovoltaik-Funktion (PV)
Energiemanagement
potentialfreier Kontakt
PV max
PV eco
Mit dieser Funktion kann das Gerät in den Eigenver-
brauchsmodus geschaltet werden. Das Gerät bevor-
zugt hierbei die von der Photovoltaik-Anlage erzeugte
Energie, um die Wärmepumpe und den Heizstab zu
versorgen.
Der Anschluss zwischen Wechselrichter (Energiema-
nager) und Warmwasser-Wärmepumpe erfolgt mittels
4-adrigem Kabel (mind. Querschnitt 0,5 mm²) an den
Klemmen 1 und 2 auf der Platine.
HINWEIS
Die Kontakte Nr. 1 und 2 nur potentialfrei ausführen.
Niemals an Wechselspannung anschließen.
Die werksseitig montierte Brücke entfernen.
Ein 2- oder 4-adriges Kabel (mind. 0,75 mm²)
durch die Kabelverschraubung an der Rückseite
des Geräts führen, in den Schaltkasten verlegen
und an der Klemme 1 anschließen.
Wenn der Energiemanager/Wechselrichter der
Photovoltaik-Anlage über zwei Steuerkontakte
verfügt, diese an die Kontakte Nr. 1 und Nr. 2 an-
schließen.
Kontakt Nr. 1: Die von der Photovoltaik-Anlage er-
zeugte elektrische Leistungsstufe ist niedrig.
Kontakt Nr. 2: Die von der Photovoltaik-Anlage er-
zeugte elektrische Leistungsstufe ist hoch.
DE-22
Tair
Tdégiv
Teau
HP
2
1
FD 0308
9. Inbetriebnahme
ACHTUNG!
ACHTUNG!
ACHTUNG!
Den Speicherbehälter vor der ersten Inbe-
triebnahme vollständig mit Wasser füllen und
entlüften! Die Warmwasser-Wärmepumpe
erst danach an die Spannungsversorgung an-
schließen.
HINWEIS
Vor der Inbetriebnahme die Dichtheit des gesamten
Wasserkreislaufs prüfen.
Vorgehensweise:
Sicherstellen, dass das Gerät nicht an elektrischer
Spannung liegt.
Die oberste oder am weitesten entfernte Warm-
wasser-Entnahmestelle der Anlage öffnen.
Den Kaltwasserzulauf am Überdruckventil öffnen.
Den Speicherbehälter befüllen, bis Wasser aus der
obersten oder am weitesten entfernten Warm-
wasser-Entnahmestelle blasenfrei austritt.
Die Warmwasser-Entnahmestelle schließen und
Spannung zuschalten.
Inbetriebnahme
www.dimplex.de
