Deutsch
Pos.
Bezeichnung
Luftanschlussset
Ø 80 mm/125 mm, Länge 975 mm
(Luftkanalstutzen; Wandabdichtung Ø 125 mm;
runde Abschlussblende; isoliertes T-Stück
Ø 125 mm; Abdeckung für isoliertes T-Stück;
a
isoliertes Rohr Ø 125 mm, Länge 85 cm; PVC-
Rohr Ø 125 mm, Länge 500 mm;
PVC-Rohr Ø 80 mm, Länge 100 cm; PVC-Bogen
Ø 80 mm; Verbindungsmuffe für isoliertes Rohr
Ø 125 mm; Verbindungsmuffe für PVC Rohr
Ø 80 mm)

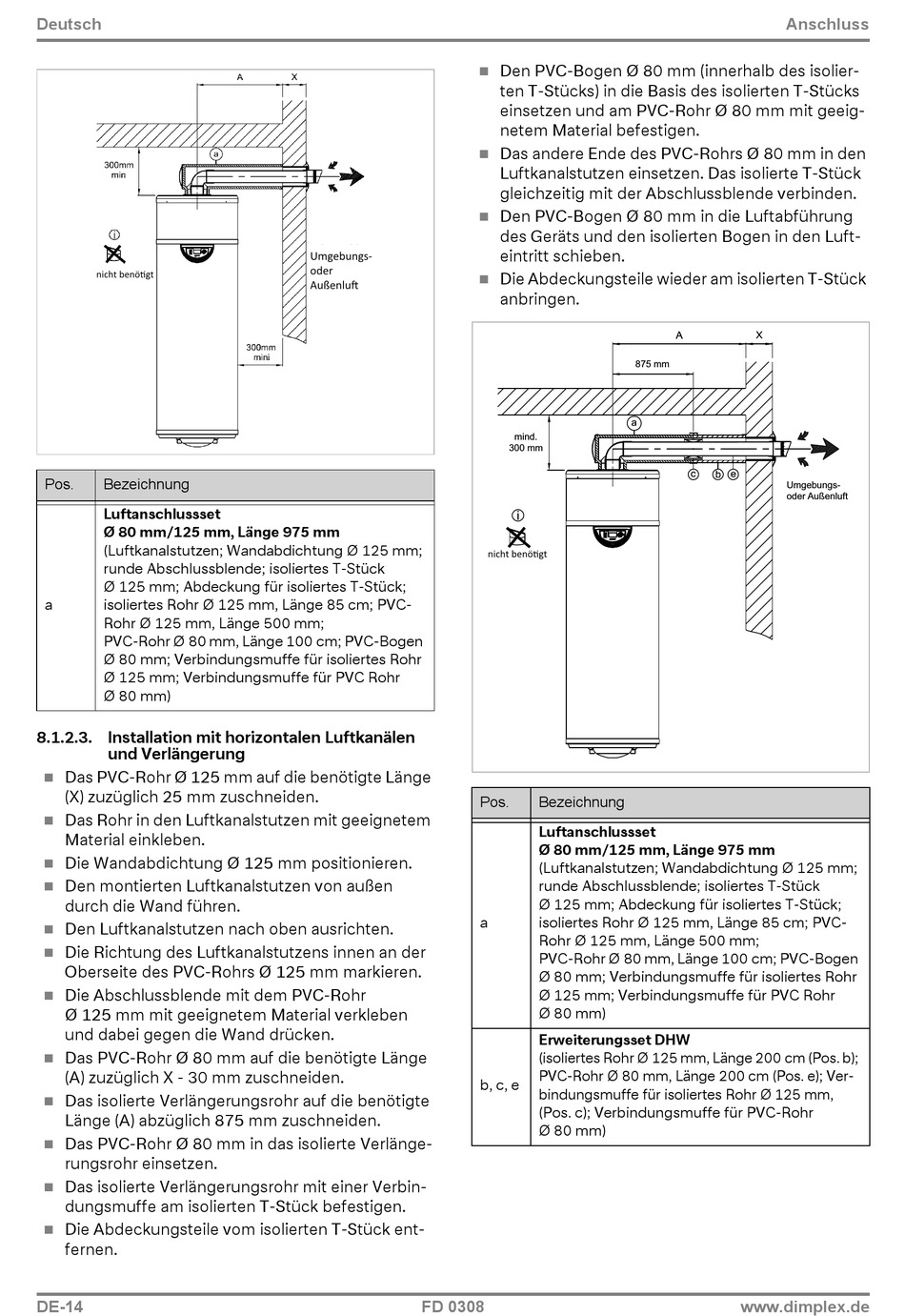

8.1.2.3. Installation mit horizontalen Luftkanälen
und Verlängerung
Das PVC-Rohr Ø 125 mm auf die benötigte Länge
(X) zuzüglich 25 mm zuschneiden.
Das Rohr in den Luftkanalstutzen mit geeignetem
Material einkleben.
Die Wandabdichtung Ø 125 mm positionieren.
Den montierten Luftkanalstutzen von außen
durch die Wand führen.
Den Luftkanalstutzen nach oben ausrichten.
Die Richtung des Luftkanalstutzens innen an der
Oberseite des PVC-Rohrs Ø 125 mm markieren.
Die Abschlussblende mit dem PVC-Rohr
Ø 125 mm mit geeignetem Material verkleben
und dabei gegen die Wand drücken.
Das PVC-Rohr Ø 80 mm auf die benötigte Länge
(A) zuzüglich X - 30 mm zuschneiden.
Das isolierte Verlängerungsrohr auf die benötigte
Länge (A) abzüglich 875 mm zuschneiden.
Das PVC-Rohr Ø 80 mm in das isolierte Verlänge-
rungsrohr einsetzen.
Das isolierte Verlängerungsrohr mit einer Verbin-
dungsmuffe am isolierten T-Stück befestigen.
Die Abdeckungsteile vom isolierten T-Stück ent-
fernen.
DE-14
Den PVC-Bogen Ø 80 mm (innerhalb des isolier-
ten T-Stücks) in die Basis des isolierten T-Stücks
einsetzen und am PVC-Rohr Ø 80 mm mit geeig-
netem Material befestigen.
Das andere Ende des PVC-Rohrs Ø 80 mm in den
Luftkanalstutzen einsetzen. Das isolierte T-Stück
gleichzeitig mit der Abschlussblende verbinden.
Den PVC-Bogen Ø 80 mm in die Luftabführung
des Geräts und den isolierten Bogen in den Luft-
eintritt schieben.
Die Abdeckungsteile wieder am isolierten T-Stück
anbringen.
mind.
300 mm
Pos.
Bezeichnung
Luftanschlussset
Ø 80 mm/125 mm, Länge 975 mm
(Luftkanalstutzen; Wandabdichtung Ø 125 mm;
runde Abschlussblende; isoliertes T-Stück
Ø 125 mm; Abdeckung für isoliertes T-Stück;
a
isoliertes Rohr Ø 125 mm, Länge 85 cm; PVC-
Rohr Ø 125 mm, Länge 500 mm;
PVC-Rohr Ø 80 mm, Länge 100 cm; PVC-Bogen
Ø 80 mm; Verbindungsmuffe für isoliertes Rohr
Ø 125 mm; Verbindungsmuffe für PVC Rohr
Ø 80 mm)
Erweiterungsset DHW
(isoliertes Rohr Ø 125 mm, Länge 200 cm (Pos. b);
PVC-Rohr Ø 80 mm, Länge 200 cm (Pos. e); Ver-
b, c, e
bindungsmuffe für isoliertes Rohr Ø 125 mm,
(Pos. c); Verbindungsmuffe für PVC-Rohr
Ø 80 mm)
FD 0308
Anschluss
875 mm
Umgebungs-
oder Außenluft
www.dimplex.de
