Anschluss

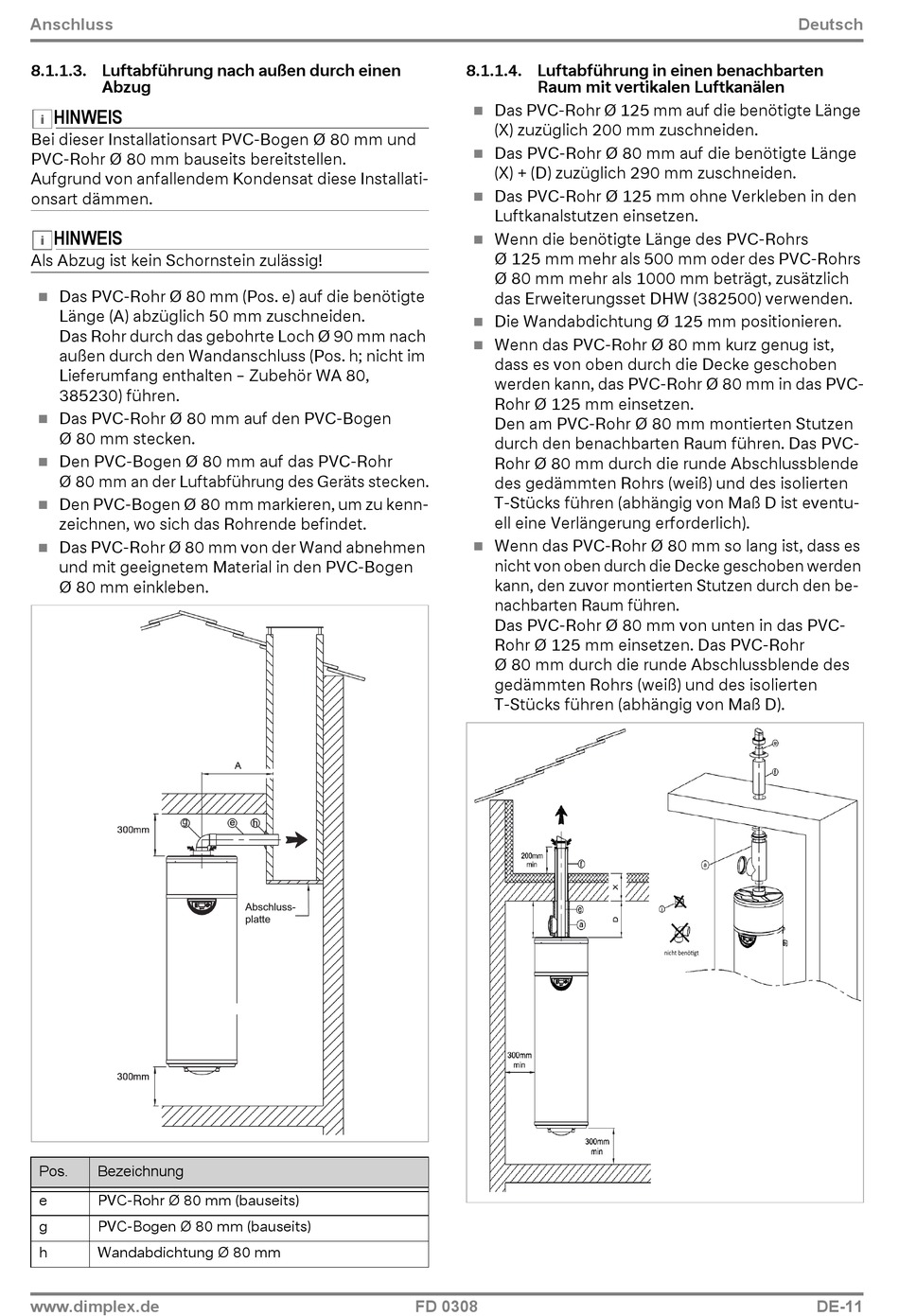

8.1.1.3. Luftabführung nach außen durch einen
Abzug
HINWEIS
Bei dieser Installationsart PVC-Bogen Ø 80 mm und
PVC-Rohr Ø 80 mm bauseits bereitstellen.
Aufgrund von anfallendem Kondensat diese Installati-
onsart dämmen.
HINWEIS
Als Abzug ist kein Schornstein zulässig!
Das PVC-Rohr Ø 80 mm (Pos. e) auf die benötigte
Länge (A) abzüglich 50 mm zuschneiden.
Das Rohr durch das gebohrte Loch Ø 90 mm nach
außen durch den Wandanschluss (Pos. h; nicht im
Lieferumfang enthalten – Zubehör WA 80,
385230) führen.
Das PVC-Rohr Ø 80 mm auf den PVC-Bogen
Ø 80 mm stecken.
Den PVC-Bogen Ø 80 mm auf das PVC-Rohr
Ø 80 mm an der Luftabführung des Geräts stecken.
Den PVC-Bogen Ø 80 mm markieren, um zu kenn-
zeichnen, wo sich das Rohrende befindet.
Das PVC-Rohr Ø 80 mm von der Wand abnehmen
und mit geeignetem Material in den PVC-Bogen
Ø 80 mm einkleben.
Pos.
Bezeichnung
e
PVC-Rohr Ø 80 mm (bauseits)
g
PVC-Bogen Ø 80 mm (bauseits)
h
Wandabdichtung Ø 80 mm
www.dimplex.de
Abschluss-
platte
FD 0308
8.1.1.4. Luftabführung in einen benachbarten
Raum mit vertikalen Luftkanälen
Das PVC-Rohr Ø 125 mm auf die benötigte Länge
(X) zuzüglich 200 mm zuschneiden.
Das PVC-Rohr Ø 80 mm auf die benötigte Länge
(X) + (D) zuzüglich 290 mm zuschneiden.
Das PVC-Rohr Ø 125 mm ohne Verkleben in den
Luftkanalstutzen einsetzen.
Wenn die benötigte Länge des PVC-Rohrs
Ø 125 mm mehr als 500 mm oder des PVC-Rohrs
Ø 80 mm mehr als 1000 mm beträgt, zusätzlich
das Erweiterungsset DHW (382500) verwenden.
Die Wandabdichtung Ø 125 mm positionieren.
Wenn das PVC-Rohr Ø 80 mm kurz genug ist,
dass es von oben durch die Decke geschoben
werden kann, das PVC-Rohr Ø 80 mm in das PVC-
Rohr Ø 125 mm einsetzen.
Den am PVC-Rohr Ø 80 mm montierten Stutzen
durch den benachbarten Raum führen. Das PVC-
Rohr Ø 80 mm durch die runde Abschlussblende
des gedämmten Rohrs (weiß) und des isolierten
T-Stücks führen (abhängig von Maß D ist eventu-
ell eine Verlängerung erforderlich).
Wenn das PVC-Rohr Ø 80 mm so lang ist, dass es
nicht von oben durch die Decke geschoben werden
kann, den zuvor montierten Stutzen durch den be-
nachbarten Raum führen.
Das PVC-Rohr Ø 80 mm von unten in das PVC-
Rohr Ø 125 mm einsetzen. Das PVC-Rohr
Ø 80 mm durch die runde Abschlussblende des
gedämmten Rohrs (weiß) und des isolierten
T-Stücks führen (abhängig von Maß D).
Deutsch
DE-11
