Deutsch
Pos.
Bezeichnung
Erweiterungsset DHW
(isoliertes Rohr Ø 125 mm, Länge 200 cm (Pos. b);
PVC-Rohr Ø 80 mm, Länge 200 cm (Pos. e);
b, c, e
Verbindungsmuffe für isoliertes Rohr Ø 125 mm,
(Pos. c); Verbindungsmuffe für PVC-Rohr
Ø 80 mm)
Isolierter Bogen Ø 80/125 für Luftkanal
(im Luftanschluss enthalten)
d
(isoliertes T-Stück Ø 125 mm; PVC-Bogen
Ø 80 mm; Abdeckung für isoliertes T-Stück)

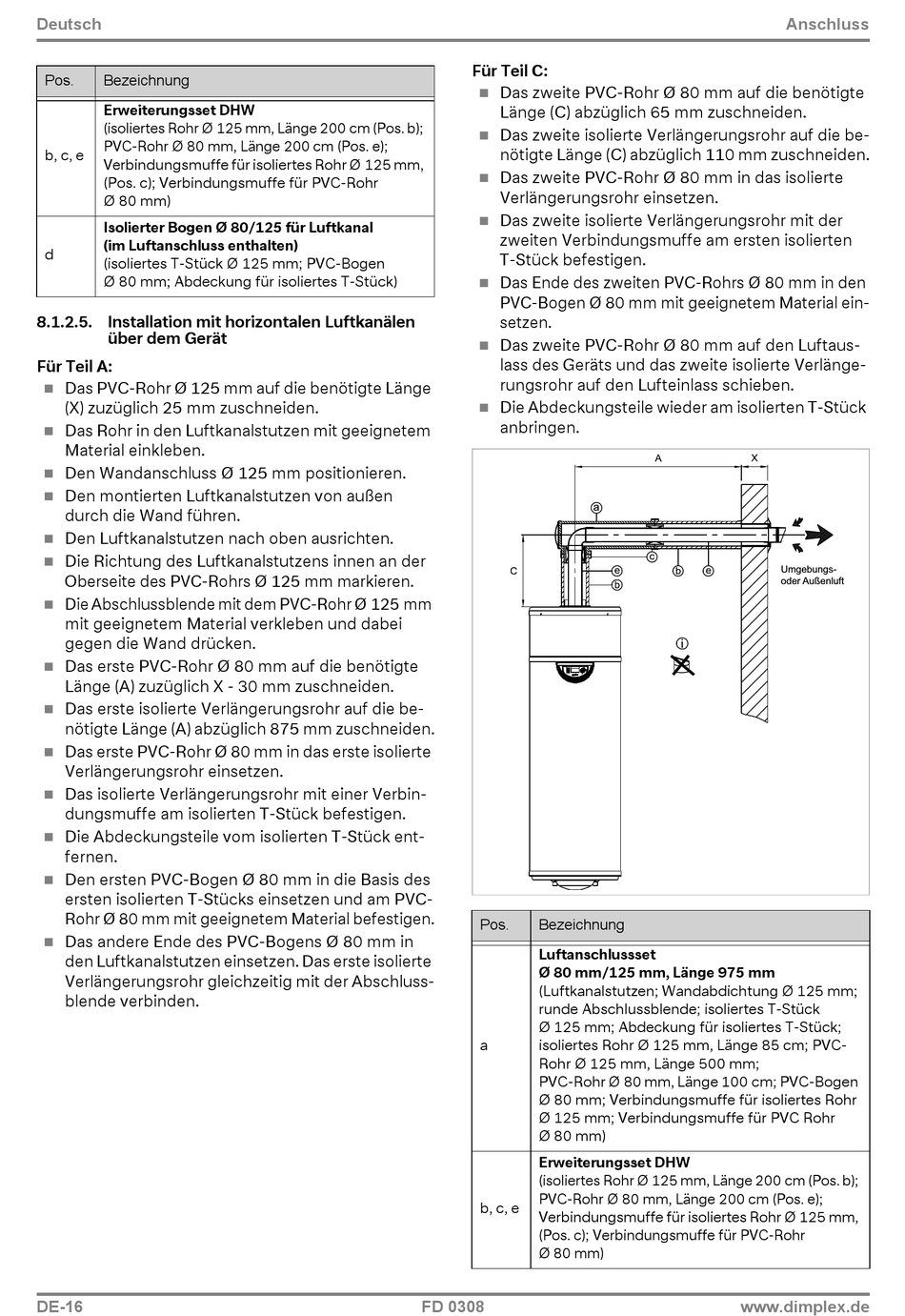

8.1.2.5. Installation mit horizontalen Luftkanälen
über dem Gerät
Für Teil A:
Das PVC-Rohr Ø 125 mm auf die benötigte Länge
(X) zuzüglich 25 mm zuschneiden.
Das Rohr in den Luftkanalstutzen mit geeignetem
Material einkleben.
Den Wandanschluss Ø 125 mm positionieren.
Den montierten Luftkanalstutzen von außen
durch die Wand führen.
Den Luftkanalstutzen nach oben ausrichten.
Die Richtung des Luftkanalstutzens innen an der
Oberseite des PVC-Rohrs Ø 125 mm markieren.
Die Abschlussblende mit dem PVC-Rohr Ø 125 mm
mit geeignetem Material verkleben und dabei
gegen die Wand drücken.
Das erste PVC-Rohr Ø 80 mm auf die benötigte
Länge (A) zuzüglich X - 30 mm zuschneiden.
Das erste isolierte Verlängerungsrohr auf die be-
nötigte Länge (A) abzüglich 875 mm zuschneiden.
Das erste PVC-Rohr Ø 80 mm in das erste isolierte
Verlängerungsrohr einsetzen.
Das isolierte Verlängerungsrohr mit einer Verbin-
dungsmuffe am isolierten T-Stück befestigen.
Die Abdeckungsteile vom isolierten T-Stück ent-
fernen.
Den ersten PVC-Bogen Ø 80 mm in die Basis des
ersten isolierten T-Stücks einsetzen und am PVC-
Rohr Ø 80 mm mit geeignetem Material befestigen.
Das andere Ende des PVC-Bogens Ø 80 mm in
den Luftkanalstutzen einsetzen. Das erste isolierte
Verlängerungsrohr gleichzeitig mit der Abschluss-
blende verbinden.
DE-16
Für Teil C:
Das zweite PVC-Rohr Ø 80 mm auf die benötigte
Länge (C) abzüglich 65 mm zuschneiden.
Das zweite isolierte Verlängerungsrohr auf die be-
nötigte Länge (C) abzüglich 110 mm zuschneiden.
Das zweite PVC-Rohr Ø 80 mm in das isolierte
Verlängerungsrohr einsetzen.
Das zweite isolierte Verlängerungsrohr mit der
zweiten Verbindungsmuffe am ersten isolierten
T-Stück befestigen.
Das Ende des zweiten PVC-Rohrs Ø 80 mm in den
PVC-Bogen Ø 80 mm mit geeignetem Material ein-
setzen.
Das zweite PVC-Rohr Ø 80 mm auf den Luftaus-
lass des Geräts und das zweite isolierte Verlänge-
rungsrohr auf den Lufteinlass schieben.
Die Abdeckungsteile wieder am isolierten T-Stück
anbringen.
Pos.
Bezeichnung
Luftanschlussset
Ø 80 mm/125 mm, Länge 975 mm
(Luftkanalstutzen; Wandabdichtung Ø 125 mm;
runde Abschlussblende; isoliertes T-Stück
Ø 125 mm; Abdeckung für isoliertes T-Stück;
a
isoliertes Rohr Ø 125 mm, Länge 85 cm; PVC-
Rohr Ø 125 mm, Länge 500 mm;
PVC-Rohr Ø 80 mm, Länge 100 cm; PVC-Bogen
Ø 80 mm; Verbindungsmuffe für isoliertes Rohr
Ø 125 mm; Verbindungsmuffe für PVC Rohr
Ø 80 mm)
Erweiterungsset DHW
(isoliertes Rohr Ø 125 mm, Länge 200 cm (Pos. b);
PVC-Rohr Ø 80 mm, Länge 200 cm (Pos. e);
b, c, e
Verbindungsmuffe für isoliertes Rohr Ø 125 mm,
(Pos. c); Verbindungsmuffe für PVC-Rohr
Ø 80 mm)
FD 0308
Anschluss
Umgebungs-
oder Außenluft
