Deutsch
Pos.
Bezeichnung
Luftanschlussset
Ø 80 mm/125 mm, Länge 975 mm
(Luftkanalstutzen; Wandabdichtung Ø 125 mm;
runde Abschlussblende; isoliertes T-Stück
Ø 125 mm; Abdeckung für isoliertes T-Stück;
a
isoliertes Rohr Ø 125 mm, Länge 85 cm; PVC-
Rohr Ø 125 mm, Länge 500 mm (Pos. f);
PVC-Rohr Ø 80 mm, Länge 100 cm; PVC-Bogen
Ø 80 mm; Verbindungsmuffe für isoliertes Rohr
Ø 125 mm; Verbindungsmuffe für PVC Rohr
Ø 80 mm)
i
Stutzen Ø 80 mm
HINWEIS
Die runde Abschlussblende nicht mit dem PVC-Rohr
Ø 125 mm verkleben.
HINWEIS
Die Mindestschnitthöhe für das isolierte T-Stück
Ø 125 mm beträgt 220 mm.
Maß D:
Das isolierte Rohr Ø 125 mm auf die gewünschte
Länge zuschneiden.
Das PVC-Rohr Ø 80 mm durch die Zugangsabde-
ckung des isolierten T-Stücks in die Luftabfüh-
rung des Geräts und das isolierte Verlängerungs-
rohr in den Lufteintritt schieben.
Die Abdeckungsteile wieder am isolierten T-Stück
anbringen.
DE-12

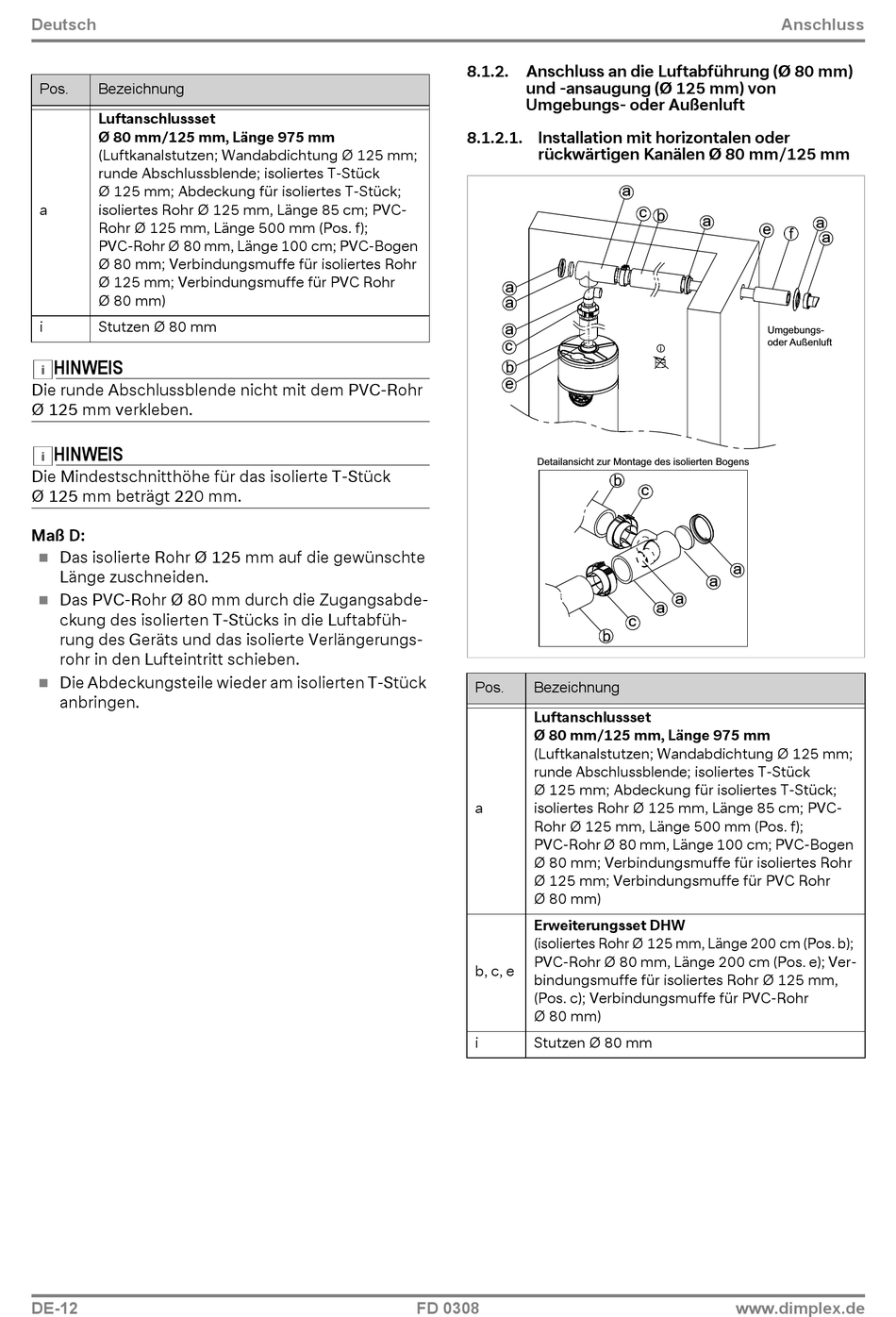

8.1.2.
Anschluss an die Luftabführung (Ø 80 mm)
und -ansaugung (Ø 125 mm) von
Umgebungs- oder Außenluft
8.1.2.1. Installation mit horizontalen oder
rückwärtigen Kanälen Ø 80 mm/125 mm
Detailansicht zur Montage des isolierten Bogens
Pos.
Bezeichnung
Luftanschlussset
Ø 80 mm/125 mm, Länge 975 mm
(Luftkanalstutzen; Wandabdichtung Ø 125 mm;
runde Abschlussblende; isoliertes T-Stück
Ø 125 mm; Abdeckung für isoliertes T-Stück;
a
isoliertes Rohr Ø 125 mm, Länge 85 cm; PVC-
Rohr Ø 125 mm, Länge 500 mm (Pos. f);
PVC-Rohr Ø 80 mm, Länge 100 cm; PVC-Bogen
Ø 80 mm; Verbindungsmuffe für isoliertes Rohr
Ø 125 mm; Verbindungsmuffe für PVC Rohr
Ø 80 mm)
Erweiterungsset DHW
(isoliertes Rohr Ø 125 mm, Länge 200 cm (Pos. b);
PVC-Rohr Ø 80 mm, Länge 200 cm (Pos. e); Ver-
b, c, e
bindungsmuffe für isoliertes Rohr Ø 125 mm,
(Pos. c); Verbindungsmuffe für PVC-Rohr
Ø 80 mm)
i
Stutzen Ø 80 mm
FD 0308
Anschluss
Umgebungs-
oder Außenluft
www.dimplex.de
